如何用FLIR TG167紅外測溫儀對冶金設備“望聞問切”？

文章出處：FLIR責任編輯：譜盟光電作者：譜盟光電人氣：-發表時間：2017-09-19 13:52:00



在冶金行業也是這樣
關鍵設備一旦發生故障
不僅會帶來經濟上的損失
還會造成人員的傷害
因此對冶金設備的檢測非常重要
那么設備點檢員如何利用紅外成像技術
把脈冶金設備，“望聞問切”呢？
近日，在FLIR聯合中華工控網
舉辦的產品有獎體驗活動上
有一個真實的冶金設備檢測的故事
下面小菲就帶您走進這段故事
讓你切身體會這名設備點檢員是如何
針對冶金設備進行“望聞問切”的？

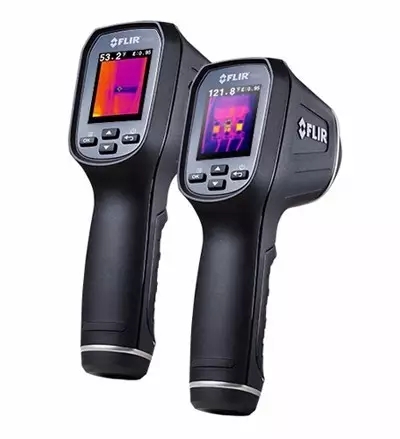

  FLIR TG165紅外成像測溫儀，是這次冶金設備檢測的主力，搭載了FLIR的Lepton®微型紅外熱像儀機芯，能夠有效幫助用戶識別熱點，可靠地測量溫度，以及儲存生成報告所需的圖像和數據。

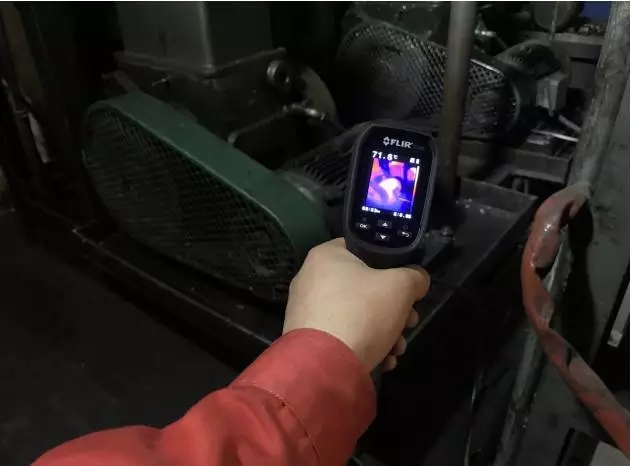

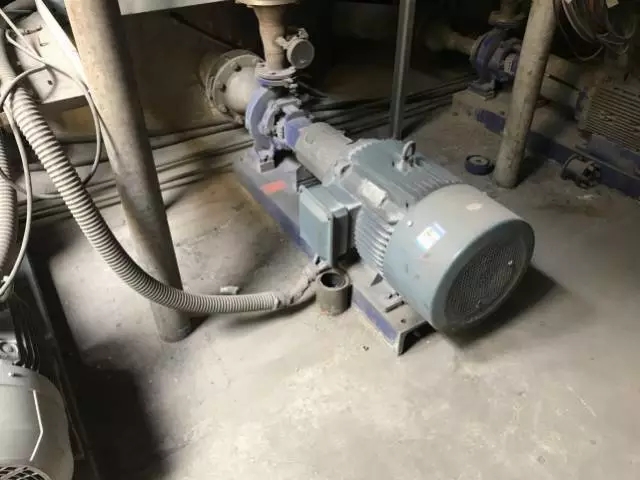

1. 前級泵電動機
  應用場景為本公司用于冶煉金屬的真空感應爐用于抽空的前級泵電動機，因為電動機長時間運行，所以電機的溫升特別重要，按絕緣等級標準可知F級耐熱等級155攝氏度，超過限度，絕緣材料的壽命縮短，容易燒毀電動機，所以定期巡檢是非常重要的，發現隱患及時處理，使用菲力爾TG165紅外熱像儀可輕松觀察出，較比傳統紅外線測溫槍測試，更加的直觀，方便。

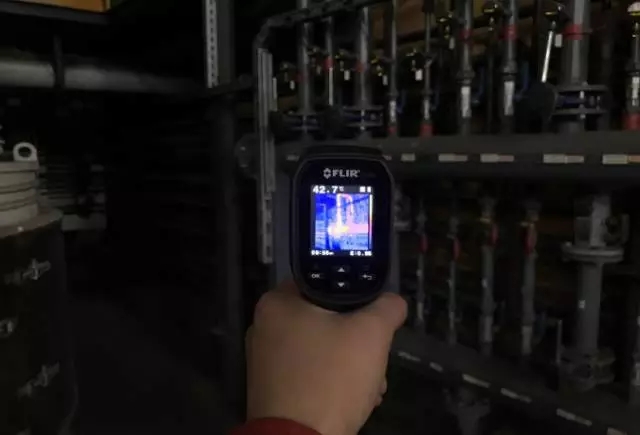

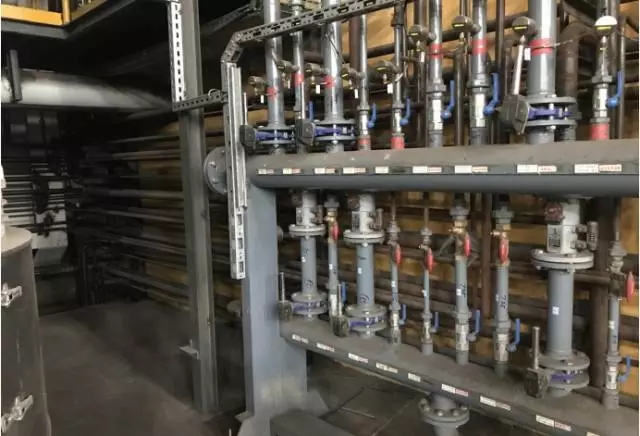

2. 管路
  本圖應用場景為感應爐的冷卻水管路，對于煉鋼設備冷卻水溫度非常的重要，雖然有熱偶與流量計作為輔助檢測，但必須每小時人工檢測水溫，使用菲力爾熱像儀可直接觀察每一根水管溫度的情況，發現水溫異常，及時補水降溫。

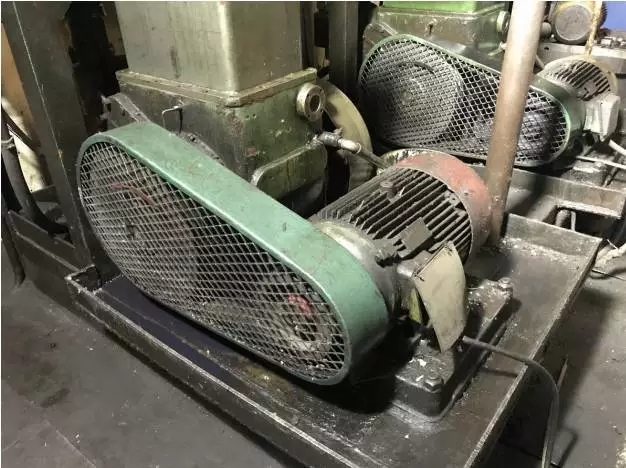

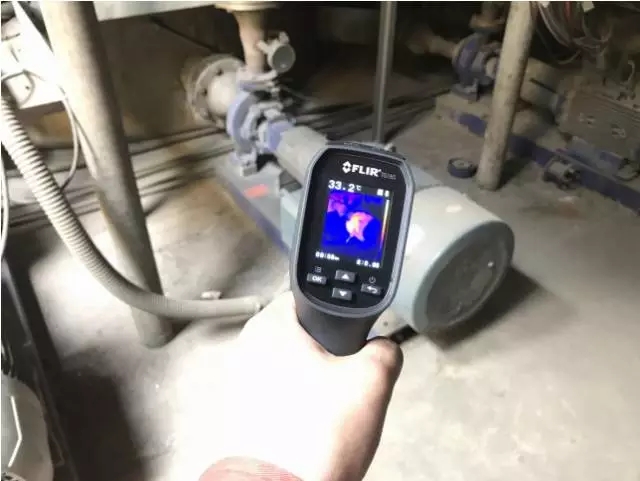

3. 水泵電動機
  本場景圖為冶金設備水箱循環水泵電動機運行時的溫度情況。

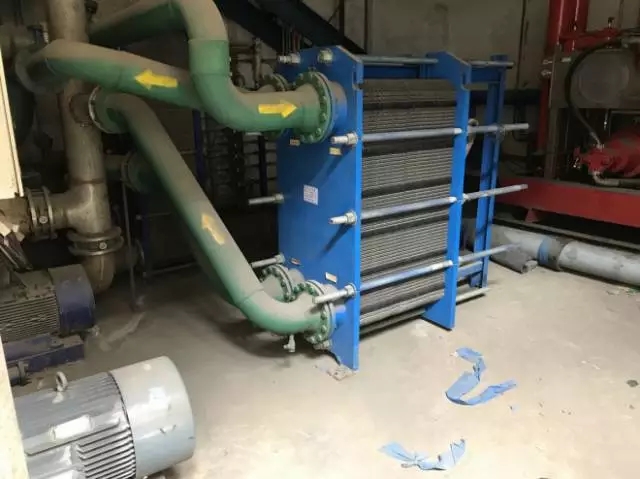

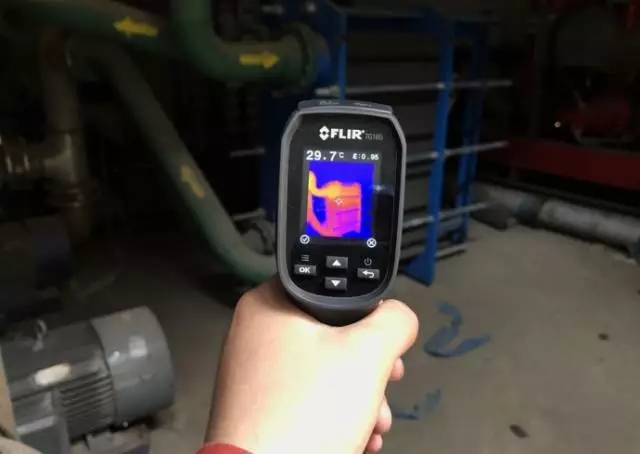

4. 換熱器
  本場景圖為版式換熱器，用于散熱水、油等流體介質，由于水質原因，有雜質測試不出來，影響散熱，由于是由一片一片的散熱片組裝而成，拆解安裝費時費力，對于需不需清理很麻煩，但我們可以利用紅外熱像儀的特性，馬上便可觀察出位置溫度的變化，那個位置是否有雜質，是否需要及時清理，節省了大量寶貴時間。

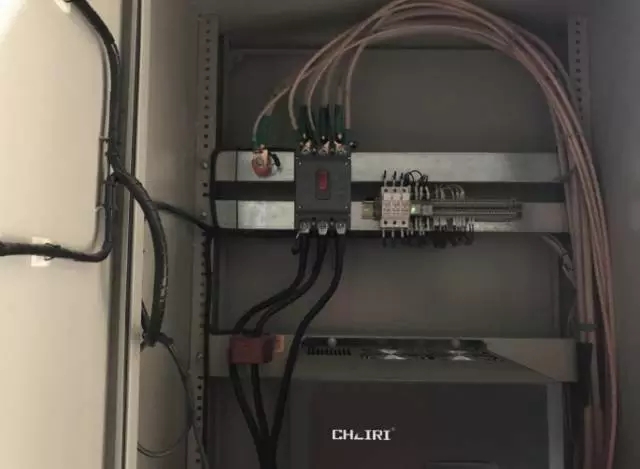

5. 三相電源總開關
  借助TG165紅外測溫儀隨手測試了下三相電源總開關，負載是廠房內的排灰風機，還真發現隱患問題，由于電動機的三相電流不平衡，導致有兩相電流過大，需要及時更換，避免造成隱患事故擴大。

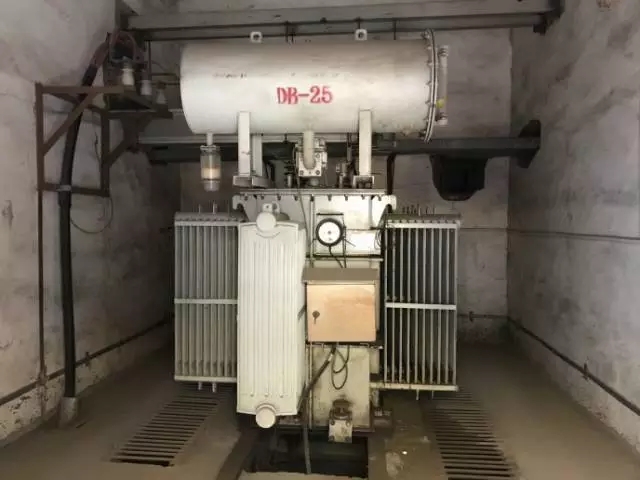

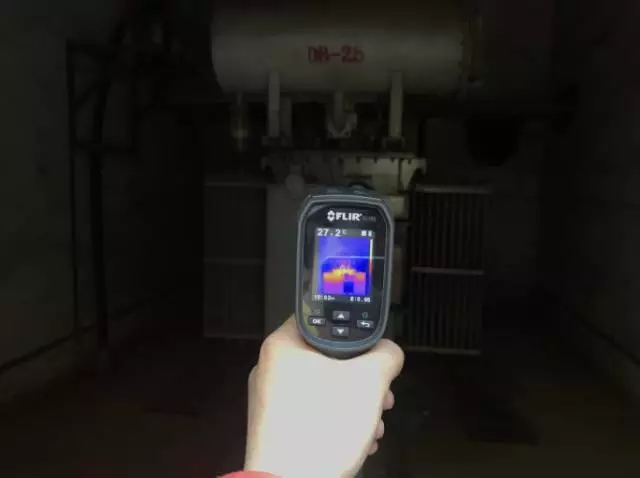

6. 動力變壓器
  公司某一廠房的動力變壓器，提供低壓電源，需要需定巡檢。

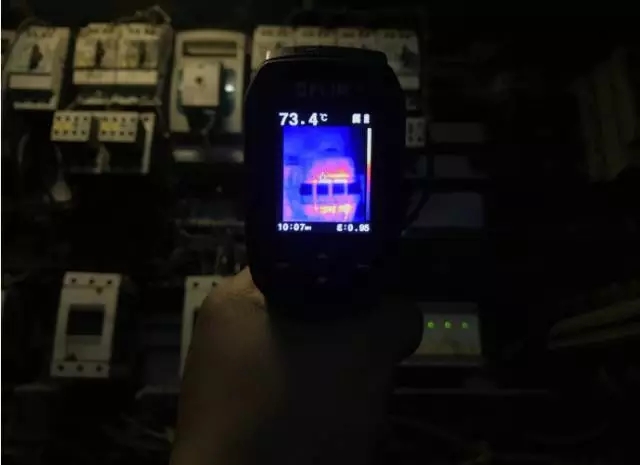

7. 配電柜
  場景圖為低壓配電柜，使用菲力爾紅外熱像儀可直觀檢測出哪個開關，接觸器接觸不良引起的過熱打弧現象，容易發生的事故及時排查掉。

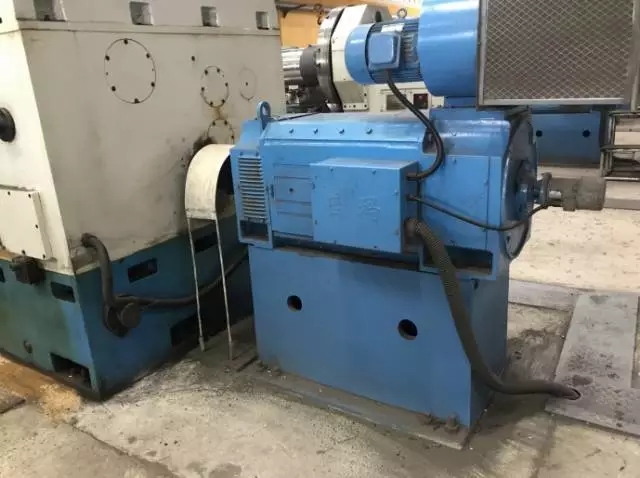

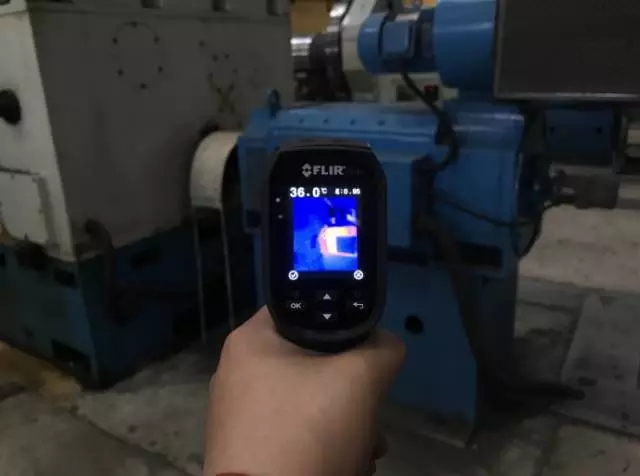

8. 直流電動機
  扒皮床主軸直流電動機。

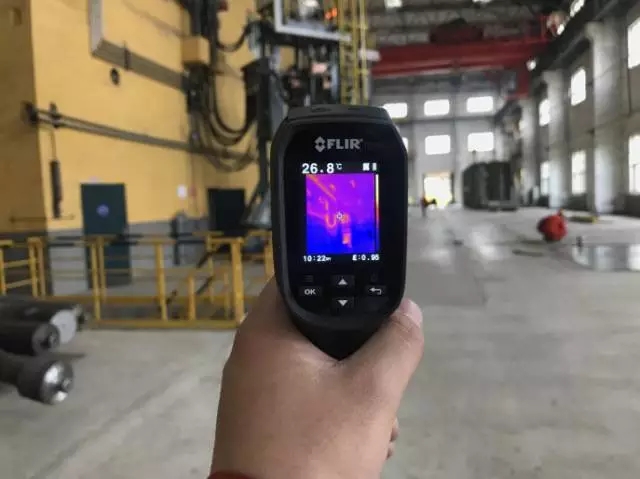

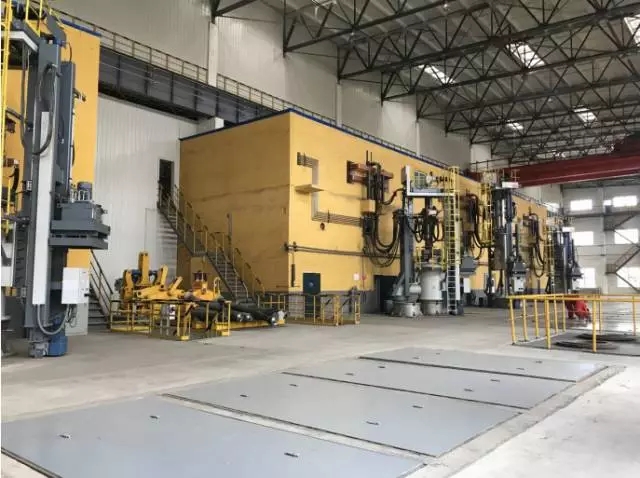

9. 車間隨手拍
  體驗菲力爾TG165紅外成像測溫儀給我較深的感受就是，觀察熱圖非常的直觀，元器件過熱現象一照便知，為巡檢，排查安全隱患帶來了較大的方便，儀器使用非常簡單，不需要專業培訓，上手較快。較比傳統紅外線測溫槍好用太多了，以往巡檢測試，需要測試設備表面很多地方的溫度，但使用熱像儀直接就可觀察整體溫度，節省時間，提高工作效率，而且菲力爾紅外熱像儀不單單用于工業，還可以作為評測時人員的專用工具。
