紫外檢測服務介紹

一、紫外檢測服務外包的必要性

  1.紫外成像儀是用于檢測各種電氣部件的電暈，局部放電和電弧。

  2.紫外檢測能直觀形象的觀察到發生放電的情況，使得現場人員能迅速準確的定位放電點的位置，準確判斷設備運行的健康狀況。

  3.檢測出設備和絕緣的早期故障和性能降低，從而提高電力系統運行的可靠性。

  4.老化部件的早期檢測可節約維修費用，使不定期的電力中斷減少，增加供電可靠性。

  5.紫外儀費用昂貴，檢測工作量大，專業性較強，所以現在通用的方式是紫外檢測服務外包給專業的檢測公司

三、服務類型和內容

  3.1、利用紫外成像儀實現對電力設備進行狀態檢測

  3.1.1、高壓變電站及線路的整體維護

    運行中絕緣子的劣化以及復合絕緣子及其護套電蝕檢測

    支柱式瓷絕緣子的微觀裂紋檢測

    懸掛式瓷絕緣子的零值絕緣子檢測

    評估絕緣設備表面的污穢程度

    評估驗收高壓帶電設備布局、結構、安裝、設計是否合理

    檢測運行中電離設備外絕緣子的閃絡痕跡

    高壓輸電線路斷股及線徑過小而引起的電暈放電

    檢測高壓輸變電設備上可能搭載的導電物體，如金屬絲等

  3.1.2、高壓設備的放電會產生無線電干擾，可以查找無線電干擾源 3.1.3、高壓電器設備局部放電試驗中尋找或定位設備外部的放電部位。

  3.2、分析診斷服務

  3.2.1、編制電力設備紫外檢測圖庫，積累標準圖譜庫及典型故障庫，為后期分析積累經驗。

  3.2.2、我公司將依托由在紫外檢測、運行、檢修、設備方面經驗豐富的專家組成的紫外診斷專家組，對檢測結果進行細致地分析，為用戶提供分析結果和處置建議，供用戶參考。

四、服務標準介紹

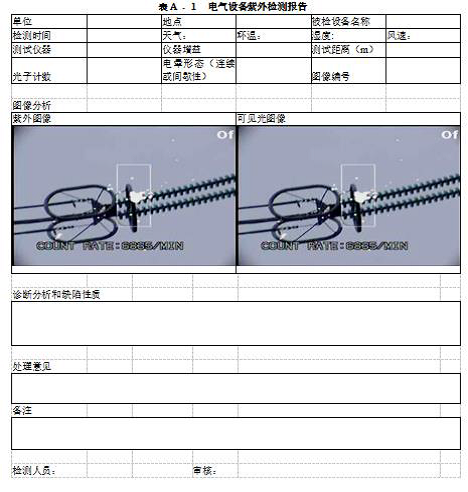

  嚴格按照《架空輸電線路電暈和電弧檢測導則》、《變電站電暈和電弧檢測指南》和《DL/T 345—2010電氣設備電暈放電紫外成像檢測應用導則》的規定和技術要求。對不同放電類型的設備，采用不同的拍攝手段。數據采集及整理分析全部由專業人員進行。檢測所使用設備全為以色列高端型號，為全日盲型高靈敏度紫外成像儀。拍攝紫外圖同時采集環境參數：環境溫度、風速、大氣氣壓等，使其真實的反應設備的狀態。

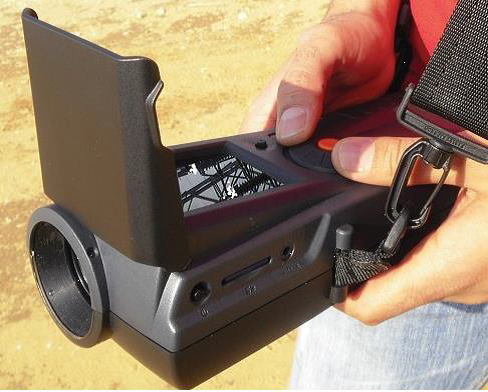

五、檢測設備展示

  5.1 Uvolle—SC

    紫外光光靈敏度高達3*10¯18watt/cm ;可見光感光靈敏度0.1LUX

    超高靈敏度：紫外光光靈敏度高達3*10¯18watt/cm

    半透射防日曬4.3寸LCD屏，紫外光/可見光疊加精度：小于1毫弧度

    雙通道全日盲，波長范圍：240—280nm；視域(H*V):6.4°*4.8°

  5.2 Uvolle—Vi

    紫外光光靈敏度高達3*10¯18watt/cm ;可見光感光靈敏度0.1LUX

    超高靈敏度：紫外光光靈敏度高達3*10¯18watt/cm

    半透射防日曬4.3寸LCD屏，紫外光/可見光疊加精度：小于1毫弧度

    雙通道全日盲，波長范圍：250—280nm；視域(H*V):6.4°*4.8°

七、部分故障圖譜展示

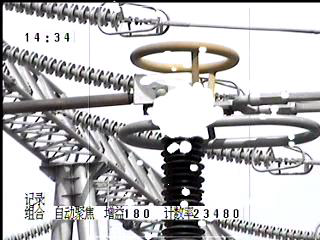

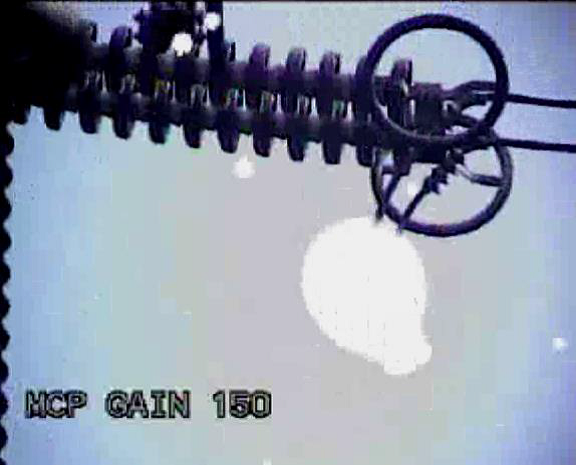

 1、隔離開關端部均壓環電暈放電

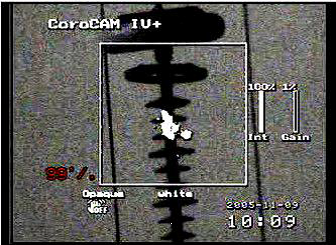

2、支柱絕緣子端部電暈

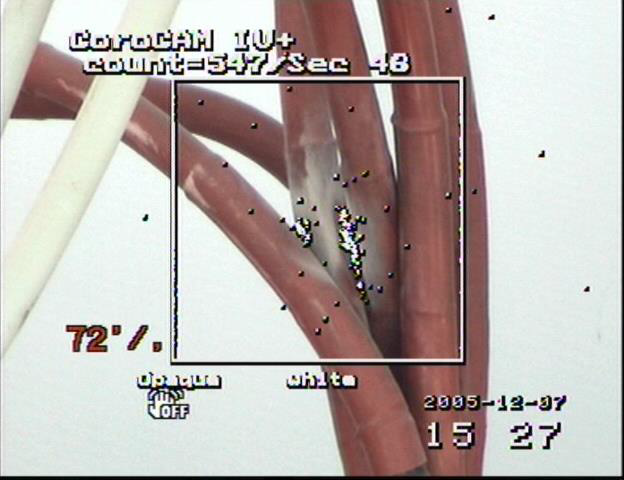

3、電纜分支引線交叉部位放電

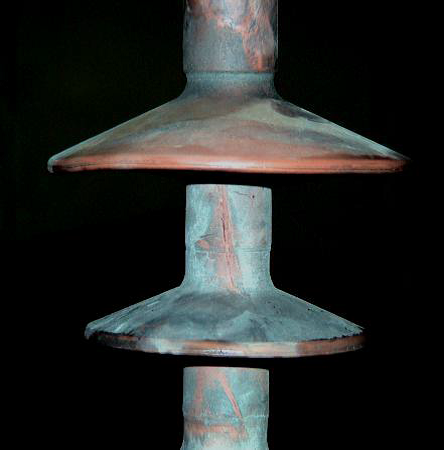

4、復合絕緣子芯棒護套開裂及在工頻運行電壓下電

5、線夾電暈放電

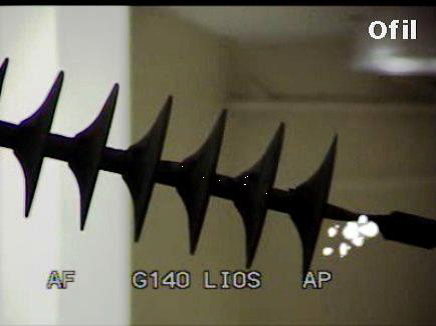

6、復合絕緣子未裝均壓環端部電暈
