一、服務背景

  電力設備特別是高壓電氣設備絕緣在足夠強的電場作用下局部范圍內發生的放電被稱為局部放電現象。在有氣體或液體的固體電介質中，當擊穿場強的氣體或液體的局部場強達到擊穿場強時，這部分氣體或液體開始放電。局部放電一般是由于絕緣體內部或絕緣表面局部電場特別集中引起的。通常這種放電表現為持續時間小于1us脈沖。這種放電以僅造成導體間的絕緣局部短（路橋）接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響，輕微的局部放電對電力設備絕緣的影響較小，絕緣強度的下降較慢；而強烈的局部放電，則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此對運行中的設備加強監測，當局部放電超過一定程度時，應將設備退出運行，進行檢修或更換。

二、服務簡介

  本公司提供的局放檢測服務主要是針對變電站中高壓設備局放放電的檢測、分析和數據管理，所使用的設備全部采用業內成熟的技術，檢測人員全部經過嚴格的專業培訓，并具備多年局放檢測經驗。

  主要檢測的設備有中高壓開關柜、GIS組合電器、中高壓變壓器、中高壓電纜以及其他中高壓電氣設備。

主要檢測流程：

  1、考察現場，根據現場實際情況制定幾種檢測方案供客戶選擇；

  2、確定時間、方法和周期等具體內容，做好人員安全防護培訓和檢查，安排人員進場檢測；

  3、對數據統一整理和分析，分析確定放電類型，確定放電位置，配合查找放電原因；

  4、出具報告，并提出處理建議；

  局放檢測目前分為四大類：1、開關柜局放檢測服務；2、GIS局放檢測服務；3、變壓器局放檢測服務；4、電纜和其他電氣設備局放檢測服務；

三、服務內容

1、開關柜局放檢測服務

1.1、背景

  在諸多性質的開關柜事故中，絕緣事故多發生于10Kv及以上電壓等級中，造成的后果很嚴重。特別是小車式開關柜，絕緣事故率更高，而且往往一臺出現事故殃及及臨柜的現象更為突出。我們采用成熟的局放儀器，聲電并舉，對開關柜進行全面和專業檢測，有效避免了漏檢的發生；

1.2、測試步驟

  1、測量現場背景噪音

  2、消除現場干擾源

  3、記錄開關柜的銘牌參數

  4、地電波模式下，測量開關柜的地電波信號，并記錄測量數據

  5、超聲波模式下，測量開關柜的超聲波信號，并記錄測量數據

  6、判斷開關柜是否存在局放

1.3、檢測案例

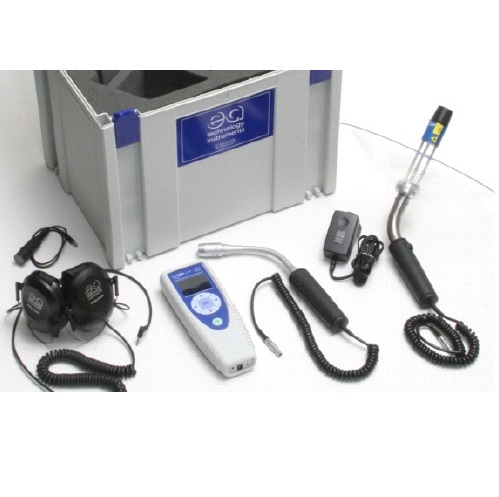

                                            設備圖

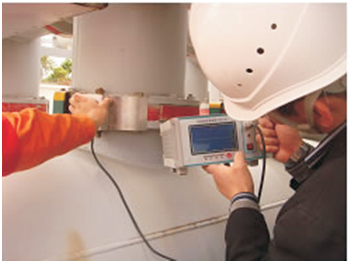

  使用PDS-ATR的地電波TEV的測量功能，將TEV探頭平貼在開關柜門上，即可以在10秒內準確識別待測開關柜是否存在局部放電。使用于大批量開關柜的絕緣狀況的快速檢測和故障開關柜的排查。同時可以使用超聲波的功能，對開關柜進行局放測量；

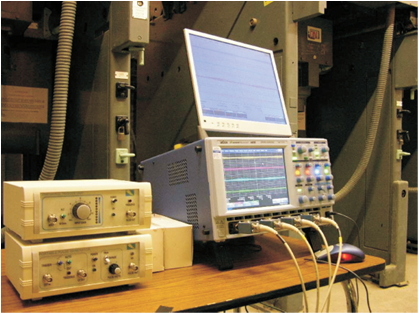

  當局放發生時，局放信號在傳播過程中穿過設備（該處指一個RMU環網柜）的是時間可通過HFCT或TEV傳感器進行測量。該時間大小用來確定信號出現方向及信號源；

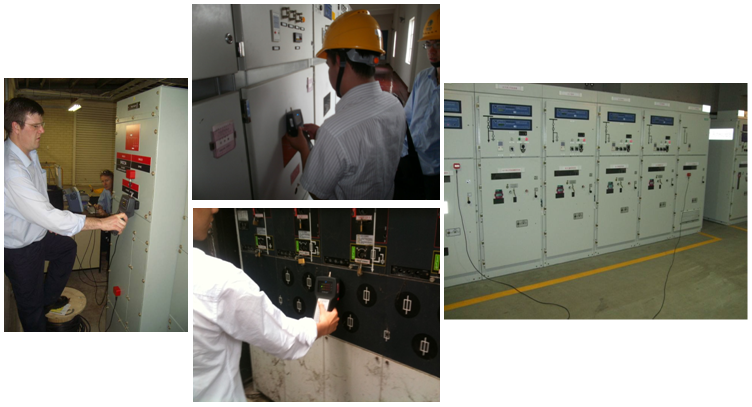

1.4、實際現場演示案例

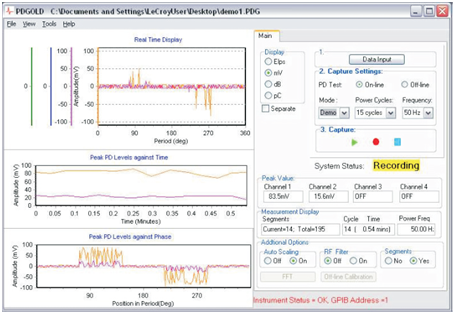

1.5、后臺數據采集界面

2、GIS局放檢測服務

2.1、概述

  GIS是氣體絕緣全封閉組合電器的英文縮寫，為近幾十年發展起來的輸變電設備，利用SF6氣體良好的絕緣性能，把斷路器、隔離開關、接地開關、PT、CT、避雷器、母線、進出線套管、電纜終端等封閉地組裝在一起，該設備占地面積小，技術成熟，維護工作量小，運行可靠高，將是未來變電設備的發展方向；

  GIS故障很少，但萬一完勝故障后果相當嚴重。GIS檢修工作比較繁雜，時間長，其停電范圍有時涉及非故障元件；而且檢修工藝要求十分嚴格，稍有不慎就可能會造成檢修質量問題。在眾多監測方法中局放無疑是有效的檢測方法之一；

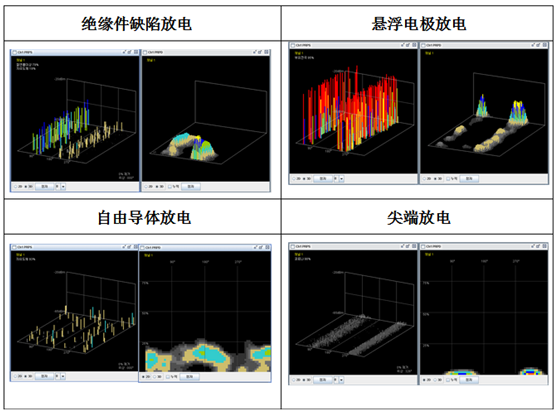

  如下為典型GIS局放圖譜：

3、變壓器局放檢測服務

3.1、概述

  在各種電力設備中，變壓器結構和電磁環境尤為復雜，根據國內外運行經驗，變壓器出現幾千pC的局部放電量，仍然可以繼續運行。但如果局部放電量達到1000pC以上時，則表明變壓器絕緣的缺陷已經十分嚴重。但從變壓器內部出現局部放電到絕緣擊穿，仍有一定時間的演變過程。根據這種演變，通過局部放電監測的閾值報警和放電量的歷史數據的發展趨勢，可以判斷變壓器內部的絕緣狀況。閾值報警就是當高頻信號的幅值和每周期脈沖個數達到設定的閾值，以及脈沖波形達到脈沖寬度時，由局部放電監測裝置自動發出閾值報警信號。

3.2、變壓器局放分析

  電力變壓器內部局部放電主要以下幾種情況出現：

  1、繞組中部油-紙屏障絕緣中油通道擊穿；

  2、繞組端部油通道擊穿；

  3、緊靠著絕緣導線和電工紙（引線絕緣、搭接絕緣、相間絕緣）的郵間隙擊穿；

  4、線圈間（匝間、餅間）從絕緣油道擊穿；

  5、絕緣紙板圍屏等的樹枝放電；

  6、其他固體絕緣的爬由；

  7、絕緣中滲入的其他金屬異物放電等；

變壓器局放分析圖譜：

4、電纜和其他電氣設備局放檢測服務

4.1、概述

  隨著對電網運行可靠性的不斷要求提升，對電力電纜的運行要求隨之而不斷地提高。然而目前耐壓試驗的檢測手段并不能為電網運行提供可靠的保障，其自身也存在檢測局限性。目前局放檢測能很好解決該難題。

4.2、檢測案例

                                     利用脈沖應答器進行電纜定位測試

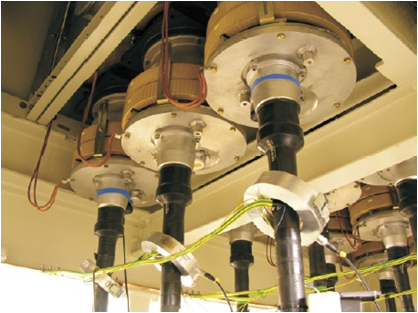

                                         高頻電流互感器局放檢測

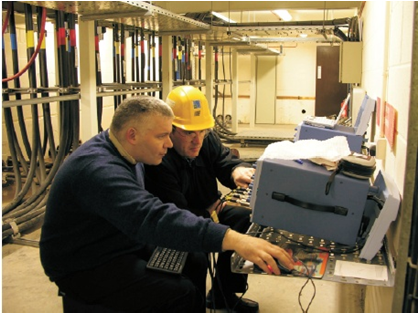

                                       在變電站進行電纜局放檢測

4.3、檢測典型圖譜分析

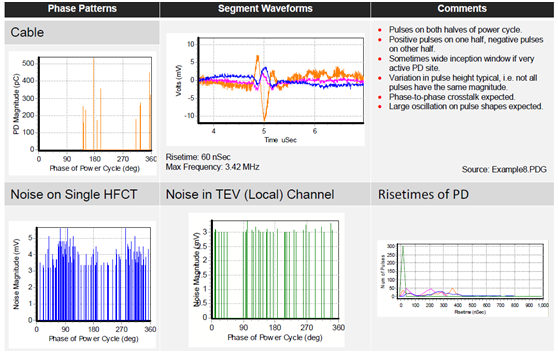

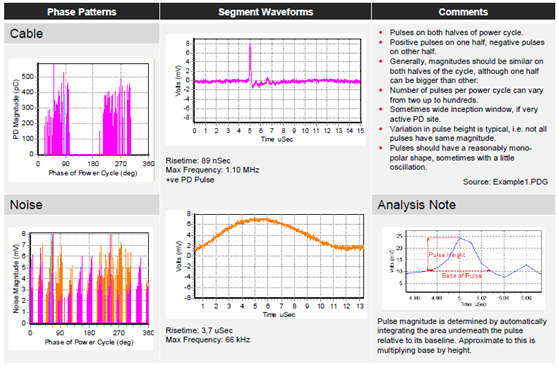

電纜局放圖譜

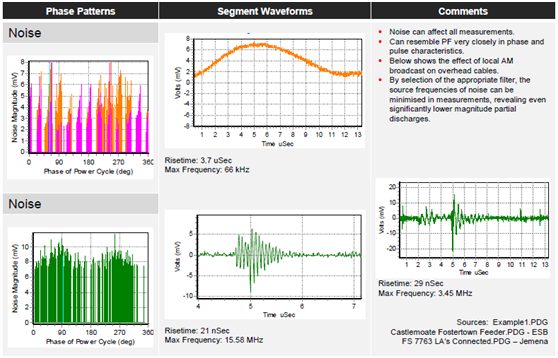

噪音圖譜識別

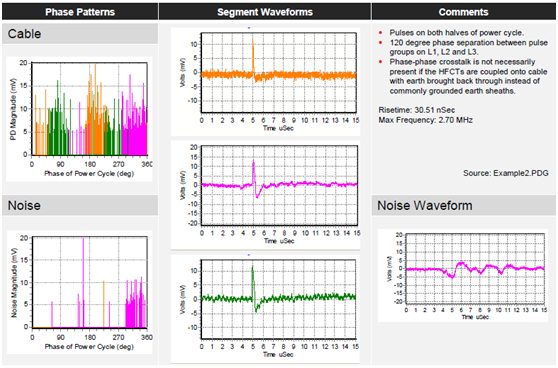

電纜三相局放圖譜

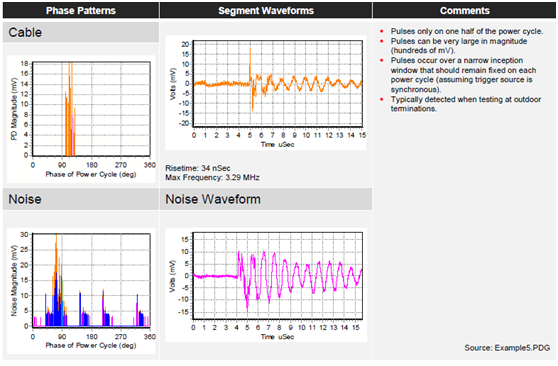

表面放電圖譜

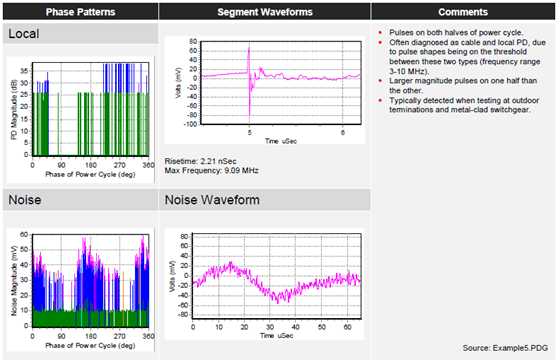

電暈、尖端放電圖譜

自由粒子放電圖譜

四、服務標準

  嚴格按照DL417-2006《電力設備局部放電現場測量導則》中的局放部分和GIS等電氣設備局部放電檢測技術規范，并嚴格遵守電力設備帶點檢測的國家和行業標準，對變電站內部的中高壓電氣設備進行專業規范的局放檢測，所使用的檢測設備全部是技術成熟的局放檢測設備，技術性能滿足IEC及相關國際標準，滿足中國國家GB標準要求。技術人員都是經過專業的局放檢測培訓，有多年的局放檢測經驗，并持有電力進網資格證書等資質證書。
