紅外無損檢測技術分為主動紅外無損檢測和被動紅外無損檢測。日常常見的被動型紅外無損檢測，即直接使用FLIR熱像儀對被測物進行拍攝，通過被測物表面的溫差來實現被測物內部可能存在的缺陷。

  比如冶煉爐窯的耐火磚檢測。因?yàn)橐睙挏囟雀h(huán)境溫度相差很大，因此溫度會傳導至爐壁。如果內部耐火磚發生了損耗，則溫度傳到的路徑或者路程將發生改變，從而導致冶煉爐避免的溫度出現不同。

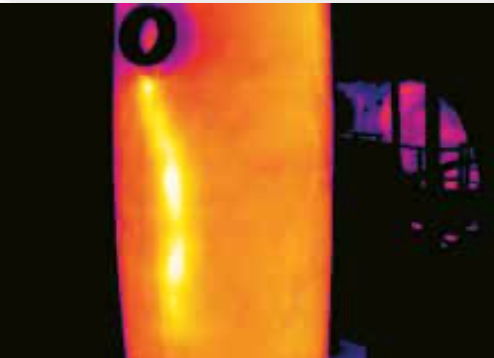

耐火內襯發生缺損

  被動式無損檢測的缺點是如果被測物本身沒有熱特征，將無法呈現其缺陷。因此最近主動式無損檢測發展迅速且技術越來越成熟。主動式無損檢測是通過合理的外部熱源（偶爾也可以用降溫的技術，目的是產生溫差），給被測物產生一個主動式溫差。小型器材的耐火內襯為例，可以通過外加合理的熱源，將被測物的表面獲得一個設定的加熱功率或者溫度，當表面收到加熱的時候，熱量向被測物內部散熱。

  如果被測物在一定深度的表層狀態完全一致，熱量在不同的位置和路徑的散熱狀態應該是一致的，如果在熱源的同一側拍攝，則在某個固定時刻可以獲悉被測物經過熱量散失后剩余的表面溫度狀態，從而通過表面“散熱”狀態的不同獲取被測物內部的損傷狀態。

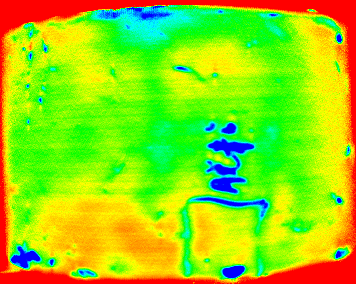

某被測樣品內表黏貼層發生熱脫粘

  為了獲得合適的圖像，以及發現被測物因?yàn)閮?nèi)部缺陷存在的缺陷狀態。加熱溫度、加熱功率、加熱方式、紅外熱像儀捕捉方式、圖像或者溫度算法都是被計算過的，通過圖像式的方法最終將缺陷明晰地呈現在熱像儀采集到的可視化圖像上。

  目前FLIR熱像儀在涂層材料、金屬材料的無損檢測上廣泛應用，對黏貼、焊接、蜂窩脫粘，表層隱裂等可以有效檢出，從而讓FLIR熱像儀幫助您有效檢測出不可見的缺陷，保證您產品的質量控制和風險評估工作。
