鋼鐵冶煉鑄坯熱成像在線監測

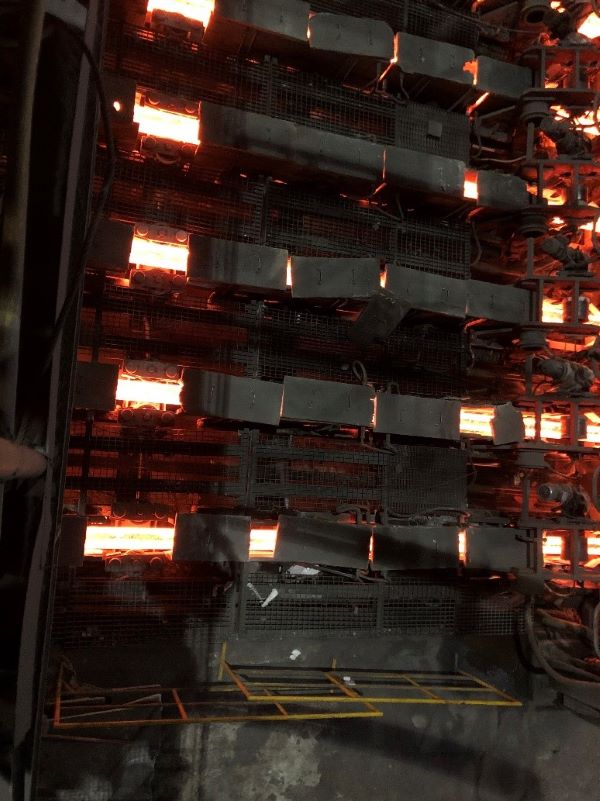

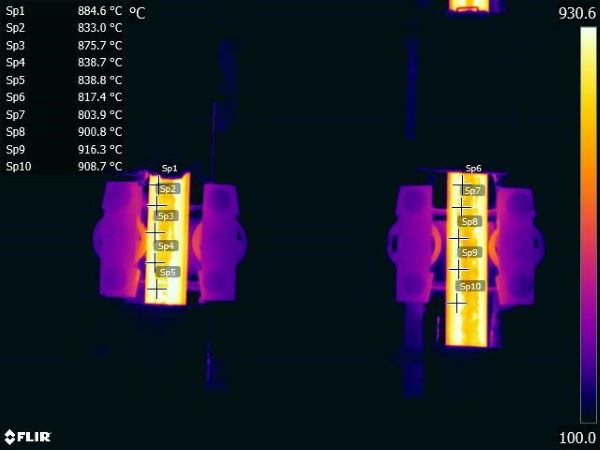

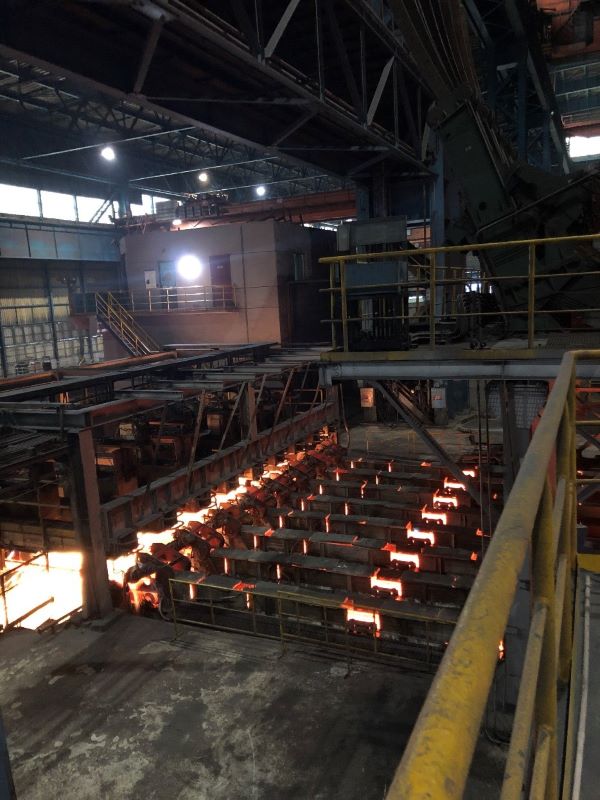

鋼鐵鑄造生產過程中，根據全流程質量管控項目需求及會議討論意見，需要增加連鑄機矯直前鑄坯表面測溫系統。用掃描紅外熱成像儀替代原有的手持式點式紅外熱成像儀，可以更系統的反饋連鑄坯實際表面溫度分布，滿足流程質量管控項目對凝固模型驗證、二冷噴淋冷卻均勻性評估、以及矯直裂紋的預測和控制功能要求。

  連鑄坯斷面寬度150mm，關鍵溫度900℃左右，所選紅外溫度熱像儀具有穿透水蒸汽和克服10mm以下水層測溫能力。熱像儀選型上，分辨率640×480、熱靈敏度＜50mk、幀頻達到200Hz的FLIR A615型號可以勝任如此艱巨的任務，滿足現場應用需求。

焦平面陣列（FPA）       非制冷氧化釩紅外探測器 7.5-14um

  探測器時間常數         8ms

紅外分辨率           640×480像素

視場角             25°*19°

最小對角距           0.25M

焦距              24.6mm

空間分辨率           0.68mrad

光圈數             1.0

熱靈敏度            ＜50mk

幀頻             最高到200Hz輻射圖像

調焦方式           自動和手動

光透校正           自動

大氣透過校正         自動

反射表面溫度校正       自動

數字輸入           2 光隔離，10-30vDC

數字輸出           2 光隔離，10-30vDC，最大100mA

外部電源           12/24VDC

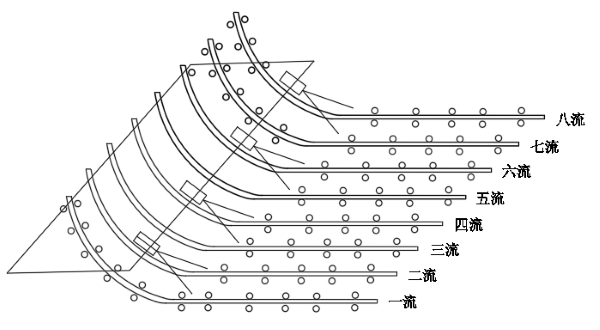

 根據生產情況，每兩流鑄坯配備一臺搭配制冷防護罩的FLIR A615紅外紅外熱成像儀。
