自動監控：利用紅外熱像儀加快設計進程

  固定安裝式紅外熱像儀（如FLIR A615/A315）幾乎可安裝在任意位置，通過檢測并測量溫差的方式為您監控生產過程，呈現熱圖像。FLIR A315/A615是一系列結構緊湊、經濟實惠的紅外熱像儀，由PC全面控制。FLIR A315/A615符合標準要求，能夠與第三方機器視覺軟件（例如National instruments、Cognex、Matrox和Stemmer Imaging）實現即插即用。

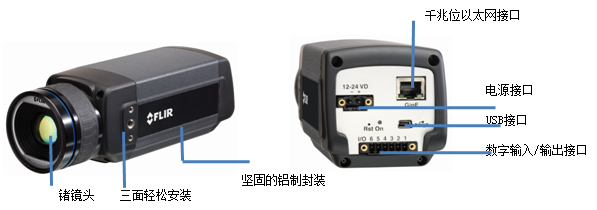

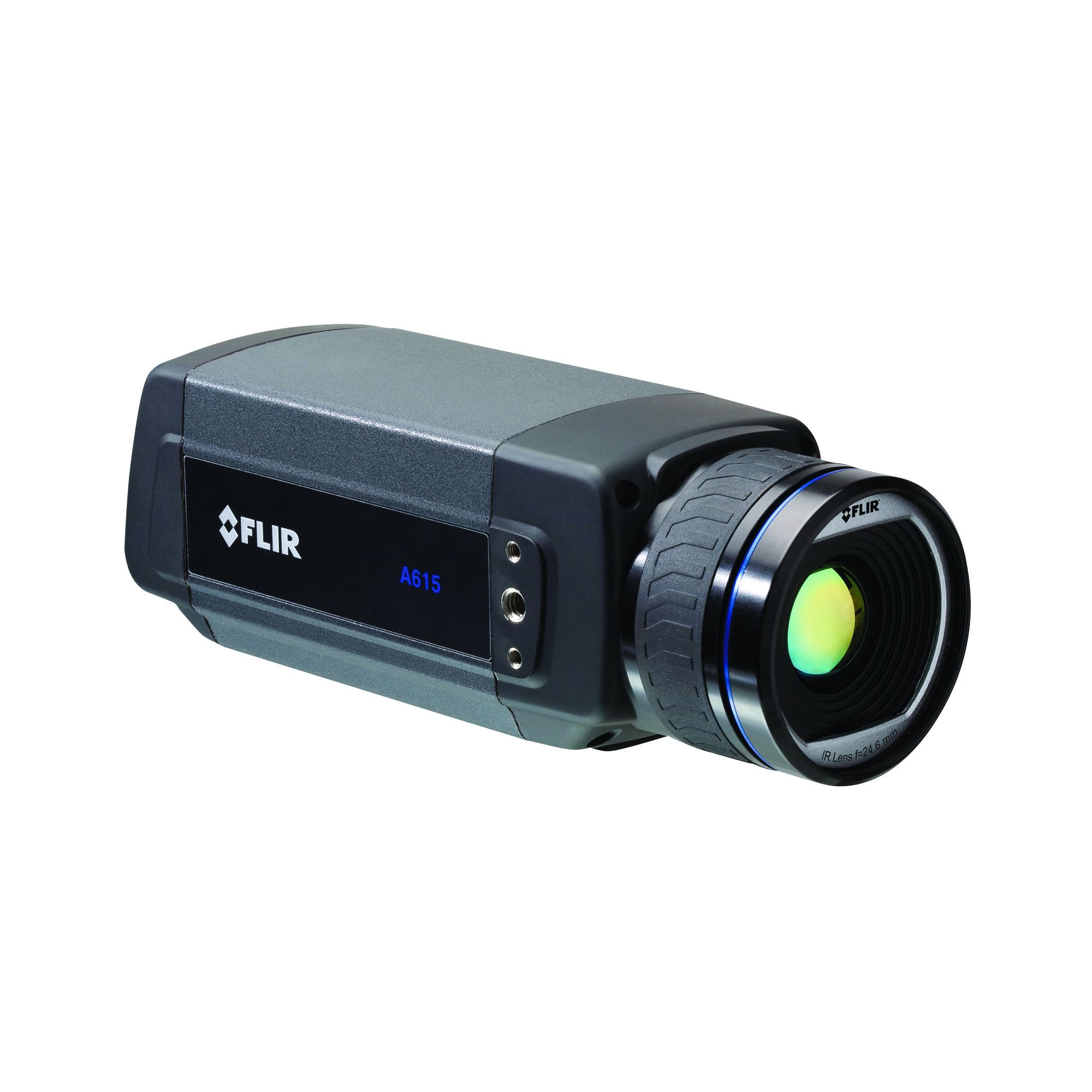

一、產品外觀

二、產品主要特點

  l符合GigE Vision標準：GigE Vision是一個攝像機接口標準，借助GigE Vision，來自不同供應商的硬件和軟件可無縫結合到GigE接口中。

  l支持GenlCam協議：GenlCam旨在為各種攝像機提供通用編程接口。Genl Cam協議還可讓第三方軟件與攝像機結合在一起使用。

  l16位溫度線性輸出：支持以非接觸式模式進行溫度測量，可以集成入任何第三方軟件。

  l像素分辨率：640×480像素僅限A615，更為清晰地探測到更遠的距離。

  l高速窗口：僅限FLIR A615。

  l鏡頭可選配：A315及A615均可選配對應的鏡頭。

三、選配鏡頭及封裝

   FLIR A315選配鏡頭為：6°放大3.5倍鏡頭、15°放大2倍鏡頭、45°廣角鏡頭、90°廣角鏡頭、25μm放大1倍微距鏡頭、50μm放大2倍鏡頭、100μm放大4倍鏡頭；

   綜上，距離遠建議加長焦鏡頭，如15°和6°等；范圍廣建議加配廣角鏡頭，如45°鏡頭；若被測元器件很小，建議加配顯微鏡頭。

   FLIR A615選配鏡頭為：7°放大3.6倍鏡頭、15°放大1.7倍鏡頭、45°廣角鏡頭、80°放大3倍鏡頭、50μm放大3.9倍微距鏡頭、100微米放大5.8倍微距鏡頭；

   同理如上；

   擴溫組件選擇：FLIR A315最高溫度可測量高達+1200℃（加配擴溫組件）；FLIR A615本身可以測到2000℃；

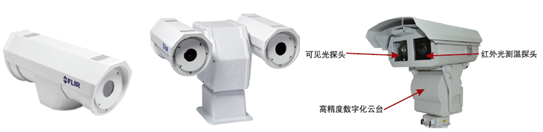

   封裝模式：

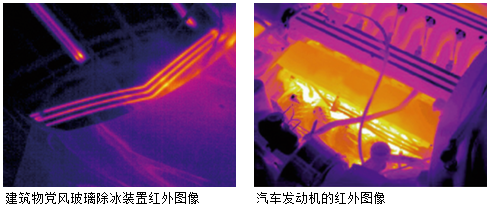

四、應用領域

   受益于該技術的行業？

   汽車業

   小車、商務車、發動機制造以及為汽車行業服務的承包商：

  l  焊接

  l  汽車座椅加熱

  l  車窗除冰檢查

  l  加熱機空調功能

  l  塑料件或金屬件的鑄造

  l  儀表板等層壓件的質量檢查

  l  皮革內飾的質量檢查

  l  輪胎摩擦控制

   電子器件

   電子器件設計、PCB及部件制造、電子器件組裝：

  l  PCB測試、檢驗及驗證

  l  電路板組裝故障跟蹤

  l  動力電子設備設計

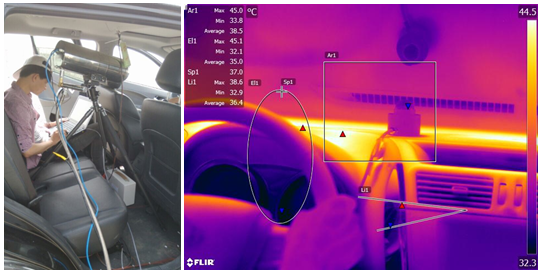

   如下為某公司測汽車曝曬實驗，安裝FLIR A615紅外熱像儀設備：

   用于高溫曝曬，觀看汽車長時間有無掉漆及其他異常情況；

   設備裝在風冷防護外罩里面，這樣便于設備在長時間的高溫下?lián)p傷；在線熱像儀觀察的數據統一傳輸?shù)浇K端分析平臺，可以同步實時觀看；
