FLIR E6紅外熱像儀——助力排查檢測熱力管道泄漏點!
一到供暖季,就會經常發現一年未用的地暖管在短暫運行后就罷工漏水了,這種原因很常見,因為地暖管在遭遇了腐蝕、熱脹冷縮之后,會出現泄漏,這時如何快速地定位漏水點?并及時解決問題非常關鍵。
怎么辦呢?其實,解決這些問題并不難,上海熱像儀工程師建議用FLIR紅外熱像儀,一掃便可及時發現問題,在無需進行大面積破壞的前提下,簡便快捷地找出管道的漏水點。
沈陽某熱力服務公司所管轄的皇姑區于洪區附近的下水井位置有熱氣冒出,預測是熱力管道發生泄漏,使用聽音桿排查了好久,仍舊無法判斷漏水,通過使用FLIR E6地面普查后,通過即拍即得的紅外熱成像圖,快速排查管道,迅速找到了具體漏點。
紅外熱像儀查找泄漏過程

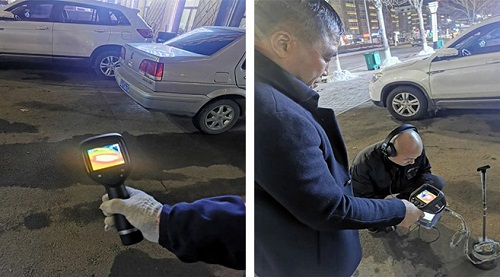

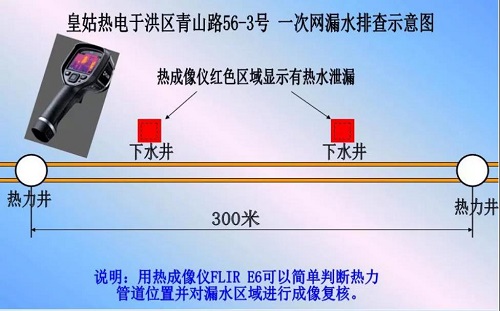

首先使用聽音桿(RD546)在熱力井口內進行閥栓聽音,但由于該區域管道的兩個井口間的距離為300米,聽音桿的有效聽音范圍在70米左右,假設漏水點在管道中間位置,那么使用聽音桿無法聽取到漏水噪音。

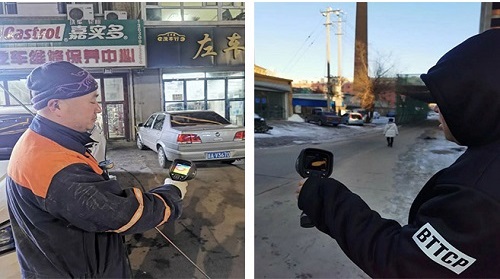

得出無法使用聽音桿的結果后,檢測人員開始使用FLIR E6紅外熱像儀進行地面普查,通過界面顯示及下水井口的掃描判斷出熱力管道位置及漏水的流向。
雖然地面與周圍無異,但透過紅外熱像儀的鏡頭可以發現有明顯高于周邊的熱點,重點觀測該高溫區的變化情況發現,該高溫區面積逐步擴大,這就是典型的漏水現象。至此,熱力管道的漏水點可以確定。
FLIR紅外熱像儀的優勢
確定了漏水點后,如何治理的問題即可迎刃而解。對于維修師來說,使用FLIR紅外熱像儀能快速準確地檢測出泄漏點,減輕了工作量,還提高了工作效率。對漏水點標記定位后,只需鑿開泄漏點的地面,即可完成維修工作。

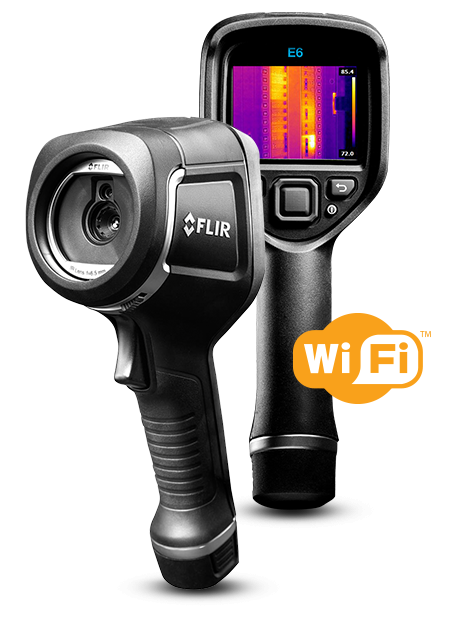

升級款FLIR E6-XT
升級后的FLIR E6-XT搭載43,200(240×180)像素的紅外探測器,搭配FLIR MSX®圖像增強技術提供清晰的紅外成像細節,而內置Wi-Fi功能則使用戶能夠快速連接至FLIR Tools®移動應用程序,隨時隨地分享圖像和發送報告,非常適合團隊之間的互通合作。
該團隊使用FLIR E6還檢測到很多其他熱力管道的泄漏:
通過這些實例可以看出
FLIR E6紅外熱像儀
能以紅外熱圖像的形式清楚顯示
地暖熱力管道的能量損耗
發現其具體的漏水部位
不僅僅于此
FLIR E6還可以全自動、免調焦,非常容易操作
另外,升級后的E6-XT還具備Wi-Fi功能
可以及時分享紅外圖像和數據
是一款經濟實惠、理想的熱檢測工具
更多詳情請咨詢譜盟光電
400-920-2866
