在采礦工業中，有毒化學制品(如氰化物和硫酸)被廣泛用于金屬提取。無論這些化學制品何時發生意外泄漏，都會立即給環境帶來嚴重的影響。

  傳統的監控系統在及早檢測少量泄漏方面顯得非常吃力。有鑒于此，加拿大視頻分析技術專家IntelliView最近開發出用于監控地上設施的DCAM™雙攝像頭分析解決方案。

  IntelliView利用FLIR A65紅外熱成像儀，為金礦開采行業打造了一款根據溫度和發射率差異發現表面液體泄漏的成熟解決方案。

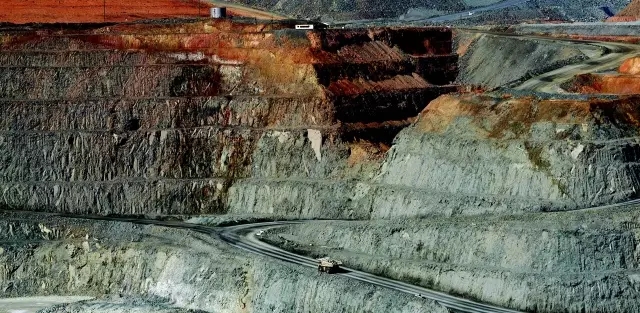

金礦開采

  金礦開采行業采用一種稱之為氰化的工藝，通過把金轉化成水溶性物質從低品位礦石中提取金。礦石通常被大堆大堆地收集，然后被浸出液灌溉以溶解貴重金屬。溶解液隨后滲透礦堆，瀝出目標礦物和其它礦物。然后，含有溶解礦物的浸出液被收集起來，并在工藝設備中進行處理以提取目標礦物。

  提取之后，水、化學制品和沙子的混合物被抽回尾礦池提純，然后被抽回浸軋機再次利用。通常，尾礦池位于遠離礦山的位置。地上管道在礦山和尾礦池之間運輸水溶性混合物。不幸地，由于春秋之交的溫度變化，抑或是由于未預料到的事件，如管道損壞、地層移動、人為錯誤或故意破壞等，管道容易發生泄漏。

液體泄漏檢測

  “借助標準的泄漏檢測技術，如壓力傳感器或大量計算，很難在早期就檢測到少量泄漏，這主要是泄漏規模較小的緣故。標準方法的精確度一般為1%到5%，”IntelliView產品開發副總裁Shane Rogers表示。“然而，在采礦業中，管道通常以定期步行和/或乘車人工巡檢的方式進行監控。毋庸置疑，這種運營方式代價高昂，更不必說這絕不可能是無懈可擊的全天候控制過程。多年來，采礦工業極為關心泄漏和水資源管理對環境的影響，并且一直在積極尋求改進監控方法。”

  考慮到這些需求，IntelliView開發出一種行之有效的、能在數秒鐘之內檢測和報警小規模地上液體泄漏、噴射和匯聚成池的方法。IntelliView的泄漏檢測解決方案采用新一代稱之為DCAM™(雙攝像頭分析模塊)的產品，一款將可見光相機和FLIR熱像儀與內置泄漏分析技術集于一體的緊湊型產品。

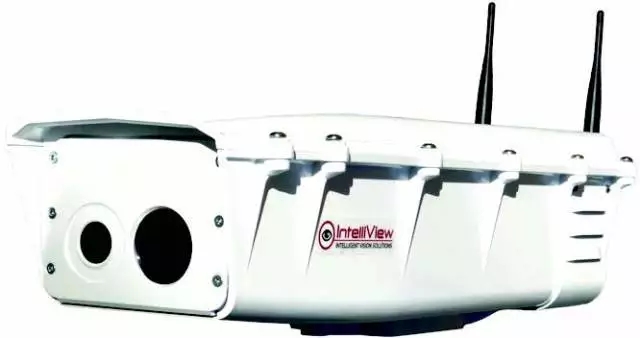

IntelliView的DCAM™(雙攝像頭分析模塊)將可見光相機與FLIR熱像儀相結合，且內置專利型泄漏分析軟件。在視場內，DCAM可檢測到數秒內發生的小至6升/分鐘的泄漏

  在視場內，DCAM可檢測到數秒內發生的小至6升/分鐘的泄漏。接下來，該軟件會基于用戶定義的泄漏參數自動分析事件，如果確定報警條件，會生成帶圖像和視頻的報警通知以便即時驗證。作為一款設計用于多個應用場景的系統，該泄漏分析軟件能與安全監控分析軟件相結合，用于監控場所和資產的入侵、閑蕩、盜竊及其它相關事件。

熱成像提供早期預警

  “我們發現熱成像是一種在極早階段檢測液體泄漏的有效方法，”Shane Rogers表示。“我們的DCAM解決方案著眼于管道中水/化學制品混合物與環境溫度的溫差。通常，兩者之間的溫差足以使檢測有效。如若不然，紅外熱成像儀也能根據發射率特性檢測到泄漏。與運動檢測功能協作，我們的視頻分析技術能夠進行高精度、非常智能的液體泄漏檢測。”

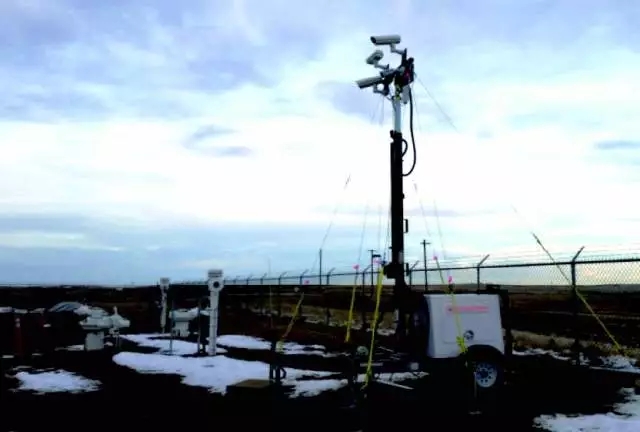

  一輛部署在實地的IntelliView拖車：這款防風雨的自足式拖車配備多個DCAM™裝置和綠色電源選項(燃料電池和太陽能電池板)。DCAM提供了一種行之有效的、能在數秒鐘之內檢測和報警小規模地上液體泄漏、噴射和匯聚成池的方法

  “從操作的角度來看，熱成像技術的運用具有一些明顯的優勢，”Shane Rogers繼續道。“當然，檢測溫差使得泄漏檢測非常準確，此外，相對而言，該技術不受雨、雪、霧的影響，而且夜晚使用時無需附加照明。”

管理假報警

  IntelliView DCAM紅外監測系統還配備一臺可見光相機，用于視覺確認。當基于熱信息的報警和泄漏分析軟件的評估生成之后，操作員可以對事件的性質作出有理有據的推斷，觀察該事件是有效的還是無效的報警，然后決定需要采取哪些措施以防止進一步損壞或處理危機。

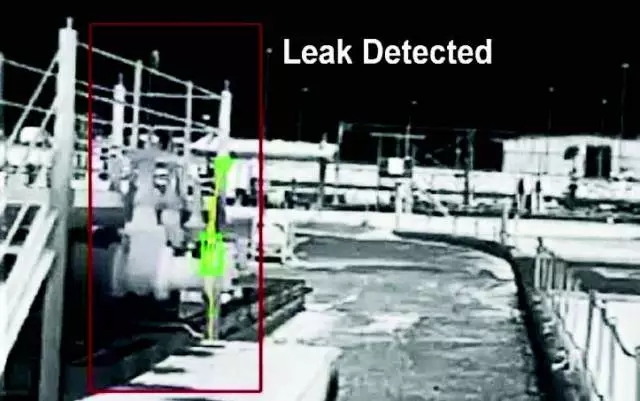

得益于FLIR熱像儀，DCAM系統能夠提供極為精確的檢測結果，而且假警報率極低

  “正如在任意視頻分析系統中一樣，需要在準確檢測與較大限度地減少假報警之間進行權衡，”Shane Rogers稱。“盡管避免假報警幾乎是不可能的，但是必須排除大量不需要的報警，不然檢測系統將變得一無是處。我們發現，DCAM將可將光相機與FLIR熱成像儀相結合的做法非常有效，這樣不但能提供準確的檢測結果，而且假報警率極低。”

FLIR A65緊湊型熱成像儀

  IntelliView決定將FLIR A65紅外熱成像儀集成到DCAM系統中。FLIR A65是一款緊湊型紅外熱成像儀，能生成640×512像素的高質量熱圖像，可顯示小至50 mK的細微溫差。該系列提供10個視場角選項，可更大程度地控制測量區域，并且能夠在高至60°C的溫度下操作。

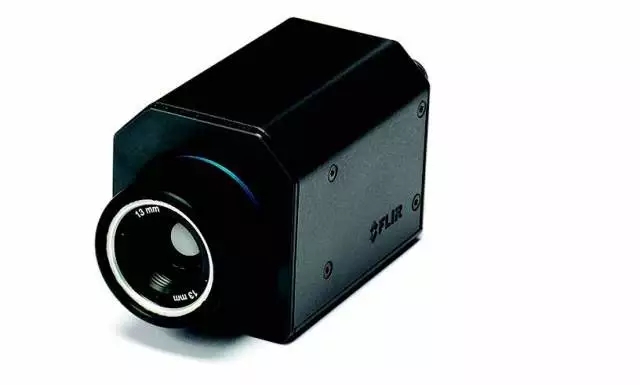

FLIR A65熱成像儀能生成640×512像素的高質量熱圖像，可顯示小至50 mK的細微溫差

  “FLIR A65熱成像儀正是我們的DCAM解決方案需要的設備，”Shane Rogers稱。“A65外形緊湊，易于集成，性價比高。其功能齊全，具有較高的分辨率，配備多種規格的鏡頭，能夠識別絕對溫度，為我們的分析算法提供關鍵信息。最后但同樣重要的是，該熱成像儀的環境參數使其表現極為出色，即便在嚴酷的溫度下。”

  IntelliView已使用FLIR技術多年，尤其是FLIR Tau熱成像儀機芯。但是直到最近，該公司才選擇FLIR A65自動化熱成像儀。主要原因是該紅外熱成像儀采用GigE Vision接口。GigE Vision是允許使用低成本標準電纜長距離、快速傳輸圖像的標準。借助GigE Vision，來自不同廠商的硬件和軟件能夠通過千兆以太網連接無縫協作。

圖像質量

  “FLIR是熱成像領域的，”Shane Rogers如是說。“當然，這也是我們在DCAM解決方案中選擇使用FLIR A65紅外熱成像儀的其中一個原因。但是對我們更重要的是，F(xiàn)LIR使我們能夠獲取擁有如此高質量細節的熱圖像，據我們所知，大多數熱像儀制造商都無法做到這一點。圖像上的每一像素都能提供準確的溫度信息，而大多數熱成像解決方案僅僅提供相對溫度值。就這一點而論，F(xiàn)LIR毫無疑問地促進了我們向金礦開采行業提供能顯著降低泄露事件風險的有效檢測方案。
