光學氣體成像熱像儀使用中波紅外直冷式紅外熱成像技術，可視化各種氣體，如甲烷（CH4）、有機揮發氣體（VOCs）、六氟化硫（SF6），二氧化碳（CO2）和制冷劑。FLIR制造了多款熱像儀，可視化檢測各種氣體的泄漏。

  通過光學氣體成像技術，石化及環保行業可更安全、更高效地開展“智能LDAR（氣體泄漏檢測與修復）”檢測服務。檢測人員可以更快地檢測氣體泄漏，并立即找到泄漏源，幫助快速修復問題，減少氣體泄漏，更好地滿足管理要求。此外，光學氣體成像節省成本，不僅在于效率提高，更重要的是提高了公司人員和資產安全。

下面是光學氣體成像熱像儀的十大使用技巧：

一、 明白應用場景和需求

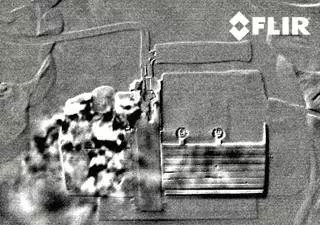

熱像儀檢測壓縮機閥門等天然氣泄漏

  不同的氣體泄漏需要不同的熱像儀檢測。換言之：一臺紅外熱像儀可能無法看到所有的氣體，所以檢測者必須清楚要檢測的是什么氣體。例如，檢測VOCs的光學氣體成像紅外熱像儀無法看到SF6，而檢測CO的熱像儀則看不到制冷劑。

二、 考慮環境因素

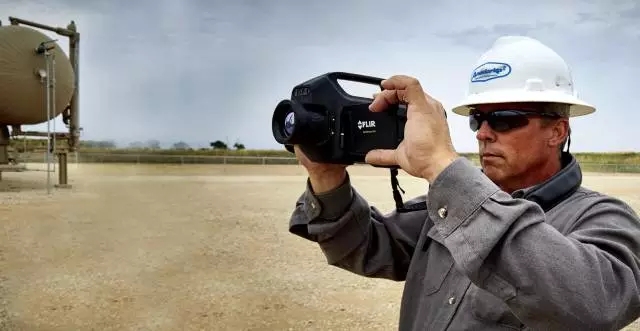

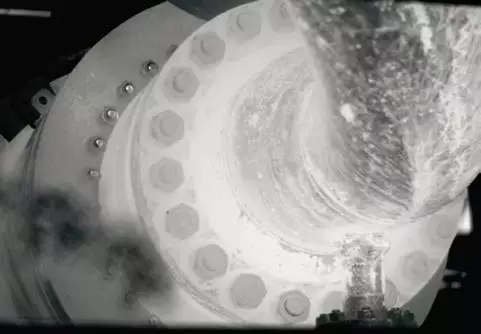

熱成像檢測管道或斷路器的SF6泄漏氣體

  光學氣體成像的成功來自于環境條件。背景能量差別越大，紅外熱像儀越容易檢測到泄漏的氣體，找到泄漏點。主動式光學氣體成像（使用激光型逆散射法）取決于背景。當檢測高空化合物和指向天空時，這個問題尤其突出。還要考慮雨水和強風。

三、 光學氣體成像是一種定性而不是定量方法

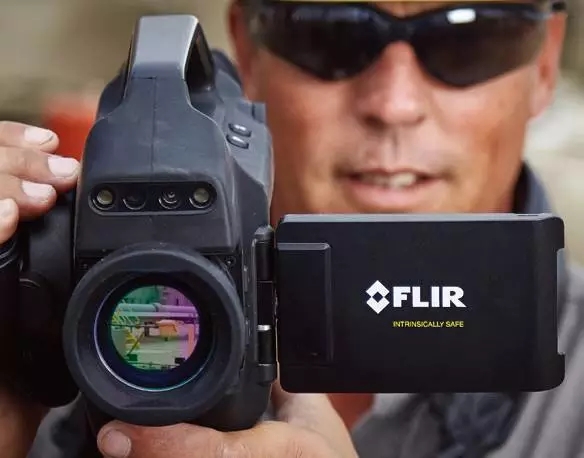

FLIR GFx320光學氣體成像紅外熱像儀能夠可視化油氣工業中大多數碳?xì)浠衔?，承?dān)本質安全使命

  因?yàn)榄h(huán)境不同，背景能量差異，光學氣體成像熱像儀自身無法確定泄漏氣體種類和泄漏量。

四、 發揮光學氣體成像熱像儀的全部功能

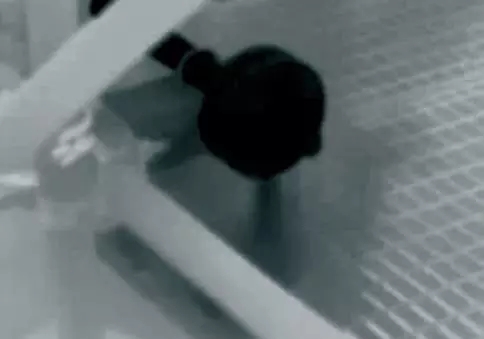

化工廠的壓力表泄漏氣體

  掌握光學氣體成像熱像儀的每一項功能如何工作，如自動增加GPS信息或使用圖像增強功能。有時即使使用光學氣體成像熱像儀，也很難發現低濃度氣體。高靈敏模式（HSM）可增強圖像，即使低濃度氣體也能發現。GPS功能十分重要，可定位氣體泄漏紅外檢測的地點。

五、 測量溫度

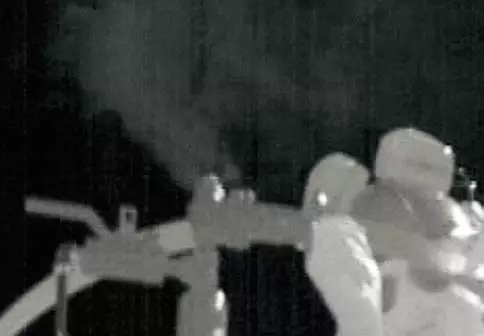

高靈敏模式（HSM）下汽車空調制冷劑泄漏

  許多光學氣體成像熱像儀使用者工作中都需要測量工廠裝置的問題。它們可用于工業維護檢測，因?yàn)樗鼈兛梢詼y(cè)量和記錄現場溫度，并將數據保存為JPEG或視頻。

  可以使用紅外熱像儀在高低壓電氣設備或機械設備中檢測熱點或電氣問題，或在管道、鍋爐等尋找密封故障。

  光學氣體成像熱像儀的熱成像功能也可以幫助提高氣體云與背景之間的視覺對比度。不同于其他熱成像應用，檢測對象（氣體）沒有身影。只有在氣體云和背景之間渲染輻射對比，才能看到氣體云。云本身幾乎沒有任何輻射。要讓氣體云可見的關鍵是提高氣體云和背景溫差（ΔT）。

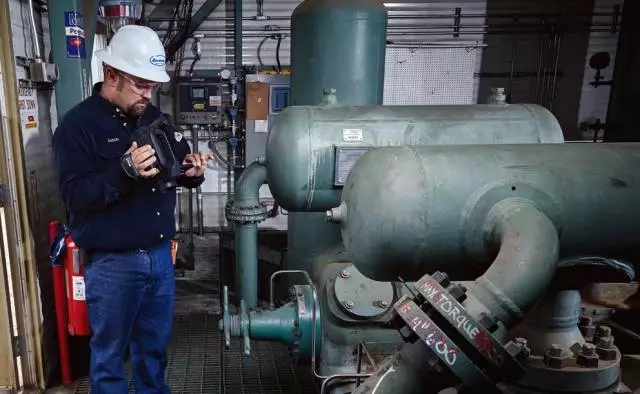

六、 充分發揮熱成像儀功能確保安全

  氣體成像熱像儀是一種快速、可視化氣體泄漏檢測方法，可用于危險或難以作業的區域。它們可在幾米之外靈敏地檢測到細微泄漏，在幾百米之外檢測到大型泄漏。許多提供高靈敏度增強功能，如HSM，可改善細微或低濃度泄漏檢測。

  因?yàn)楣鈱W(xué)氣體成像可在安全距離之外檢測氣體泄漏，可以充分保護自己。首先在主工作區域之外，初步掃描，確定是否存在任何大型氣體泄漏。然后逐步靠近，進行更多定向掃描。務必穿戴正確的安全保護裝置，在附帶的包裝盒內保存和運送光學氣體成像熱成像儀。還有，熱像儀的定期維護可確保其本身不會成為安全隱患。

七、持證上崗

  光學氣體成像熱像是本質安全的，可在石化廠等需要防爆的區域使用。

  切記，光學氣體成像熱像儀可從安全區域，即使在設施外圍之外，發現大量危險的泄漏。

八、保持投資回報

  在許多情況下，光學氣體成像熱像儀自購買日起就會有回報。調查表明光學氣體成像熱像儀一般比傳統泄漏檢測技術快9倍，而且可以幫助檢測嗅探器可能遺漏的泄漏。

  光學氣體成像還是一種非接觸式方法，可在不間斷工作下進行，因而公司不會因?yàn)橥C(jī)而損失收益。而且，早期發現泄漏并快速修復，公司可避免罰款，保留可贏利出售的氣體。

九、考慮未來的工業排放法規

  逃逸氣體泄漏會造成全球變暖，并可能對靠近這些設施的人員造成致命的風險。因?yàn)镕LIR光學氣體成像紅外熱像儀可檢測數十種揮發性有機化合物，如苯，如果公司遵守現有的工業排放法規，可促進環境改善。

  這些法規并非一成不變：政府監管機構，如美國環境保護署或歐盟工業排放指令，總是會對逃逸排放采取更嚴格的規定。運用正確的工具滿足這些發揮，可讓你公司先人一步。

十、正確培訓

  向資深合格的光學氣體成像用戶學習如何使用熱像儀。必須通過正規機構提供的培訓課程，如ITC紅外培訓中心。

  ITC紅外培訓中心為期三天的光學氣體成像認證課程覆蓋FLIR GF系列熱像儀設置和操作，這些熱像儀可以檢測的氣體種類，環境條件如何影響氣體泄漏檢測。培訓包括教室上課和實驗室練習
