大型洗衣設施面臨著許多火災風險?？扇夹钥椢?、可能存在的易燃性或反應性污染物、無監視或未受控制的衣物堆生熱等種種因素都會增加自燃的可能性。

  為了預防火災，F(xiàn)LIR的集成合作伙伴MoviTHERM被要求開發一款能夠在火勢蔓延前發現熱生成的熱監控系統。這款系統搭載了來自FLIR的高級自動化熱像儀。

  自燃是洗衣設施的常見問題。自燃現象依賴于數個條件，包括燃料源、氧化劑和熱源的有效性。

洗衣店火災是如何發生的

  亞麻織物本身是現成的燃料源，尤其是當與含棉量高的面料共存的情況下。當表面溫度達到95°C時，棉料開始氧化。如果氧化產生的熱無法耗散，面料可能會繼續生熱直至達到燃點，導致自燃火災。

  棉質衣物常常被有機食用油污染，如果被干燥且達到一定量會引起自燃。如果洗滌用品和石油產品，或天然脂肪和油脂混入上述混合物，會增加自燃的可能性。

  不難想象，洗衣設施中的臟衣物在陽光下暴曬或暴露在熱源中，成為自燃的潛在場所，尤其是如果滿是污漬的亞麻織物暴露于易燃性或反應性物質中。由于存在固有風險，多層次火災預防、檢測和應急預案是必須的。

預警系統

  FLIR集成合作伙伴MoviTHERM(位于美國加利福尼亞州爾灣)與一家行業領先的布草和制服供應公司接洽，被要求設計和部署一個熱監控系統。該監控系統設立的目的是追蹤該公司洗衣設施中主要處理位置的關鍵溫度，并且當溫度超過預期限值時發出警報。

  該系統設立的目的不是為了替代任何現有的火災監測和響應協議，因?yàn)榭蛻舨淮蛩銉H僅依靠一個系統或一種類型的系統。更確切地說，該系統設計的目的是起到預警系統的作用——檢測洗衣設施中可能開始發生失控氧化和早期燃燒的區域。通過提供燃燒路徑的預先警告，可以在開始著火和火勢蔓延之前避免代價高昂和可能危及生命的火災。

FLIR紅外熱成像儀

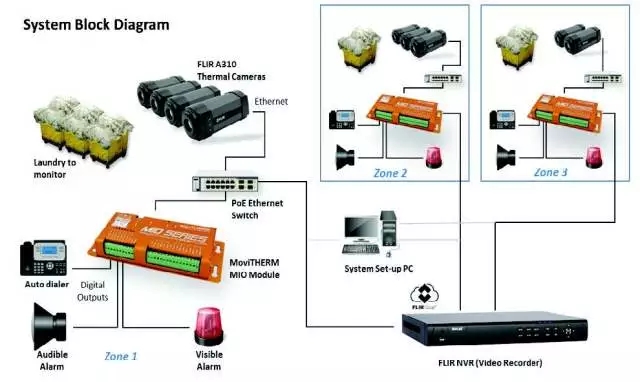

  為應對具體挑戰，MoviTHERM采用一種基于9臺FLIR A310熱成像儀和3臺MIO-8多通道智能I/O控制器的分布式多熱像儀網絡拓?fù)浣Y(jié)構。

MoviTHERM采用一種基于9臺FLIR A310熱像儀和3臺MIO-8多通道智能I/O控制器的分布式多熱像儀網絡拓?fù)浣Y(jié)構

  FLIR A310紅外熱成像儀生成熱圖像，用于進行分析。特定的感興趣區域可在各個熱像儀視場中予以定義，因此預警系統能夠響應突發的溫度異常，同時忽略在正常操作狀況下預計超出范圍的特征。

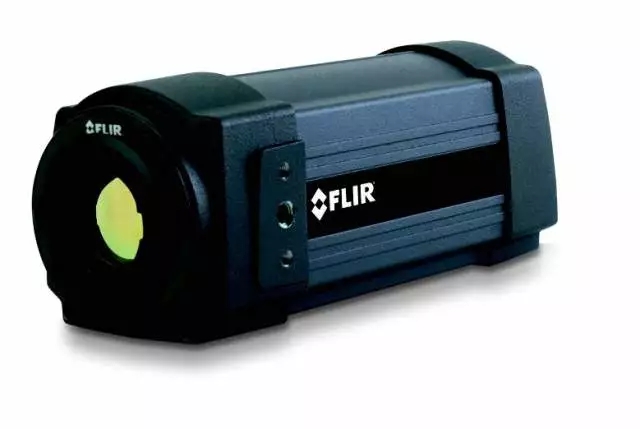

FLIR A310能生成320×240像素的清晰熱圖像，可檢測到小至50 mK的細微溫差

  3臺MIO-8裝置的數字輸出通道連接至工業（聲音）警報信號器和警示燈。當潛在危險迫近之時，這些預警設備向工作人員發出警告，以便工作人員根據風險的嚴重程度啟動糾正措施或撤離到安全的地方。

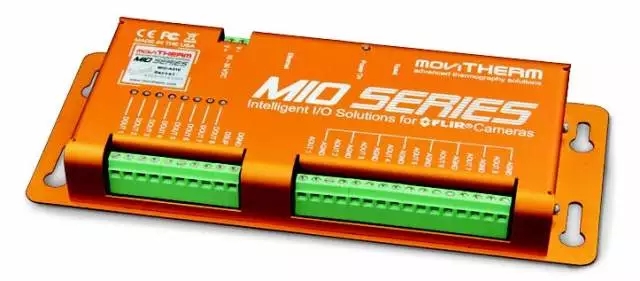

MoviTHERM MIO(智能I/O)模塊提供產生基于預定義溫度條件的警報必需的離散型電氣連接

  工業自動撥號器也集成到該系統中，并且同時配置預警響應和關鍵報警響應。當達到預警溫度之時，低級別警報通過電話向工廠經理發出警告。如果檢測到關鍵溫度，高級別警報自動撥通指定火災響應人員的電話。

熱成像儀系統設置

  9臺FLIR A310熱成像儀被分成三個子群。每個子群監控設施內的一個獨立檢測區域。

  區域1部署了4臺熱成像儀，負責監控關鍵傳入負載。傳入負載一般表示大火災風險，由于未經處理的衣物可能含有多種未知污染物。在這一階段，未分類的亞麻織物容易發生化學反應，進而可能引起自燃。

  其余5臺紅外熱成像儀在2區和3區之間分配，用于監控洗衣設施中存在經部分處理、需要停放更長時間的成袋衣物的區域。在這些位置，氧化監控能夠針對潛在危險提供預警。

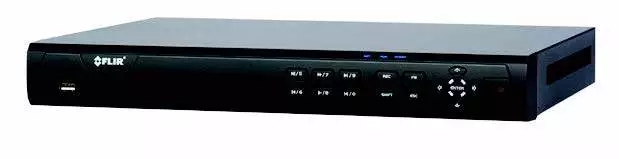

FLIR網絡錄像機(NVR)記錄并存檔視頻流，實時記錄任何可能發生的事件

  所有熱成像儀的圖像均被發送到監控站。一臺FLIR網絡錄像機(NVR)記錄并存檔視頻流，實時記錄任何可能發生的事件。當事件(無論是警告或報警事件)發生時，NVR可作為檢查和調查事件的有用工具?？紤]到工業洗衣設施的動態性，各種設備和人員可能會在任意一天經過熱像儀的視場。存檔的錄像片段提供了一種確定事件是否為因正常操作變化引起的虛報?；蚴欠駷樾枰扇∵M(jìn)一步措施的真實警報的有效途徑。

  紅外實時熱圖像同時顯示在視頻監視器上，便于設施操作人員進行連續、實時查看。

  該紅外在線監控系統起到獨立警報系統的作用。其監控、記錄和報警操作不依賴于外部電腦或可編程邏輯控制器(PLC)。實現該功能的關鍵部件是MoviTHERM MIO(智能I/O)模塊。三臺MIO裝置提供產生基于可在熱圖像上找到的預定義溫度條件的預警和警報必需的離散型電氣連接。
