目前我們譜盟光電已成功實施安裝了眾多在線紅外熱像儀系統，擁有豐富的技術工程團隊，產品質量及售后均可保證，如下呈現部分案列；

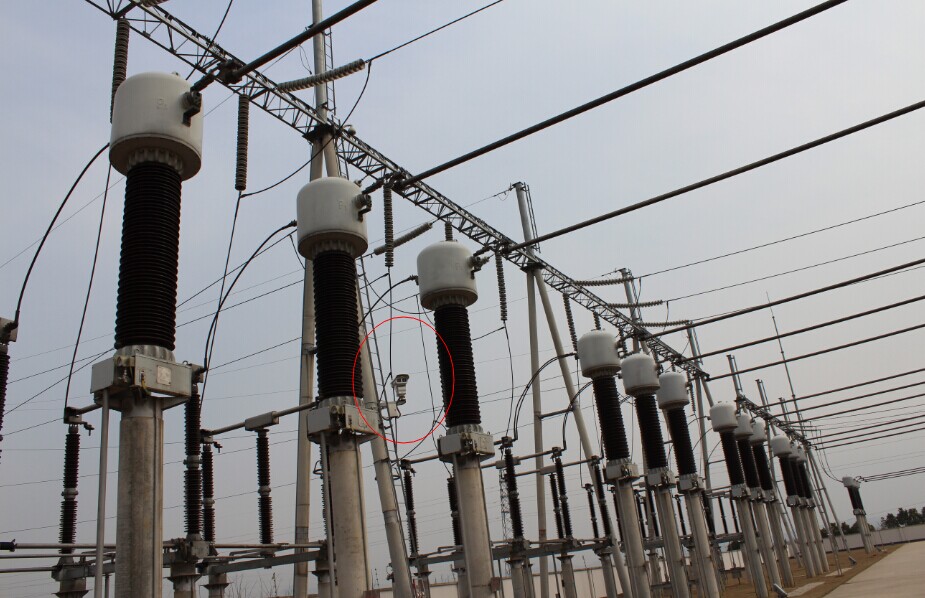

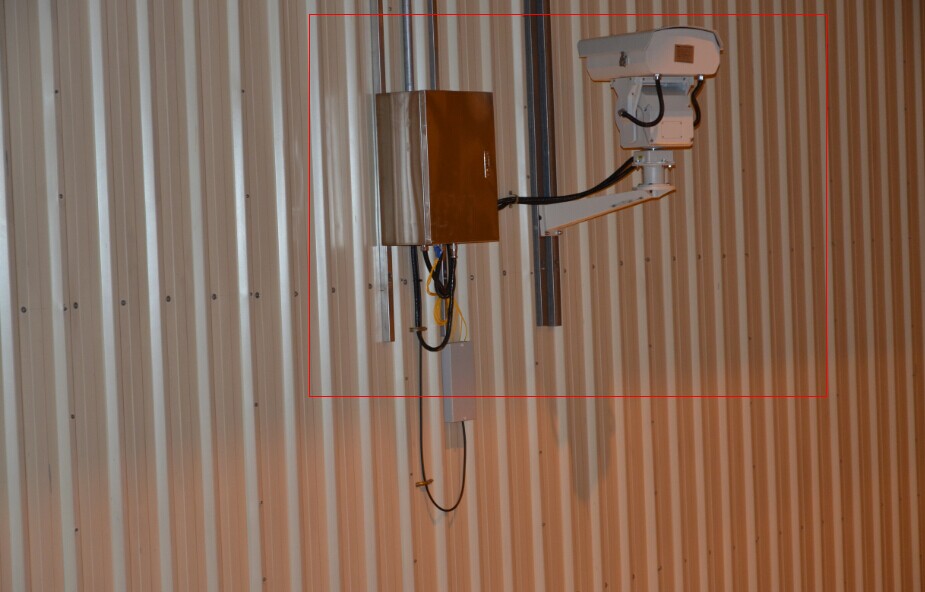

  國網旗下 某換流站特高壓800KV閥廳加裝在線紅外熱像儀系統

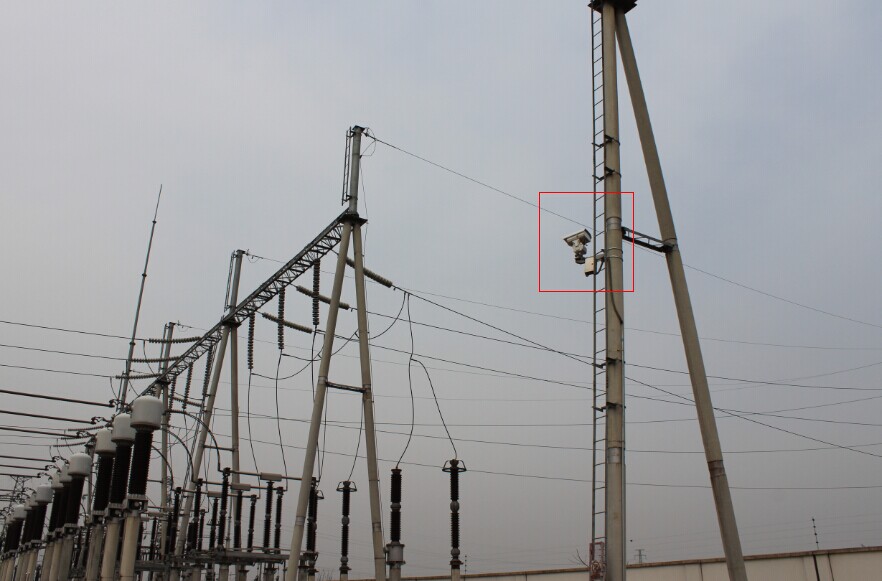

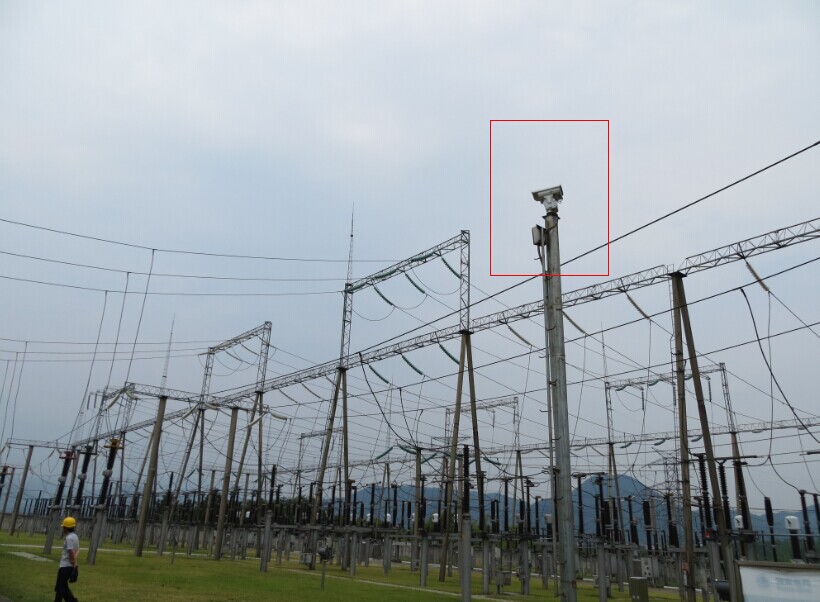

  宣城明變電站在線紅外監控系統

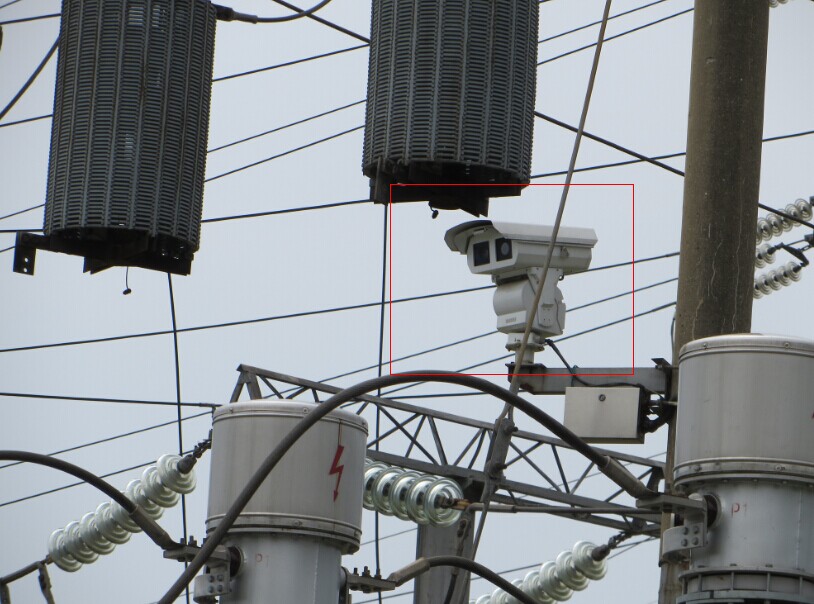

  寧國變電站在線紅外監控系統

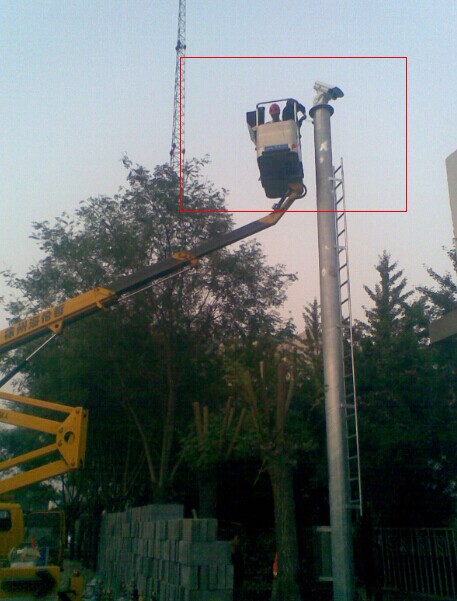

  北京左安門變電站在線紅外監控系統

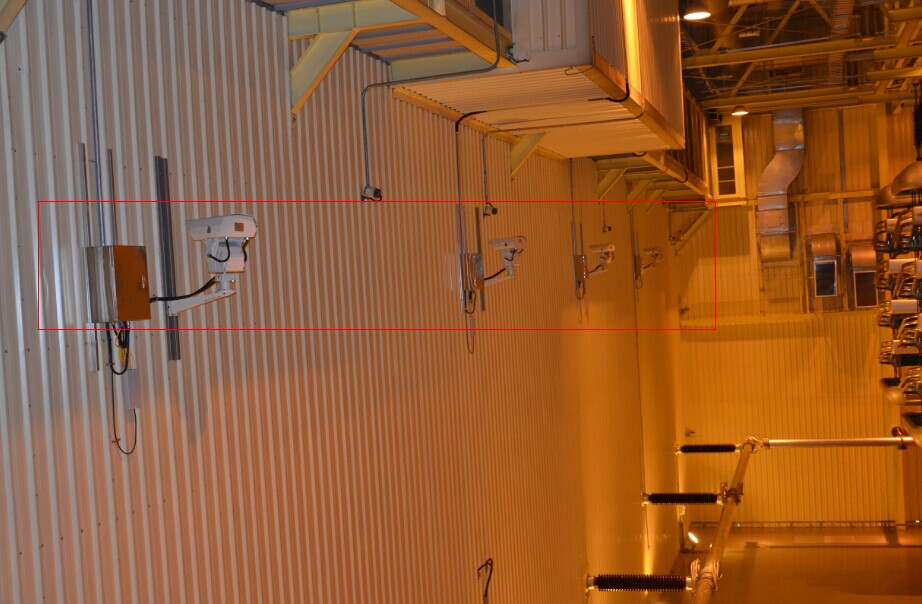

  宣城無線在線紅外熱像儀

高壓配電開關柜是配電系統中的重要設備，承擔著開斷和關合電力線路等重要作用，但在長期運行過程中，開關的觸點、母線及出線連接等部位因氧化腐蝕或因緊固螺栓松動等原因致使接觸電阻增大，在高負荷運行情況下，連接點發熱并形成惡性循環，且發熱點溫度無法監測，最終導致連接部位溫度過高甚至燒毀，造成事故停電。對高壓開關柜連接點的溫度變化進行實時監測及預警是非常必要的，而這種發熱目前無法進行實時在線監測，只能通過人工定時巡檢，既浪費人力資源，又無法及時獲得致熱的資料信息。多年來，由于開關過熱引起的火災和大面積停電而造成重大損失的事故屢見不鮮。

目前在變電站中普遍采用了封閉式10kV、35kV開關柜，但開關柜運行中僅能通過觀察窗口觀察柜體內局部的情況，利用手持式紅外測溫儀也不能對柜內設備和環境參數進行全面、快速的測量，特別是對一些重要的大負荷開關柜缺乏監測手段，如主變開關柜。而對柜體內設備絕緣水平影響較大的溫濕度情況缺乏有效監控設備和方法，勢必會造成開關柜運行的安全隱患，給安全生產帶來負面影響，實際運行中造成開關柜事故的主要原因就是開關柜內溫濕度異常，而且此類事故往往波及周圍開關柜，造成停電范圍廣、維修時間長。

針對以上問題上海譜盟光電科技有限公司開發出微型無線紅外測溫實時在線監測管理系統，實現高壓帶電體的溫度實時在線監測，從根本上解決溫度巡檢管理難題，實現從定時巡檢到實時在線狀態檢測的過渡，提高電網的安全管理信息化水平，對于預防事故發生提供了有效的管理手段。

一、系統組成與工作流程

1、 網絡結構圖

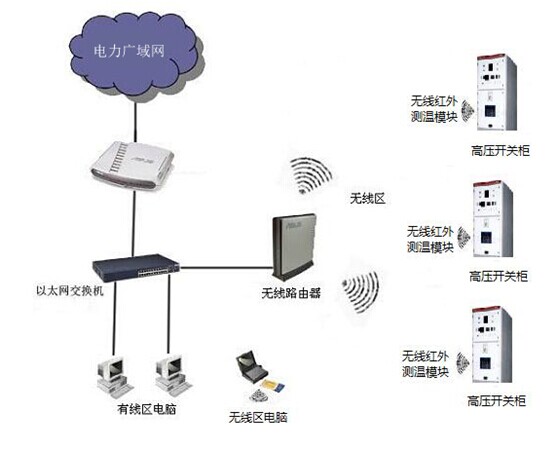

從結構劃分上來看包括安裝在開關柜上的無線測溫濕和紅外成像探頭，通過WIFI無線網絡將數據送入開關室里的無線路由，無線路由接入電力廣域網，通過數據廣域網絡實現遠方監控、輔助診斷、歷史數據存儲等管理。

工作流程

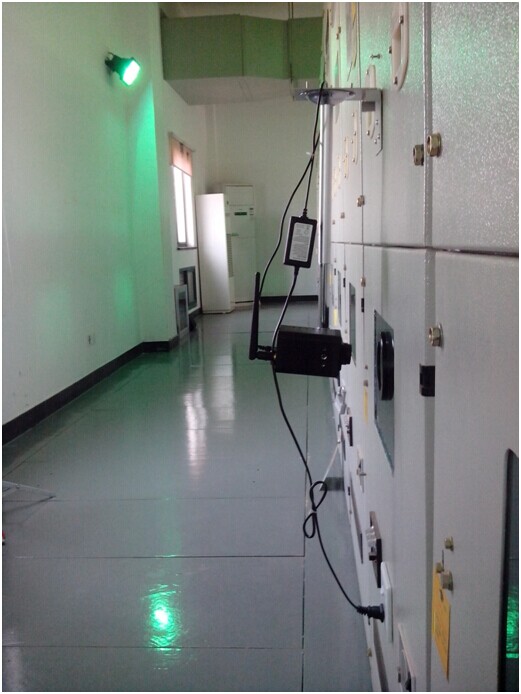

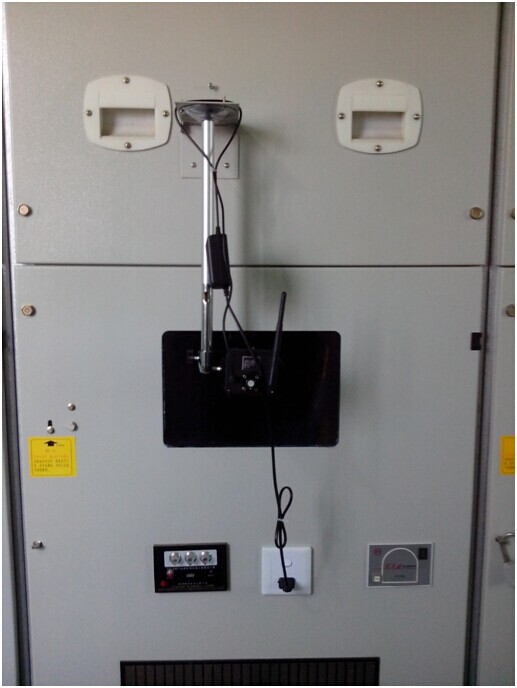

該系統通過安裝在每個開關柜門蓋上的無線紅外成像測溫濕探頭，實時獲取開關柜內母線連接處的溫、濕度信息及紅外熱圖，通過無線（WIFI）和電力廣域網傳輸方式把溫濕度信息和紅外圖像送到公司紅外成像測溫數據庫，遠方監控中心、高壓試驗檢修部門在公司紅外在線檢測和輔助分析平臺上獲得遠程紅外圖像監控信息和報警信息。當有溫升異常、濕度超限時，監控終端可以即時報警，可以對無線紅外測溫、濕模塊加以控制加熱器的啟停，對無線紅外測溫模塊加以控制，可以設置偽彩參數、發射率、背景校正及自動校正、多區域測溫等。當有溫升異常時，監控終端可以即時報警。同時，監控終端信息數據可以融入當前變電站高壓設備紅外熱像在線監測系統平臺。此外，在開關柜內增設濕度傳感器，利用控制模塊根據環境的濕度控制現有加熱器的啟動或停止工作。

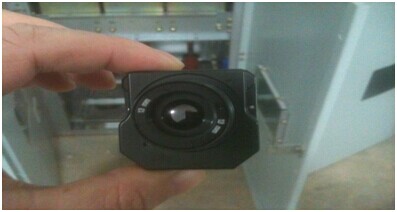

無線紅外成像探頭外觀
