PS智能變電站紅外熱像系統

文章出處：譜盟光電責任編輯：譜盟光電作者：譜盟光電人氣：-發表時間：2018-06-05 14:18:00

PS智能變電站紅外熱像系統

一、系統介紹

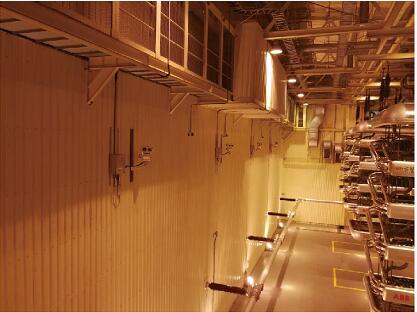

PS智能變電站紅外熱像系統是由前端網絡化云臺紅外熱像儀設備和后端操控診斷分析軟件組成，利用設置在變電站內若干個在線式紅外熱像儀，對區域內監測目標按預先設定的巡航計劃定時定點巡航，獲取監測范圍內每個設定目標的紅外熱圖像。后臺的紅外分析處理程序通過對拍攝的紅外熱圖像分析得到的溫度信息進行綜合判斷，對高壓設備的熱故障進行預診斷，溫度超出設定報警值，給出報警（聲光電、短信），引導現場操作人員對故障進行進一步排查，解決存在的問題，避免故障發生。另巡檢人員也可遠程操控現場在線熱像儀，進行人工巡檢，定位分析。系統另可對疑難紅外圖譜進行分析診斷，生成診斷報告，指導現場檢修處理。

二、主要功能

1、自動巡航測溫報警功能：人工設定巡航方案，在無人值守情況下，計算機定時開啟紅外熱像儀，控制云臺，對設定的設備進行定時定點的紅外圖像采集和溫度數據分析，對溫度異常的設備進行報警，指導現場工作人員處理；

2、人工巡檢功能：在人工監控狀態下，遠程控制云臺（垂直90°，仰角40°，水平360°，精度1°）實現對整個視場范圍的熱故障的搜尋、設備的外觀狀態、工作狀態、溫度場分布情況監控；

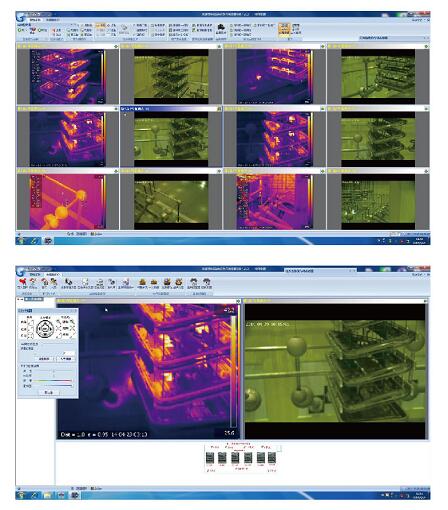

3、紅外圖譜分析診斷功能：系統具備紅外診斷分析知識庫、設備標準圖譜庫、典型故障圖譜庫，可對疑難紅外圖譜進行分析，自動生成診斷報表，分析出故障的類型和級別，并給與對應的處理意見，指導現場檢修處理；

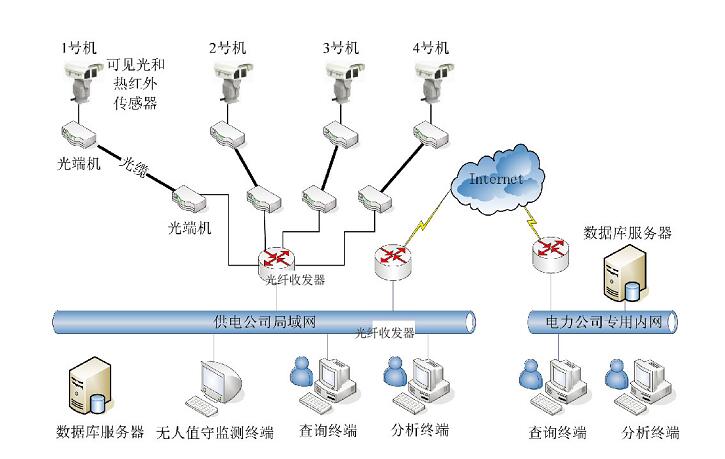

三、網絡拓?fù)鋱D
