對FLIR CM174紅外成像鉗形表的功能，主要是對配電設施進行了觀察，包括變壓器和配電屏等進行初步的了解。

配電設施的觀察

（1）800kVA變壓器（1#變）

  型號S11-M-800，額定電壓10000V/400V，測試時負荷較小，不到額定容量的20%。

  測試時為多云天氣，變壓器室內溫度計顯示31℃，CM174測得溫度計底部溫度26.9℃，地面溫度20.8℃，變壓器室附近室外金屬門表面溫度33.0℃（無陽光）；可能因早幾日為陰天及下雨天氣以及其他，而地面及墻面溫度較低。

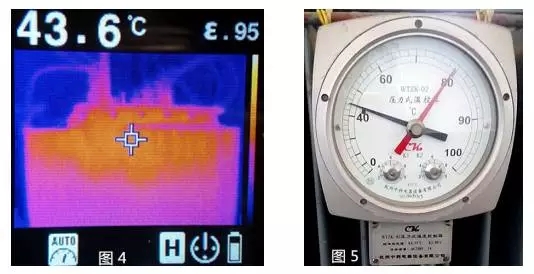

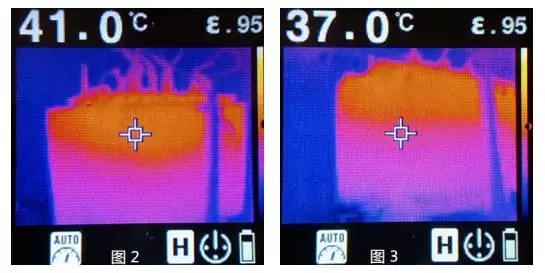

  此時變壓器高壓側的一面溫度分布情況如圖2、圖3所示，左側溫度見圖4。

  從圖中可以看出，高溫在上層，符合常規概念；此時變壓器本身的溫度表，顯示為44℃多一點（參見圖5），基本與所測表面溫度相符合。

  接著，用FLIR紅外成像鉗形表對變壓器接線端子連接部位的溫度進行了測試。

  高壓側A、B、C三相分別為34.5℃、35.1℃、34.0℃，數值差別可能與測量點的一致性、各相電流大小、各散熱狀態有關（中間相稍微偏高），可以認為基本均衡；而確實，去年底曾進行過一次維護，未見接觸不良的情況。

  低壓側A、B、C三相分別為33.1℃、33.7℃、28.4℃（與高壓側位置對應），從記錄的圖像看（未示出），C相測量點稍微偏離了一點；而低壓側溫度低于高壓側，應當與低壓側母排散熱狀態較好有關。

  導體連接點的溫度，達到熱平衡后，除其接觸電阻的發熱外，還有變壓器殼體輻射熱、變壓器內部傳導熱等的影響，假設這些影響的水平相當，則導體本身散熱狀態較好時，溫度會偏低；這里的討論，忽略了低壓側電流比高壓側大、電流流過時導體本身會發熱的因素。

  圖4記錄的是靠近A相側的溫度分布，而靠近C相側一面的溫度值未予測量；實際工作中，應當注意到用紅外成像鉗形表測量的全面和合理，以具比對性和可操作性。雖然，變壓器滿負荷時的表現可能會不一樣，但此次測量仍可以作為一個參考。

  2#變亦為800kVA油變，負荷稍高、但也不足20%，溫度測量情況大致與1#變相當，亦未發現異常情況。

（2）#變低壓總屏

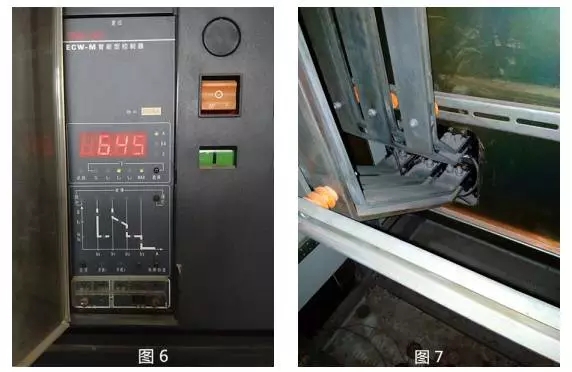

  該溫度值的測量，比1#變要早；那天因一臺大功率設備的開啟，負荷達到了變壓器容量的一半（圖6）。

  擬觀測總開關背后，進出母排連接部位的溫度（圖7）。

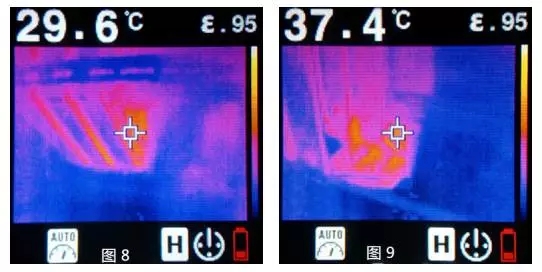

  測得的溫度分布情況，參見圖8、圖9；當時為儀表熟悉中，試著用鉗形表來觀測不同點的溫度。其溫度較高部位，為導體連接處；它含有連接處接觸電阻的發熱，亦有開關內部傳導熱（觸頭發熱）的影響。

  與此類似，對開關引出端的6個點均進行了觀測，上部3個點的溫度在35℃上下；下部的3個點略低，記錄的值是32℃的樣子（當然，實際工作中需有客觀實錄的準確數據，否則不能作為依據）。

  另外，靠內豎直下行、進電母排轉彎處觀察到一個溫度較高點（未示出），是觀測誤差、還是確實溫度比較高，及其原因等，因時間關系和測試水平受限，未予確認而存疑，但可作為今后維護的參考。

  觀測2#變低壓總屏?xí)r的負荷也較低，未見異常情況；對高壓進線、高壓屏的觀測，也未見異常。

（3）分配電屏（11P）

  當天低壓室內溫度較低，溫度計指示25℃，時間是1#變低壓總屏觀測的前一天下午。

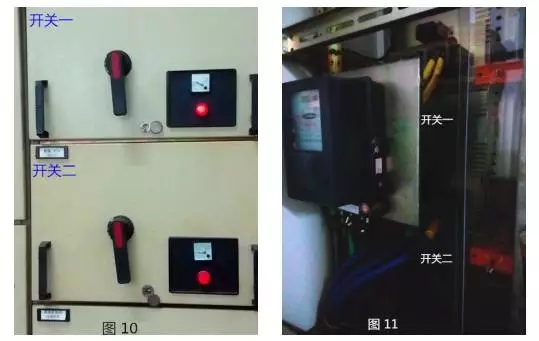

  該配電屏上部有兩個開關（開關一、開關二，圖10），為對同一臺套設備供電；其出線見圖11，開關一的出線，為兩根同型號、同規格電纜并聯供電。

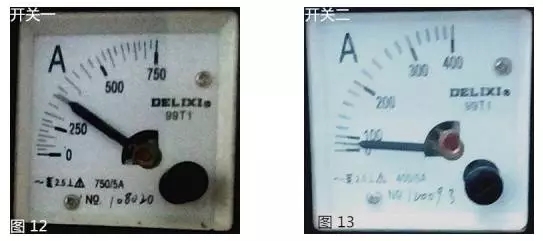

  通過FLIR紅外成像鉗形表觀察到的面板電流，分別見圖12、圖13；面板上的電流表主要起指示作用，其數值僅供參考。

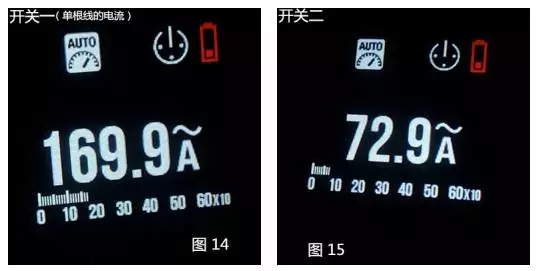

  用FLIR CM174數字鉗形表對應測試，其電流分別為圖14、圖15所示。

  其中，圖14顯示的開關一的電流，是測得的單線電流，實際所測相的電流，可以認為是169.9×2（A）；該負荷電流略有波動，會隨著鉗形表的觀測時間的不同，而有所區別。接下來，則進行主要所關注的測試——紅外熱圖像。

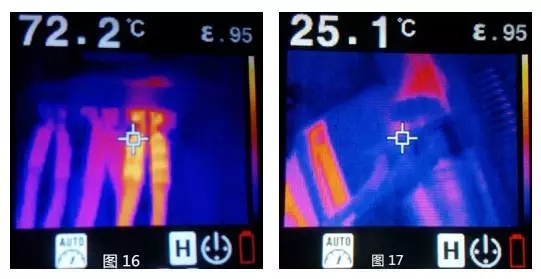

  觀察開關一的出線，發覺右邊一相導線的溫度，明顯高于其他兩相（圖16），并且溫度值較高，若暫不處理則熱天需加強監護；該設備三相電流是平衡的，導線連接點的發熱情況應當一致。

  從現象看，可重點懷疑導線的接線端子是否可能存在接觸不良；但是，應當先確定開關端子與其連接導體、抽屜接插件、接插件端子與導線（電纜）的連接是否可靠。還有，若開關內部觸點接觸不良，也可能會有影響。

  因?yàn)殡娎|較大，判斷失誤可能存在耗工耗時等問題；比如若重新壓接端子，可能涉及到導線余量、制作不便等具體情況；所以在決定前，需判斷準確。日常維護中，還可對照線徑，收集導線發熱狀態等更多信息，以提供今后判斷的依據。

  圖17在觀察開關二的出線時，見到開關一導線的溫度比開關二的高；但圖17中間偏右的溫度較高部位，未進一步判明是熱的輻射、對流影響還是其他。

體驗者的試用感受

  一塊表，集成了電流、電壓、電阻測量等各項功能，更具紅外熱成像能力，而又體積小、便于攜帶、品質可靠，是了解設備設施狀態、維護檢修、日常巡檢的得力工具。

  特別是紅外熱成像功能，其顯示直觀、便于比對，有利于快速作出判斷；而能夠用于難以接近、或不能接近的位置（例如高壓，其實低壓不便接近者亦然），則提供了測量的便利性。

  顯示面板較多的像素，能夠顯示更多的信息；熱成像圖像與電量測量值，二者合而為一顯示，不但緊湊，而且能夠方便觀察。而“柔性鉗頭適配器”的配套，不但可以擴大電流量程，還提供了測量的方便。

  雖然通過FLIR紅外成像數字鉗形表體驗時正值負荷較低，但主要的和感興趣的功能、有條件的測量均進行了試驗，也得到了有益的數據，取得了FLIR CM174鉗形表的應用經驗。因?yàn)槎ㄎ皇请姎鉁y量工具，所以對于儀表的測量結果，不但需要了解其測量原理，還需要結合電氣知識和電氣經驗作出判斷。

  雖然該次所得試驗數據，由于開始時處于了解熟悉階段，可能存在測量偏差和不全面；而又因單位規模小、效益差，不主張非直接生產性環節方面的開支，未能購買產品，但通過這次體驗，仍感受到了CM174數字鉗形表的方便性和有利性。
