一、換流站測溫的必要性

  在高壓直流輸電系統中，為了完成將交流電變?yōu)橹绷骰蛘邔⒅绷麟娮優榻涣麟姷霓D(zhuǎn)換，需要設計換流站。每個換流站內設置獨立的高端閥廳兩座。每個閥廳內布置6組可控硅換流閥，在換流站中承擔交-直流轉換功能，是換流站的核心設備。并且價格昂貴，容易因功率過高導致發熱產生安全隱患。

  此時帶有預警位萬向云臺、紅外可將光一體的在線紅外測溫系統為實現提升運維智能化水平和工作質量，降低生產人員勞動強度和人身安全風險。同時對閥廳設備（閘刀狀況、絕緣油狀況、接口狀況等電氣連接點等關鍵部位）監測，實現實時測溫、記錄、圖片歸檔、歷史曲線等功能，更好地監測設備運行情況，較早發現安全隱患。

---

二、實施方案

系統主要硬件設備

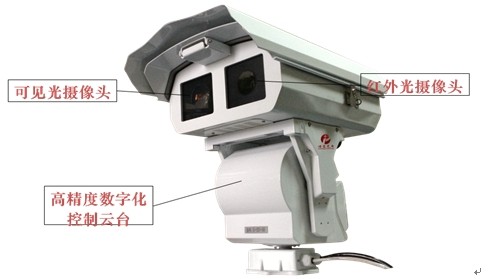

  a. 紅外+可見光雙鏡頭測溫裝置,包含一臺紅外熱像儀+一個高像素可見光攝像機，和可調節式溫度防護罩，防護罩內可以智能控制溫度.

  b. 高精度云臺，水平旋轉0°~360°。

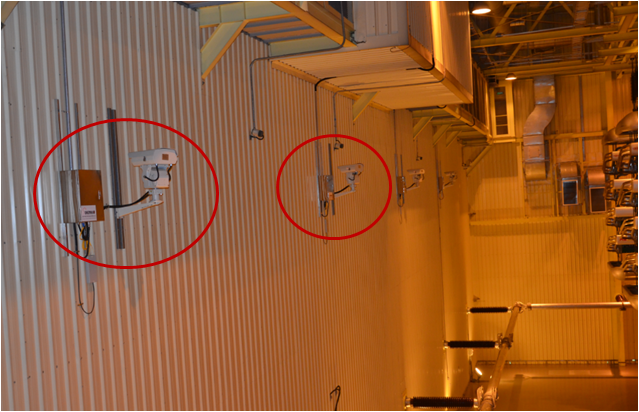

閥廳內安裝樣式：

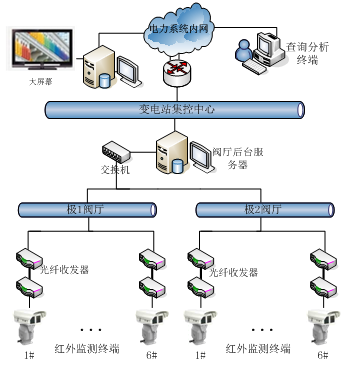

網絡拓?fù)浣Y(jié)構圖：



  紅外熱像儀和可見光高清數字?jǐn)z像機均提供以太網絡接口，遠程主機可以通過網絡交換機連接到每臺紅外熱像儀和可見光高清數字?jǐn)z像機，實時獲取紅外圖像視頻、全輻射溫度信息、可見光視頻圖像，并可以遠程控制熱像儀、可見光攝像機、高精度數字化云臺。



系統功能：



♦  自動巡檢：系統具備預置行程，利用機器智能方式運作，無需看管而自動巡測。

♦  自動預警：發現目標設備溫度異常自動報警，提示人員具體位置狀況信息，以便馬上排除故障。

♦  設備監視：監視換流站內的閥廳內換流閥本體的熱場景外觀狀態、工作狀態、溫度場分布情況；

♦  智能預警：前端端紅外視頻監控有告警硬接點接至換流站綜合自動化系統或遠動設備，提供消防、預警的遠動報警信息。

實現對換流站的區域內場景情況的遠程電力紅外視頻監控，實現用戶對前端設備的管理和控制，包括：實時視頻瀏覽、云鏡控制、回放、告警及聯動、

設備狀態查詢等功能控制、回放、告警及聯動、設備狀態查詢等功能。



---

---



三、實施效果：



價值體現：



  •  自動巡航監測，保障人員職業健康

  •  溫度數據存儲、分析，形成溫度趨勢圖和報表

  •  溫度報警閾值，過熱自動報警，防范于未然

  •  覆蓋率達到90%以上，利用價值高

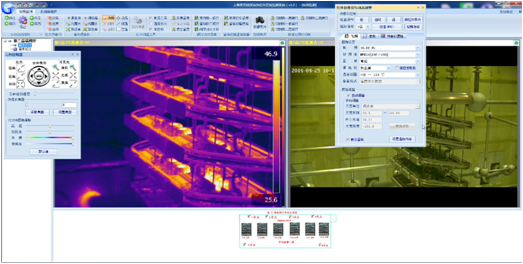

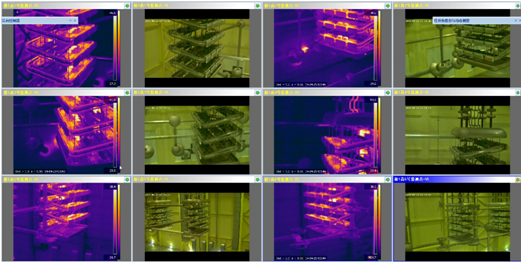

紅外熱圖展現：
