【成功案例】-----神華國華孟津發電有限責任公司火力發電廠煤堆加裝在線紅外熱成像監控系統

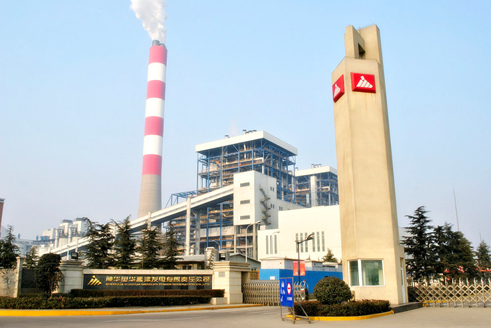

 公司是在國家要求建設容量大、參數高、效率好、高環保電站的鼓勵政策和為國家提供高效、節能、環保電力生產的要求下，為平衡河南省電力需求，建設的資源節約型和環境友好型的燃煤火電機組。一期工程2×600MW超臨界燃煤機組于2008年4月正式開工建設，1號、2號機組分別于2011年3月1日、2011年8月27日通過168小時試運投入商業運營。二期工程規劃建設2×1000MW超超臨界燃煤發電機組。

一、行業背景

  在這過程中，防止煤堆自燃是非常關鍵的，火力發電廠的主要燃料是煤炭，為了保證鍋爐用煤，一般都建有一個或多個貯煤場，基本為露天堆放，不防雨雪和日曬。煤與空氣的接觸，不僅會風化，使煤的質量變壞，而且還會經常發生煤堆發熱和自燃現象，從而造成能源的浪費，環境的污染，威脅到煤場作業人員的人身安全和設備的運行，也給安全生產帶來了相當大的隱患,造成重大損失。

　　加裝紅外熱像儀在線監控系統能準確快速查找自燃點，將自燃點挖出處理，減少不必要的損失。本次跟大家推介的PMS320系統，就是熱成像儀的集成設備，能借助煤炭倉儲與輸送防火報警系統，實時自動掃描煤炭表層的熱分布狀態，并生成直觀的圖像?？蛻裟苋旌虮O(jiān)控，發現并自動識別火源，構建起煤炭儲存、轉運、輸送的立體安全監控網絡。

二、項目介紹

  兩個圓形干煤棚，兩個煤棚間距約50米，每個煤棚直徑約100米，高約40多米，加裝紅外熱成像在線防火系統和干煤棚環境監測系統一起構成煤場實時監測系統平臺。

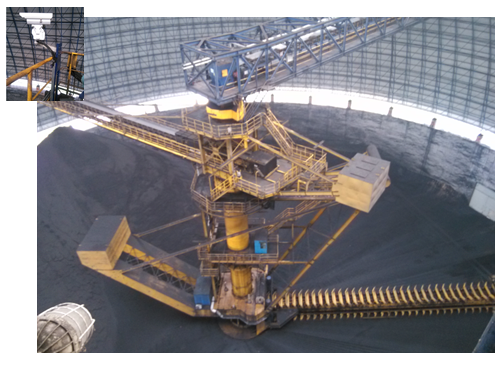

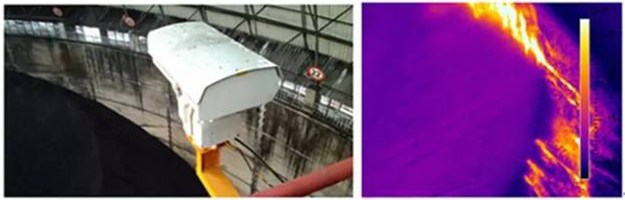

 熱成像煤堆防火及預警系統共2臺，分別安裝在每個煤棚旋轉大臂上，熱成像監測裝置可以隨著取煤機大臂的旋轉而移動，大大增加了監測范圍，但同時也要求監測裝置具備防振動連續實時監測的功能。兩個熱成像監測裝置接入統一后臺，并且考慮到現場情況采用無線數據傳輸?shù)姆绞綄?shí)時把兩臺前端裝置采集的實時煤堆表面溫度分布信息傳送到后臺機，智能分析平臺軟件再實時對這些數據分析處理，實時報警及時提示運維人員。

三、PMS320在線紅外監控系統優勢



PMS320測溫預警系統概述：

　　在一些大型堆放場中，由于物料的長時間堆積，物料溫度持續上升，易導致自燃，進而造成巨大損失。KATA防火監控紅外熱像系統實現著火點的早期溫度監測、快速火情報警、準確定位起火位置，可以防止火災發生和大規模蔓延，避免造成重大損失。KATA防火監控紅外熱像系統可廣泛應用于無人值守的自然堆放物監測?！∪纾好憾炎匀急O(jiān)控、倉庫防火監控、木材保管區防火、廢物存儲區防火。

系統組成：

　　本系統分為紅外熱成像和可見光兩部分，自帶云臺。（紅外熱成像測試煤堆或煤化部件的溫度，通過設置溫度值可在零部件達到設置溫度值時發出報警或者發送郵件告知負責人，同時可見光可查看具體細節）相對傳統的防火報警，優勢明顯。雙視監控內置集成A310紅外熱像儀，采用FLIR傳感技術，可實現測溫，溫度報警等功能；



PMS320系統優勢：

１.防火于未燃　　煤炭的燃燒多由自燃引起，系統可在煤炭溫度達到燃點前進行早期預警，大限度減少自燃損失。

• 內置視頻分析器，具備識別入侵對象是人還是車輛的能力

• 校正測溫功能適用于火災探測、安全監控和設備熱溫監控

２.大空間非接觸防火　系統能穿越燃燒引起的濃煙，即使在沒有光線的環境下，依然能快速定位著火點，幫助值班人員快速滅火。

３.快速定位著火點　 只需數個探頭，就能完成大空間的實時防火監控，監控過程中無需接觸作業面，無論安裝，還是日常維護都非常方便。

４.設備結構緊湊，軟件操作方便。

• PoE(以太網供電)

　　 通過一條線纜同時實現通信和供電 標準PoE-IEEE802.3afPSE–在防結冰環境中全面工作。PoE+–IEEE802.3atPSE支持除冰功能，適用于要求保證100%開機的極寒冷和/或冰凍地區。

• IP控制


　　 FLIR A310紅外熱像儀可集成到現有的任意TCP/IP網絡中，并通過廣泛的網絡設備加以監控，如PC、NVR、智能電話或使用FLIR或第三方的平板電腦。無需輔助線。通過這種配置，即使您遠在千里之外，也可以通過網絡監控一切活動。直觀的網絡界面，方便了紅外熱像儀的控制和調整。

• 視頻流


　　 擁有H.264、MPEG-4或M-JPEG格式的多信道數據流視頻功能。可同時輸出數字視頻和復合視頻

• 遮光罩


　　 保護熱像儀免受陽光和雨水等的侵襲。

• 專為惡劣環境條件設計


• FLIR傳感器管理軟件

  每套PMS320紅外熱像儀均安裝有一套管理軟件。用戶可借助這款直觀的軟件，利用TCP/IP網絡管理并控制A310紅外熱像儀。

PMS320系統煤炭應用

系統可用于消防聯動、煤炭轉場、煤炭傳送帶、煤炭倉儲、煤場處理

1、煤場

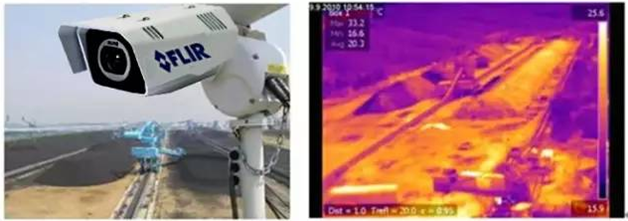

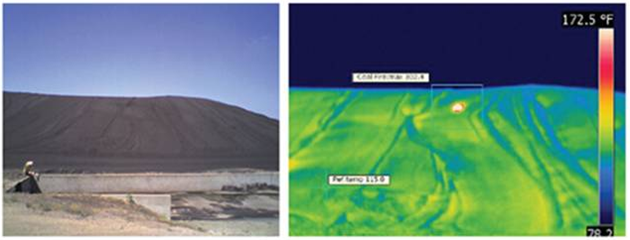

露天煤場存儲的煤炭，監控探頭可安裝在周邊制高點；



2、煤炭倉儲

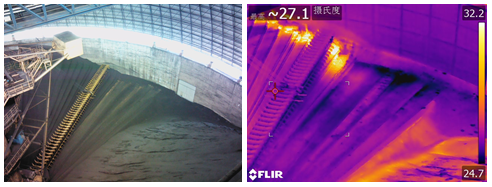

室內存儲的煤炭（如煤棚、煤倉），紅外熱像儀可安裝在上部的馬道或鋼結構的煤部位；



3、煤炭傳送帶

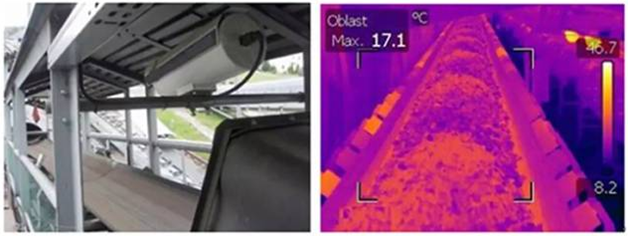

煤炭傳送帶安裝在傳送帶一端的上方，提早發現燃燒的煤炭，防止煤炭點燃輸送設備。系統也可檢測到由于老化、摩擦等原因引起的皮帶、托輥發熱現象。及時起到預警作用，從而減少或避免皮帶輸送機事故發生；



4、煤炭轉場

紅外熱像儀監控探頭安裝在轉運設備上方，防止燃燒的煤炭進入車皮，危害運輸安全；



5、消防聯動

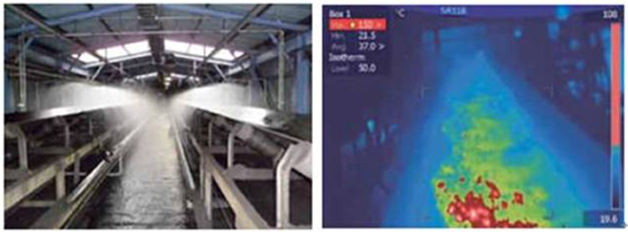

通過與消防滅火噴淋系統聯動，紅外熱像儀煤炭防火報警系統可以更好地發揮其防火和滅火的功能；





PMS320煤化設備監測應用

關鍵設備狀態監測　

　　PMS320系統可以對關鍵位置進行全天候不間斷監控。通過設置溫度值可在關鍵設備狀態監測到設置溫度值時發出報警或者發送郵件告知負責人，同時可見光可查看具體細節。壓縮機，反應釜等是石化行業的關鍵設備，意外故障會造成大面積的生產中斷。溫度是反映系統工作狀態的指標之一，通過監控設備表面的溫度分布，即時了解設備的工作狀態，一旦系統溫度異常，立即報警，防止設備機導致生產中斷，威脅生產安全。實時監控反應釜外表溫度場并分析其溫度變化趨勢，可評估內部耐火材料厚度或結垢情況，幫助管理者制定生產和檢修計劃；同時可避免事故發生。

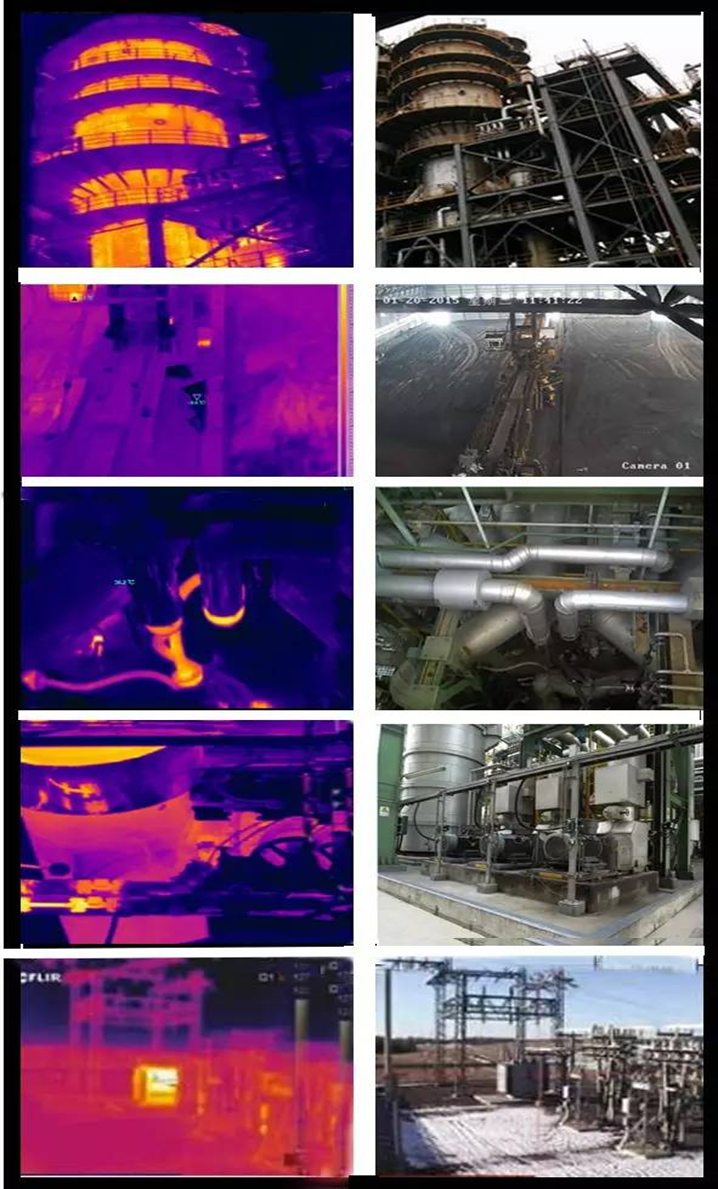

測溫實例圖

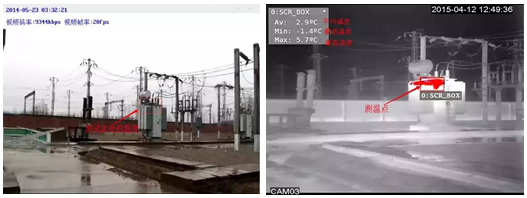

紅外效果圖



其它應用領域

  其它主要應用領域包括：油田--監控輸油管道是否漏油；電廠--運行設備溫度是否過高；煤堆--溫度過高是否有自燃現象等等 ，發電及配電，變電監控站，關鍵設備監控，天然氣處理，輸送及存儲，存儲區防火，火焰檢測，煤堆場防火，木材存放區防火，廢料存放區防火。
