開關電源中的應用

  開關電源和其他電子設備一樣對溫度較為敏感，溫度超出一定范圍將使設備中止工作甚至損壞，從而影響到通信網絡的安全。因此，需要定期對開關電源進行溫度測量，避免出現過熱現象。開關電源可能產生過高溫度的元器件主要有：交流輸入開關、整流模塊、負載電纜、直流熔絲等。利用紅外熱像儀可以快速檢測開關電源各元器件溫度情況，準確定位故障點，保證系統正常工作。

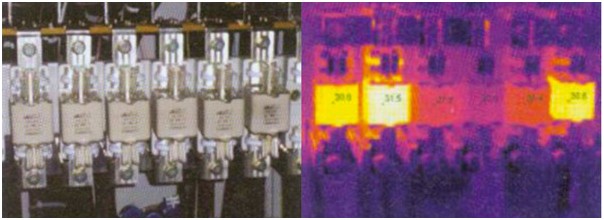

  1.通過比較不同的熔絲電流和溫升，分析和判別熔絲的性能。

  2.通過測試整流屏背面整流模塊輸出電纜溫度，分析電纜接插件接觸是否良好。

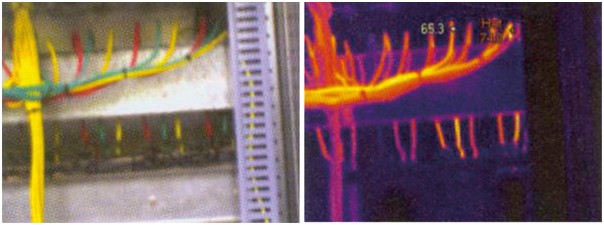

  3.通過測試直流配電電纜溫度，分析電纜運行環境是否存在隱患。

  通信設備

  通信網絡設備如交換機、服務器等均為微電子設備，單位體積功率密度較大，電子元器件工作環境溫度直接影響到設備的穩定運行，定期測量各板卡溫升并將歷次測量結果進行比較，可以大致了解設備各器件工作狀態，有利于及時發現隱患。

  1.應用熱成像儀直接觀察服務器背面各部件的溫度，快速發現溫升異常點；

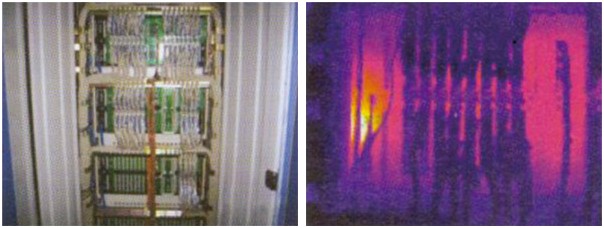

  2.應用熱成像儀測量交換機內各板卡溫升情況，檢查有無故障隱患。

  UPS不間斷電源的檢測

  UPS是電子集成度很高的一種設備，工作時會產生大量的熱量。正常情況下，UPS冷卻系統可以很好的進行本機的溫度控制。可是當負載的上升、電路板灰塵符著的增加、空氣過濾網的堵塞等問題將會導致UPS內部溫度上升，若不及時排除故障，將會產生嚴重后果。因?yàn)槠浼婢呒啥雀?、存在高壓等特點，UPS溫度比較難以檢測。而通過熱成像單元就能清楚的知道UPS內部溫度分布情況，并且判定是否超出范圍。

  1.停電后，UPS后備電池處于放電狀態，尤其是大型UPS設備的電池組放電電流較大，應用熱成像儀可以快速檢測電池組各連接端子溫度以及各單元電池的溫度，分析判斷各連接點的接觸是否正常。

  2.應用熱成像儀觀測UPS電源輸入、輸出柜空氣開關以及交流線纜溫升情況。判斷開關或線纜有無過熱超載現象。

  3.利用熱成像儀可以準確的把握到電力設備在供電過程中各節點的溫度，提前發現供電隱患，保證供電安全。

  4.UPS輸出開關出現異常高溫，就此為將隱患消滅在設備正式運行之前。

  機房空調的故障檢測

  電子計算機機房及通行設備的程控交換機房與一般空調房間相比，不僅在溫度、濕度、空氣潔凈及控制的精度等要求上有所不同，而且就設備本身而言區別有是非常明顯。通過對機房空調運行時蒸發器、冷凝器、傳輸銅管及壓縮機等進行溫度測試，可以很方便的發現當前空調的工作狀態，保證其按經濟的能效比工作，提高制冷效率，保障機房設備安全。

  1.應用紅外熱像儀測試機房空調視液鏡、干燥過濾器等元件前后端溫度，用于判斷分析管路系統是否存在堵塞現象，若上述器件前后端存在明顯溫差，有可能存在堵塞。

  2.應用熱像儀檢測壓縮機各部分溫升分布情況，判斷分析壓縮機工作狀態是否正常。以下圖為例，壓縮機頂端高壓側溫度較高，底端低壓側溫度較低，顯示壓縮機工作正常，但在低端有環狀高溫帶，說明壓縮機工作時，壓縮機加熱器工作（一般壓縮機工作時，加熱器應停止工作）。

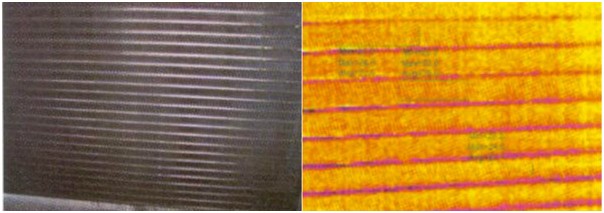

  3.應用熱像儀檢測機房空調蒸發器的溫度分布情況，了解蒸發器各部分是否均勻吸收熱量，可以大致判斷蒸發器管路是否暢通、機房空調是否存在缺氟現象等。

  交流供配電系統

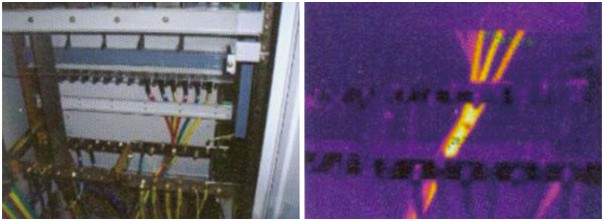

  通信電源交流供配電系統主要包括高壓配電系統、主變壓器、低壓配電系統、樓層配電系統以及它們之間的連接電纜。導體通過電流后根據導體電阻、接觸是否良好等情況將產生熱量。為保障設備正常運行，必須使導體熱量控制在一定范圍，所以有必要定期對設備進行測溫。因?yàn)榕潆娫O(shè)備高壓、不可接觸等方面的特殊性，所以需要采用一種非接觸的測量手段。因此紅外測溫就能很好的滿足要求。高壓配電系統存在溫度隱患的部位主要集中在電纜連接處、高壓熔斷器、高壓斷路器、高壓隔離開關、高壓負荷開關以及變壓器等地方。而低壓配電系統則在空氣斷路器、熔斷器、電纜、線纜連接處等地方會出現過溫現象。通過熱成像單元對這些設備進行測量，可以很方便地查找到存在故障隱患的設備部分。

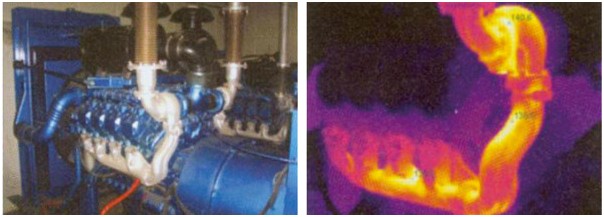

  油機發電機組的檢測

  在通信企業中，油機發電機組主要是作為備用的交流電源，能在市電停電后迅速提供穩定的、符合要求的交流電源。正常情況下，由電力部門提供的市電是設備運行和機房空調的動力來源。但市電有例行檢修和事故停電的可能性，此期間應使用備用電源（油機發電機組）來完成動力供給。因此，油機發電機組的可靠性是保障通信設備正常運行的重要條件。而油機發電機房的可靠性一方面靠設備本身質量來保障。另一方面，可靠性還需要日常維護來保證。油機發電機組是一套通過化學能轉化為機械能再轉化為電能的設備。通過能量的不斷轉換，能量會有不同程度的損失。而損失的能量覺大部門轉化為熱能。所以，雖然油機發電機組本身有一套完整的冷卻潤滑系統，但我們還是需要觀測油機在運行時是否維持在正常的溫度范圍，來保證油機發電機組正常運行。

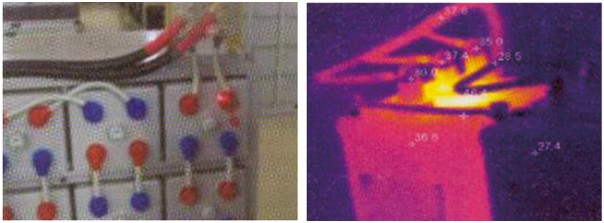

  蓄電池的檢測

  蓄電池是通信電源系統中，直流供電系統的重要組成部分。在市電正常工作時，雖然蓄電池不擔負通信設備的主要任務，但它與供電主要設備---整流器并聯運行，能改善整流器的供電質量，起平滑濾波作用；當市電異?；蛟谡髌鞑徽５那闆r下，則由蓄電池單獨供電，負擔起對全部負載供電的任務，祈禱荷電備用作用。

  蓄電池在放電時，若有電池內部短路、電池連接條接觸不良、螺絲未擰緊問題，在大電流放電情況下，故障部位將會出現溫度升高現象。平時只能通過手接觸及紅外點溫儀來進行觀察，存在一定危險性，而且可能會有遺漏。應用紅外熱像儀，可以在蓄電池放電期間快速對整組電池各單體、各連接端子的溫度進行測試，測試面積較廣，不存在盲區。利于及時發現故障隱患，大大提供了工作效率和維護質量。
