隨著紅外技術的不斷發展，紅外熱像儀逐漸被應用于越來越多的民生行業，此文將通過熱圖的解說來闡述美國FLIR熱像儀如何應用于傳送帶的檢測。

 在火力發電廠、焦化廠、鋼鐵廠、煤礦等諸多涉及煤炭運輸?shù)男袠I(yè)，傳送帶運輸是很重要的一個環節。在運輸過程中，安全是不可忽視的重要因素。因此，針對傳送帶的監控系統顯得尤為重要。通常，我們從如下幾個方面監測系統的安全:

• 傳送帶溫度，是否有著火的隱患

• 傳送帶是否跑偏

• 傳送帶是否打滑

• 傳送帶是否撕裂

• 傳送帶的速度

• 傳送帶帶頭是否堆煤

 傳統的監控系統存在傳感器數目多成本高、施工進度慢、人機界面不直觀等諸多不便，普通的視頻監控可以有效解決部分問題，但受到光線、距離等的影響，且不能有效觀察傳送帶的溫度等。因此，紅外成像測溫技術在傳送帶監控系統方面應運而生。

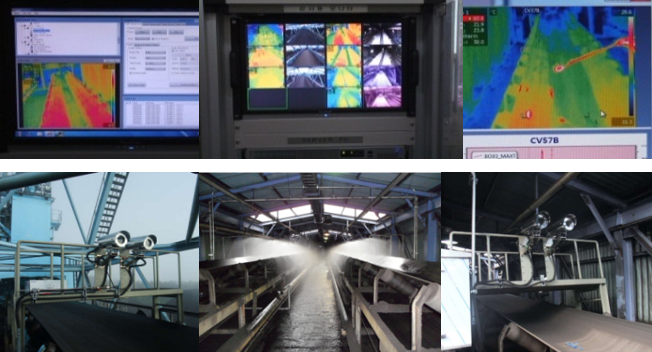

系統簡述：

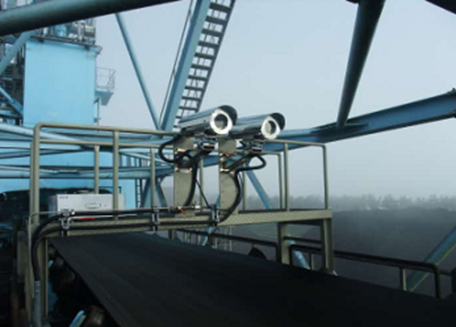

 利用固定安裝在傳送帶上方的紅外可見光雙視監控系統，在線實時監控傳送帶運輸煤炭的表面溫度，通過實時采集現場紅外熱圖，準確地分析煤層溫度狀況，當溫度達到預警溫度閾值時，觸發報警指導現場處理，避免火災事故的發生另可見光單元可實時監測傳送帶是否跑偏、打滑、撕裂、帶頭是否堆煤、運行速度是否異常等狀態信息。

主要功能：

• 實時在線監測目標煤層的火情隱患

• 實時監測傳送帶各種運行狀態

• 火災故障預警功能，避免火災發生

• 與已有的消防滅火系統聯動，火災初期觸發滅火

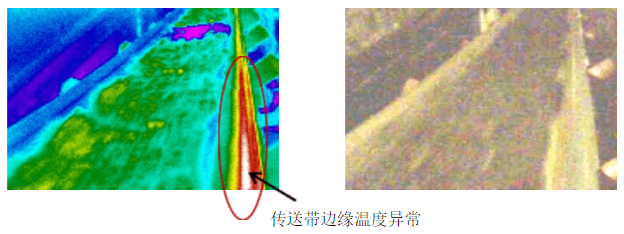

異常熱圖





                     傳送帶軸承異常紅外熱圖

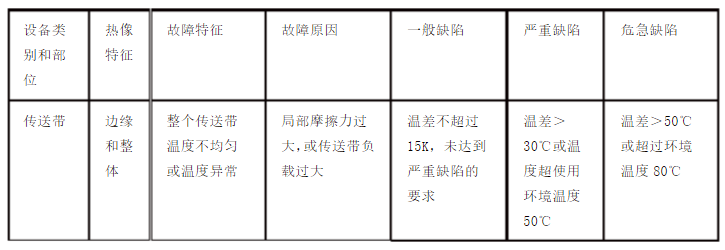

傳送帶熱缺陷判斷的依據：



如何才能拍攝清晰的熱像圖？

  使用紅外熱像進行檢測時要得到一幅清晰的紅外熱圖，我們建議：

1、有部分橡膠傳送帶比較光亮，拍攝時請注意周圍有無干擾熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

2、在室外拍攝時要注意盡量避免測量陽光直射。

3、注意傳動軸是否發熱，部分橡膠傳送帶的過熱是由傳動軸的熱量傳導。

4、注意拍攝距離，有部分傳送帶因安裝位置原因需要進行非常近或較遠距離進行檢測，在較近距離時注意紅外-可見光的最小聚焦距離；若檢測距離較遠，則考慮加裝長焦鏡頭。

5、有部分現場粉塵較大，如輸送煤炭、水泥、石灰等，為防止輸送物品的粉塵對熱像儀的損壞（特別是鏡頭），建議在紅外熱像儀上罩上塑料薄膜，并修正發射率校準輻射能量的衰減。

如需了解更多詳情，歡迎致電上海譜盟光電，400-920-2866，技術顧問會給您提供專業解答；
