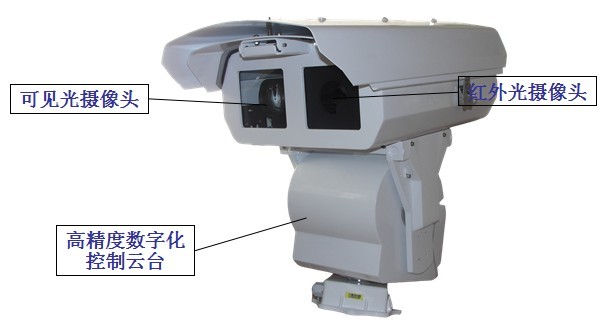

目前使用紅外熱像儀雙視監控系統，都是裝在外面的多，一年365天風吹日曬，難免會出現云臺轉動不暢、視頻故障等等；

  針對這些故障采取相應的措施來解決問題，對提高監控系統質量，確保系統的穩定運行意義重大。下面就個人的一些工程經驗談談安防視頻監控系統的常見故障點和解決故障的經驗。變電站紅外熱像儀在線監測系統

關于視頻監控系統常見的幾大故障分析
1、線路連接不當或連接錯誤
由于監控系統其設備之間的連結涉及很多條線路，如果處理不好，特別與主要設備相接的線路連接不當或連接錯誤，就會出現斷路、短路、線間絕緣不良、誤接線等導致設備性能下降甚至毀損的問題。在這種情況下，應根據故障現象冷靜分析與排查，判斷哪些線路連接出現問題時可能產生什么樣的故障現象。另外，需注意各系統設備與各種線路的連接應符合監控系統長時間運行的要求。

2、傳輸線纜的特性阻抗不匹配
  可能導致在監視器畫面上產生若干條間距相等的豎條干擾，且干擾信號的頻率基本是行頻的整數倍。這種干擾現象是由視頻電纜的特性阻抗和分布參數都不符合要求而綜合引起的。對于此類干擾應盡量使系統內各設備阻抗匹配，特別在選購視頻電纜時，要確保線纜質量，必要時應對電纜進行抽樣檢測。

3、通信接口或通信協議等參數未設置好
  這種情況經常出現在控制主機與解碼器或控制鍵盤等有通信控制關系的設備之間。也就是說，選用的控制主機與解碼器或控制鍵盤等，在工程安裝時沒有設置好通信協議等參數所造成的，所以，主機、解碼器、控制鍵盤等在安裝時應注意通信協議等參數的設定。

4、視頻干擾的常見故障
  在監視器的畫面上出現一條黑杠或白杠，并且向上或向下滾動，其即是所謂的50HZ工頻干擾。這種干擾多由因前端與控制中心兩個設備的接地不當形成電位差環路進入系統引起的，也有可能設備本身電源性能下降引起。
  圖像有雪花噪點，這類干擾主要由傳輸線上信號衰減以及耦合了高頻干擾所致。
  視頻圖象有重影，或是圖像發白、字符抖動，或是在監視器的畫面上產生若干條間距相等的豎條干擾。這是由于視頻傳輸線或者是設備之間的特性阻抗不是75Ω，導致阻抗不匹配造成的。
  斜紋干擾、跳動干擾、電源干擾。這種干擾輕微時不會淹沒正常圖像，但嚴重時使圖像扭曲而無法觀看。其產生的原因較多也較復雜，比如視頻傳輸線的質量不好，特別是屏蔽性能差，或是供電系統的電源有雜波，也可能因為系統附近有很強的干擾源。
  大面積網紋干擾,也稱單頻干擾。這種現象主要由于視頻電纜線的芯線與屏蔽網短路、斷路造成的故障，或因BNC接頭接觸不良所致。

5、因視頻電纜的芯線與屏蔽網短路、斷路而造成的故障
  這種故障的表現形式是在監視器上產生較深較亂的大面積網紋干擾，以至圖像全部被破壞，無法形成圖像和同步信號。這種情況多出現在BNC接頭或其它類型的視頻接頭上。即這種故障出現時，往往不會是整條信號線路出現問題，而僅僅出現在那些接頭不好的路數上，只要認真逐個檢查這些接頭，就可以解決。

6、電源問題引發的設備故障，主要有如下幾種可能：
  供電線路或供電電壓不正確；
  功率不夠(或某一路供電線路的線徑夠，降壓過大等)；
  供電系統的傳輸線路出現短路、斷路、瞬間過壓等。
  需注意的是，因供電錯誤或瞬間過壓會導致設備損壞的情況發生。因此在供電之前，一定要認真嚴格地進行核對與檢查，絕不能掉以輕心。

7、由傳輸線引入的空間輻射干擾
  出現這種干擾現象，多是因為在傳輸系統、系統前端或中心控制室附近有較強且頻率較高的空間輻射源。這種情況的解決辦法一是在構建系統時，做到對周邊環境的全面了解，進而設法避開或遠離輻射源;其次是當無法避開輻射源時，對前端及中心設備加強屏蔽，對傳輸線的管路采用鋼管并良好接地。

8、云臺的故障
  云臺常見故障多在使用不久就運轉不靈或根本不能轉動。這種情況除去產品質量原因外，一般由以下各種原因造成：
  只允許攝像機正裝的云臺，在使用時采用了吊裝的方式。吊裝方式導致云臺運轉負荷加大，故使用不久就會導致云臺的傳動機構損壞，甚至燒毀電機。
  攝像機及其防護罩等總重量超過云臺的承重。特別是室外使用的云臺，往往防護罩的重量過大，常會出現云臺轉不動(特別是垂直方向轉不動)的問題。
  室外云臺因環境溫度過高、過低或防水、防凍等性能不良而出現故障甚至損壞。
  距離過遠時，操作鍵盤無法通過解碼器對攝像機(包括鏡頭)和云臺進行遙控。這主要是因為距離過遠時，控制信號衰減太大，解碼器接受到的控制信號太弱引起的。這時應該在一定的距離上加裝中繼盒以放大控制信號。

9、矩陣主機對圖像切換不干凈
  這種故障一般表現在選切后的畫面上，如疊加有其它畫面干擾，或有其它圖像的行同步信號干擾。其由矩陣切換開關質量不良，達不到圖像之間隔離度的要求所造成的。如果采用的是射頻傳輸系統，也可能是系統的交擾調制和相互調制過大而造成的。

10、監視器的圖像對比度太小，圖像淡
  這種現象如不是控制主機及監視器本身的問題，就是傳輸距離過遠致使視頻傳輸線衰減太大。在這種情況下，應加入線路放大和補償?shù)难b置。

11、圖像清晰度不高、細節部分丟失
  嚴重時可能出現彩色信號丟失或色飽和度過小等現象，其為圖像信號的高頻端損失過大，即3MHz以上頻率信號的丟失造成的。這種情況因傳輸距離過遠造成高頻信號衰減過大，而中間又無放大補償裝置;或因視頻傳輸電纜分布電容過大;或因傳輸環節中在傳輸線的芯線與屏蔽線間出現了集中分布的等效電容。

12、色調失真
  這是在遠距離的視頻基帶傳輸方式下容易出現的故障現象。也主要由傳輸線過長，引起信號高頻段衰減過大造成的，這種情況應加補償器。
  一個大型的、與防盜報警聯動運行的電視監控系統，是一個技術含量高、構成復雜的系統。雖然可能出現各種故障現象，但只要在設備和器材的選用上把好質量關，并嚴格按標準和規范施工，一般不會出現大問題。而一旦出現問題，只要做到冷靜分析思考，都能較快地解決問題。

  了解了這些問題后，檢修人員好針對性的實施故障檢修，保證設備的正常運行；
