紅外熱像儀可記錄電磁光譜的紅外光部分所產生的輻射能，并將其轉化為肉眼可見的圖像。紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像的上面的不同顏色代表被測物體的不同溫度。

什么是紅外？

        我們的肉眼只能檢測到可見光中的電磁輻射，除此之外，所有其它形式的電磁輻射都是肉眼不可見的，比如紅外輻射。

       1800年，英國天文學家弗里德里希.威廉.赫歇爾（Frederick William Herschel）第一次發現紅外輻射的存在。為了解不同顏色的光所產生的熱量有所不同，他將太陽光用三棱鏡分解成一個彩虹樣的光譜，然后測量了每種顏色的溫度。他發現，從光譜的紫羅蘭色部分到紅色部分，溫度呈現逐漸升高的趨勢。

       在注意到這一現象后，赫歇爾決定再在沒有可見太陽光線的區域測量光譜中紅色光之外的部分的溫度。令他驚訝的是，這一區域的溫度最高。

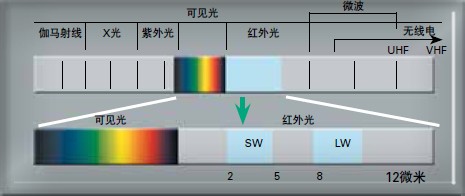

       紅外輻射介于電磁光譜的可將光輻射和微波輻射之間。紅外輻射源主要為熱量或熱輻射。溫度高于零度（-273.15攝氏度或0開爾文）的任何物體均會發出紅外輻射。即使我們認為非常冷的物體（例如冰塊）也存在紅外輻射。

       我們每天都會接觸紅外輻射，這包括我們從太陽光、火或散熱器等處感覺到的熱量。盡管肉眼看不到，但皮膚中的神經卻可以感受到熱量。物體越熱，其紅外輻射量越大。

紅外熱像儀

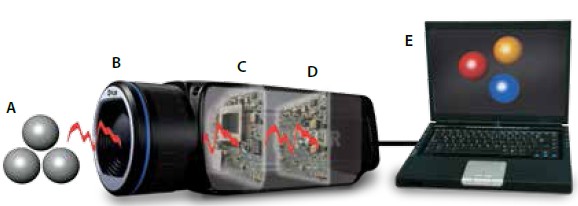

       某個物體發出的紅外能量（A）通過光學鏡頭（B）聚焦在紅外探測器（C）上。探測器向傳感器電子元件（D）發送信息，進行圖像處理。電子元件將探測器發來的數據轉譯成可在取景器或標準視頻監控器或LCD顯示屏上查看的圖像（E）。

        紅外熱成像是一種可將紅外圖像轉換為熱輻射圖像的技術，該技術可從圖像中讀取溫度值。因此，熱輻射圖像中的各個像素實際上都是一個溫度測量點。紅外熱像儀內置了復雜的算法來完成溫度測量工作，這使得紅外熱像儀成為在線監控自動化及過程控制的適合工具。
