LED燈具散熱器檢測

LED燈具作為節能項目的重要手段，正得到越來越廣泛的應用。而大型LED燈具同樣有相對較大的發熱量，散熱結構的好壞影響著LED燈具的質量及壽命，紅外熱像儀通過檢測LED燈具散熱器表面的溫度分布，幫助工程師改善散熱設計，提高LED燈具的產品質量及壽命。

1、照明燈具表面發熱檢測

LED燈罩表面溫度分布決定了LED燈具內部散熱狀態，通過溫度分布的檢測可以發現LED燈具在正面散熱設計中的缺陷，避免因溫度過高而影響燈罩結構強度及散熱性能

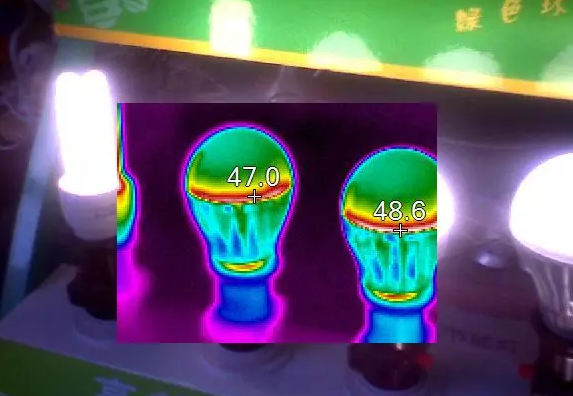

燈罩表面檢測 E40拍攝

2、燈珠和LED芯片檢測

LED燈珠和芯片是LED產業的核心器件，芯片溫度過高會嚴重影響LED產品質量；但芯片及芯片內部的溫度分布一直是檢測難點，利用紅外熱像儀則可以非常便捷的檢測到其表面溫度。

3、LED散熱片檢測

由于LED的功率在不斷提高，空間的局限性及散熱成了比較明顯的問題。為了降低LED的工作溫度，目前普遍采用散熱片進行散熱，利用熱像儀可以輕松發現散熱的效果是否好，是否有散熱不均的想象。

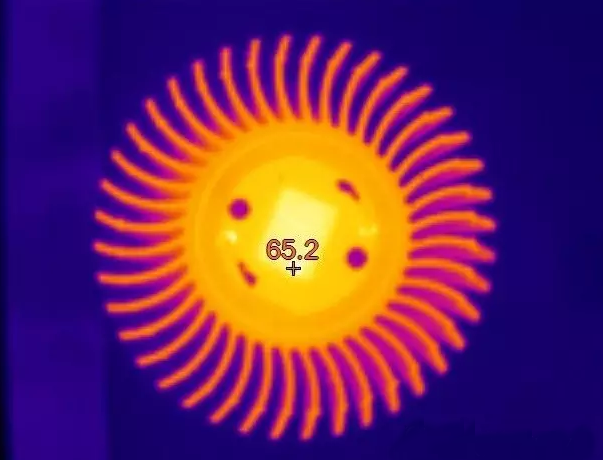

LED散熱片檢測采用FLIR T420拍攝

為什么要對LED燈具進行散熱？

由于LED的功率在不斷提高，及空間的局限性，散熱成了比較明顯的問題。LED散熱需要更加專業的散熱開發才能 滿足今后對于LED燈具的更高需求。另外，影響LED燈具壽命的主要因素卻不只是芯片的部分，還有電子部分，故LED 燈具對于散熱的性能要求就更高了。

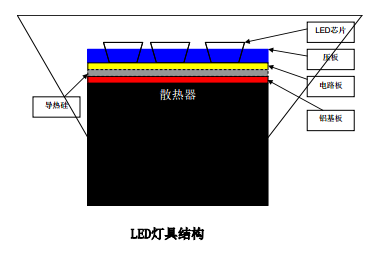

LED燈具的散熱器結構如何？

目前較大型LED燈具多采用多熱管散熱結構，對LED燈具進行散熱，該散熱結構包括受熱座及多個散熱管，受熱座 底面具有用以與上述LED燈具作貼合的受熱面，而其頂面具有與受熱面相背對的散熱面，另外，各熱管均具有受熱端 、以及與其受熱端相遠離的冷凝端，其中，受熱座的散熱面上設有數量與熱管數量相一致的多個穿孔，熱管的受熱端 的管身軸線方向與其所對應的穿孔的軸線方向相同，并與受熱座的散熱面垂直。

經過以上介紹，您是否對紅外熱像在LED領域發揮的作用更加清晰了呢？
