PC過程控制紅外熱像系統

文章出處：譜盟光電責任編輯：譜盟光電作者：譜盟光電人氣：-發表時間：2018-06-05 14:12:00

PC過程控制紅外熱像系統

一、系統概述：

PC過程控制紅外熱像系統主要應用于工業生產領域，可作為工業生產過程質量控制的重要手段之一，在綜合工業領域中幫助用戶快速檢測故障，協助用戶進行工業生產制程優化。譜盟光電可根據不同的現場工藝流程要求，為客戶搭建專業的PC過程控制紅外熱像系統。

二、主要功能：

1、檢測被測對象的溫度、溫度變化、熱點分布，對溫度趨勢進行監測與分析。

2、將異常的溫度信息作為觸發信號傳送給流程控制系統，可以與自動化系統聯動，觸發自動化系統執行相應操作。實現生產制程優化控制。

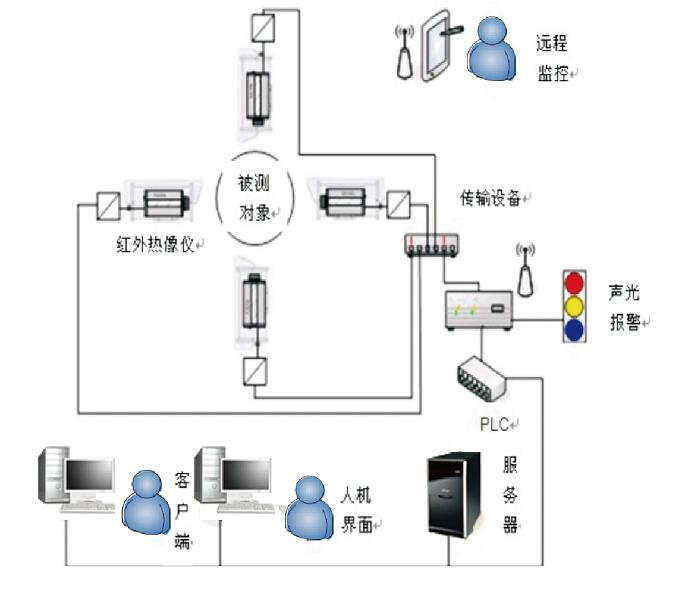

三、系統配置：

1、在線式熱像分析儀、溫度擴展選件（1200℃，2000℃，-40℃，-60℃…）

２、光學組件與調焦（標準內置25°鏡頭，可選配6°、15°、45°、和90°四種鏡頭）

３、顯微成像與特寫測量（100 µm、50 µm、和25 µm光學顯微鏡及鏡座可選）

４、定時與控制

5、可見光輔助攝像機

6、聲光報警系統

7、過程控制系統接口模塊（PLC、HMI、I/O、SCADA、DCS、Modbus，Profibus，ProfiNet）

8、PC過程控制后臺智能分析軟件系統

四、典型應用：

A，制造業生產工藝優化

在生產工藝中，由于以往接觸式測溫的局限性，導致一些生產工藝質量無法保證。隨著紅外熱成像技術與傳統的PLC、工控機等技術的集成應用，使得一些生產過程的質量控制變?yōu)榭赡?，?yōu)化了生產工藝流程。

問題：

確定內部溫度、檢測產品間隔、檢測產品尺寸、查找層疊產品

應用：

1、沖壓模具溫度監測

2、發動機試車異常溫度檢測

3、家用電器加熱元件

4、PCB電路板工藝檢測

5、電子發熱元件檢測、老化試驗

6、太陽能電池板

7、鋰電池組電池虛焊檢測

B，冶金工藝系統優化

問題： 1，熔爐需要實時溫度監控, 2，查找爐體表面過熱點 3，耐火材料腐蝕程度檢測
