FLIR 熱像儀選購攻略





    熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講熱成像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像的上面的不同顏色代表被測物體的不同溫度。



    紅外熱像儀是一種高科技產品，價格昂貴，并且不同款價格相差很大，價格從1萬多元到上百萬元，客戶在選擇紅外熱像儀面對差距如此之大的價格，有時無從下手，紅外熱像儀價格的影響因素有哪些，到底應該購買什么價格的紅外熱像儀。本文將詳細分析紅外熱像儀的價格與其性能的關系。



1、紅外熱像儀價格的主導因素



A. 分辨率和像素



    分辨率和像素其實是一個指標，一個像素相當于點溫儀一個點（160 x160=25600點溫），指得是紅外探測器的分辨率和像素，這是影響紅外熱像儀性能的主要的因素。紅外熱像儀分辨率像素越高，其對應的各項性能值越高，理論上其價格也越高，即分辨率高低與價格成正比關系。



         10萬像素以下，比如60x60,80x80,100x100,售價一般在2萬元以內。這種一般屬于低端機型，在功能上也比較弱,只能作為入門級，有些工業場合無法適用。代表機型是FLIR I3，I5, 在功能上都只有中心點測溫一種模式，沒有高溫報警，高溫捕捉，移動點，移動區域測溫等，測溫范圍一般都在-20度–250度。20萬像素左右，比如160x120,140X140,售價一般在2-5萬元，這屬于中低端機型，本部分機型在功能上也非常強大。代表機型是美國FLIR Ex系列。在個檔次的機型銷量比較大的。

在功能上，這個檔次的機型差距很大，購買時需要認真對比。部分機型只有固定點測溫，或者只有固定區域測溫，而部分機型有移動點測溫和移動區域測溫。 測溫范圍差距也很大，有的機型會有測溫區域設置，這是一個很好的功能。



    美國FLIR EX可以說是這個像素值中功能強大，其功能可以與高一個級別的320X240相媲美，移動點測溫，移動區域測溫，高溫自動捕捉，高溫報警，等溫線，兩個可設置的測溫區（-20℃至+250℃）等等。



    60萬以上像素，比如320X240及以上，售價在10萬元以上，適合于對測溫的精度，靈敏度、測溫范圍、成像細節要求比較高的場合的檢測。



B. 幀頻及靈敏度



    幀頻是影響紅外熱像儀價格另一個重要的因素，紅外熱像儀的幀頻一般在9-60HZ,幀頻的含義是每秒紅外熱像儀撲捉圖像數，幀頻越高，捕獲精度越高，越能準確顯示，產生的圖像也越連續。靈敏度越小精度越高。FLIR一般靈敏度在0.05及以下。



    同樣像素的紅外熱像儀，幀頻越高，價格也越高。在實際使用中，建議紅外熱像儀的幀頻不得低于30HZ,如果低于30HZ,在很多工作場合下就不能使用。紅外熱像儀的幀頻能夠達到60HZ。在價格上，比如160X120的機器，60HZ幀頻的會比9HZ幀頻的價格高一倍以上。紅外熱像儀價格在10萬元及以上的機型，幀頻大都是60HZ.



C. 測溫范圍



    測溫范圍是另一個影響紅外熱像儀價格的重要因素。FLIR非制冷熱像儀測溫范圍是-20-2000度，由于紅外熱像儀的成像原理，不僅要求測溫范圍要大，而且建議測溫區可選擇。計量?jī)x表通常量程設置太大，測量精度會越低，比如-20-650度的測溫范圍，測溫區域太廣會影響對應的測溫準確度，紅外熱像儀的靈敏度會降低，這種情況下，相差5度顯示出來會是一個顏色，在成像上會模糊比較大的溫差。如果把區域可設置成-20-120度，0-350度，200-650度。那么在大多數情況我們都使用-20-120度，這時，紅外熱像儀的靈敏度就很高。高端的紅外熱像儀都有測溫范圍的選擇。價格低于5萬元，美國FLIR EX可以選擇測溫范圍。選擇紅外熱像儀盡量選擇具有可選測溫范圍的機型。



D. 測溫方式



    只有中心點測溫的是價格比較低廉的紅外熱像儀，售價一般在2萬元以內。如果有中心區域測溫的紅外熱像儀，售價一般在2-4萬元。如果有移動點，移動區域，高溫捕捉，草圖注釋，高溫報警等功能的，一般售價都高于5萬元。高端的紅外熱像儀都有這些功能。在選擇紅外熱像儀時，建議選擇有移動點，移動區域，高溫捕捉，高溫報警等功能的紅外熱像儀，雖然價格貴點，但是在實際檢測工作中，會帶來很多的便攜和實用價值。



2、什么價位的紅外熱像儀適合自己使用



 主要看使用者的用途。依據測量物體的大小，測量距離，測量物體的溫度范圍和溫度變化大小來選定。



A)、大多數的情況下紅外熱像儀都是近距離使用，僅僅需要選擇160X120的紅外熱像儀就行，價格在2-5萬元，如：配電柜檢測等，推薦型號：FLIR E6、E40。幀頻，建議選擇30HZ以上，如果預算充足建議選擇像素相對再高些，如240*180，這個級別設備往往具備有移動測溫點，移動測溫區，高低溫自動追蹤、高溫報警等功能，會進一步提升熱像儀的功能性和易操作性。推薦型號FLIR E50。





B)、被測物體較小或可測量距離較遠則需選擇高于320*240像素的熱像儀，通常會在320*240像素及以上，價格在8-16萬。



C)、測量距離超過30m通常還需要另加配長焦望遠鏡頭。推薦型號：FLIR E8、E60、T420、T440等，如開關柜檢測、電氣檢測、高空線路、變壓器、建筑檢測等。

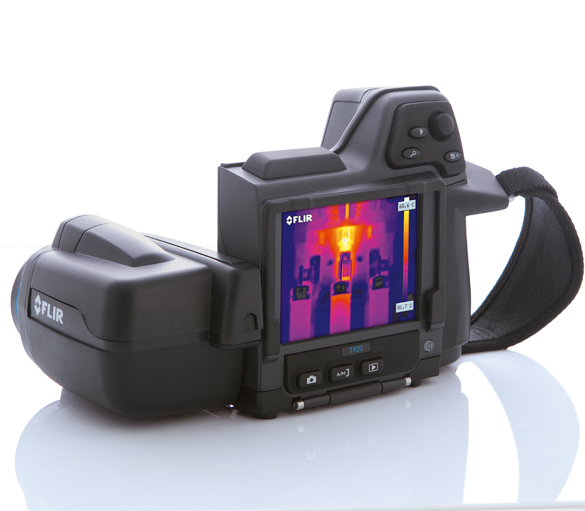

 （FLIR T400系列）



D)、被測溫度的溫度變化很小，要分辨細小的溫度變化及對成像細節要求很高，則需選擇分辨率640*480像素的設備，通常價格在20萬及以上，推薦FLIR T600系列。



    這里我要講一下FLIR熱像儀和其它品牌的比較后多出的功能：多波段動態成像（MSX）、帶WIFI可連接IPAD、熱靈敏小于0.045、輻射紅外視頻流、熱疊加、畫中畫、草圖注釋、文字語音注釋、數碼變焦、激光指示器、內置GPS、連續自動調焦、溫度聲音及圖像報警、人體學設計、重量輕、帶目鏡、在線紅外熱圖視頻流、溫度范圍-20至2000度。同時測溫點3-10個方框、線溫分布圖、8倍數碼變焦。

  --譜盟光電
