紅外熱成像檢測---煉油設備腐蝕部位

  石油煉化設備的腐蝕種類、腐蝕程度與原油所含物質種類及含量有很大關系。隨著市場對石油需求量的不斷增加以及許多油田開采進人中后期。原油質量日趨惡化，原油含水量、含硫量、含鹽量，重金屬含量反以及酸值都在不斷升高。這些不利因素都使煉化設備的腐蝕問題變得日趨嚴重，很多煉化廠由于腐蝕造成很大的損失，也引起對環境的污染和資源材料的消耗。因此采取經濟而有效的防護措施已成為各煉油廠的一項重要而緊迫的任務。

紅外熱成像技術在檢測煉油廠設備腐蝕部位方面時，以其非接觸、便利快捷的功能很快在煉油廠得到了廣泛的應用。紅外熱像儀對煉油廠設備外壁溫度場的檢測，可以反映出設備的使用現狀，通過紅外熱像儀所顯示的紅外圖即可看出設備被腐蝕區域，可幫助工作人員及時排除設備中的安全隱患。

  1，檢測原理

上海譜盟光電的紅外熱成像儀采用非制冷焦平面紅外探測器，將溫度在絕對零度以上的物體外壁的紅外熱譜自動轉換成高清晰度的偽彩圖像，由熱像處理軟件進行圖像處理和分析，可獲得物體溫度場分布。紅外成像技術作為一門新技術，在應用于大型設備的運行狀態檢測時，它具有非接觸測溫、無電磁干擾、不停運、遠距離、操作安全、直觀等特點，不破壞設備的真實運行狀態對設備的熱狀態進行成像；較之熱電偶和紅外點溫儀等點式檢測設備，它以面式成像的方法得到目標的二維溫度分布，實現溫度場的檢測，它可以獲得檢測面的連續溫度變化趨勢，便于比較診斷。

  2，現場檢測

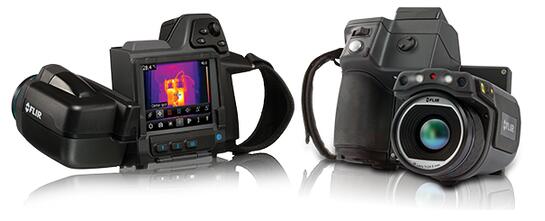

    在檢測時使用FLIR紅外熱像儀，其探測器分辨率高達：640*480像素；測溫范圍：-10℃-+2000℃；測溫精度不受工作環境變化的影響（重復性滿足±2℃或±2%取大者）；連續穩定工作時長:200h以上；測溫方式：連續動態測溫。

    首先，將FLIR紅外熱像儀架在三腳架上，選擇好拍攝的角度，將熱像儀連接在筆記本電腦上，通過熱像儀配備的動態控制數據采集及分析處理軟件，調整焦距，設置好輻射率、環境溫度等參數即可開始拍攝。

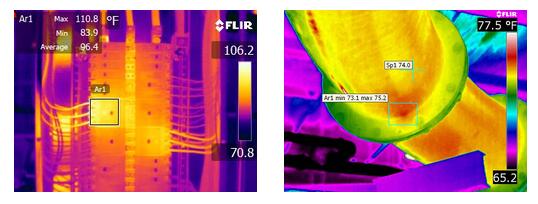

    然后，在煉油設備運行過程中，通過對外壁面就可進行檢測。在檢測過程中，可在分析處理軟件中顯示的紅外熱像上設置關心部位的分析框，生成溫度趨勢曲線，同時采用點溫儀驗證每幅熱像圖中心位置處的溫度，用熱電偶隨時校正熱像儀和點溫儀的檢測參數，以保證多種測試手段都能得到相對一致的檢測結果，而后通過計算獲得煉油設備腐蝕區域面積。

    通過分析設備外壁面溫度趨勢以及熱像查看發現個別區域溫度出現異常現象，因此及時停機檢查在設備內部發現因腐蝕而導致材料在運行過程中局部脫落，使得該區域局部溫度過高。

所以，通過檢測得出結論，紅外熱成像儀的紅外檢測方法快速簡便、直觀可靠、準確率高，已成為煉油廠等大型石化企業設備維護不可缺少的技術手段，及時發現設備被腐蝕部位，避免重大惡性事故的發生，為設備安全運行提供技術依據，具工程應用價值。
