一、應用背景

  近年來，紅外熱像儀的應用越來越廣泛，在建筑領域也被充分的展現，其簡單而高效率的檢測方法，逐漸成為工程師們得力的檢測工具。

  紅外熱成像檢測技術是評估建筑物狀態的重要技術之一，它可以從如下幾個方面對建筑物的狀態進行評價：

  • 設計  • 工藝  • 使用  • 維護  • 故障-老化  • 質量/可靠性

  通常用于如下幾方面：建筑熱工缺陷檢測、建筑氣密性檢測、濕氣滲漏檢測、建筑能耗審計及采暖系統及管道，電氣設備的維護與故障檢測等；

二、具體行業應用

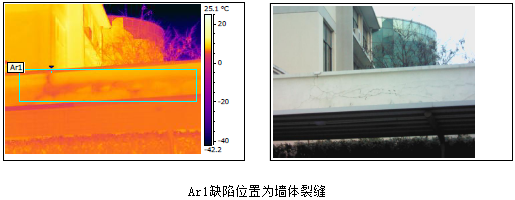

1、建筑熱工缺陷檢測，保證建筑物質量

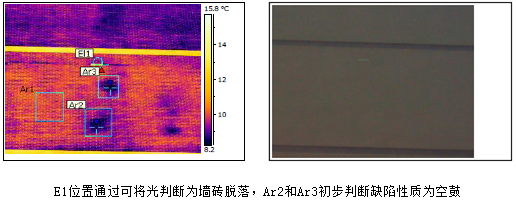

  用熱像儀可以分析建筑結構缺陷，您可以清楚發現建筑物的熱損失狀況，潮濕情況以及建筑氣密性的狀態，除此之外，您可通過這些信息綜合評估建筑的保溫效果，如圖展示，可以讓您一目了然了解熱缺陷狀況，從而針對性的實施改善措施；

2、查找定位屋頂泄漏位置

  年份久遠的建筑物，經歷日曬雨淋及大氣的侵蝕，建筑極易被損傷，其損傷會導致隔熱或保溫的效果降低，并產生雨水滲漏等問題。情況嚴重會影響人們的居住。紅外熱像儀以良好的熱靈敏度，可清晰顯示細微溫差，查找并定位泄漏點，確保建筑質量。

  圖片展示：

                                        發現屋頂滲漏

3、建筑能耗審計評估

  在建筑檢測中，紅外檢測方法是有效快速進行建筑能耗評估的測量方法。紅外熱像儀具備良好的熱靈敏度，提供清晰的紅外像圖用于分析建筑絕緣缺失，冷熱橋缺陷等。紅外熱像儀可全面反映出由于外墻或門窗而導致的建筑能耗損失，散熱器狀態及建筑外墻狀態檢測。

  圖片展示：

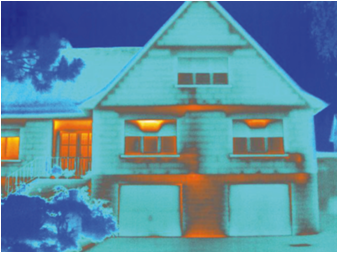

                                       冬天出現隔熱問題

4、霉變隱患檢測

  建筑冷橋會導致能量的損耗，在這些部位，如空氣中含有過高的濕度則極易凝結成水，久之會導致霉變。霉變的發生不僅會破壞建筑質量，還會影響居住人員的健康。紅外熱像儀提供建筑表面濕度成像功能，清晰顯示高溫區域，簡單快速的發現是否存在霉變隱患。

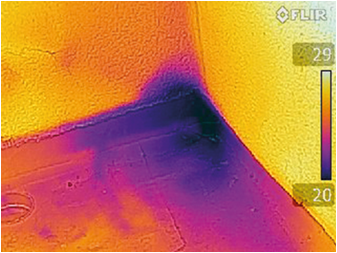

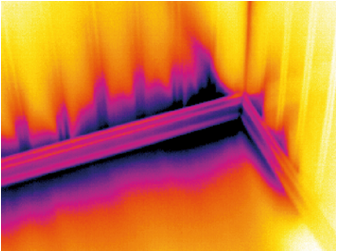

                                      空氣滲漏引起的霉變

5、濕氣滲漏檢測

  在建筑中，不是僅有水管破裂才會導致墻體潮濕，由于大氣的侵蝕會傷害到建筑的結構，這些有缺陷的結構極易可能產生雨水滲漏問題，如積水不能及時被干燥，則濕氣會再墻體內累積。熱成像儀可清晰成像建筑表面濕度的分布，查找高濕危險區域，并進行原因排查，避免更大面積的損傷。

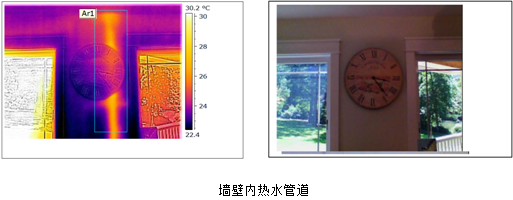

6、管道檢測，是否存在泄漏及裂痕

  傳統的排查管道是否出現故障的方法是將整面墻或地面揭開漫無目標的進行全面檢查，這是一個破壞驚人而極費成本的方法。紅外熱像儀能提供一種無損檢測，減少破壞，節約成本

  例如：檢測地暖系統中水管的泄漏，紅外熱像儀通過熱傳遞的原理，通過測量地表面的熱分布的狀態，快速定位泄漏點并進行修理。無需破壞無故障部位，維修更有效率和針對性，節約時間和成本。

7、檢查和測量太陽能系統運行狀況

  太陽能系統完全依仗陽光運行，一個缺陷的光感單元不僅會損傷系統的性能，也會導致系統故障，從而產生大量的熱能，產生火災故障隱患。熱成像儀被用于太陽能系統檢測，可以及早發現潛在的火災風險及影響系統運行的故障隱患，很大程度上保護系統安全運行，并確保人員安全。

8、檢測采暖系統的安裝與運行狀況

  紅外熱像儀可快速安全檢測空調通風系統的安裝及運行狀態?？汕逦@示溫度場的分布狀態，一目了然的發現溫度異常分布，可以評估運行空調通風系統有無異常。另外，還可用于檢測散熱器是否存在淤積及堵塞情況。

  圖片展示

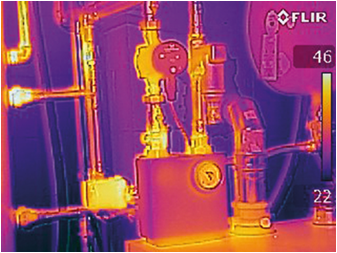

                                       檢查采暖系統異常

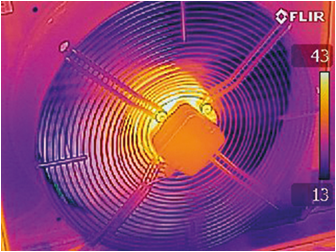

                                      檢測暖通空調異常

9、大型建筑物全景分析

  紅外熱圖像對大型的建筑物進行拍攝時，由于拍攝空間的限制，只能局部進行拍攝。但是紅外熱像儀具備全圖拼接功能，使用全景拼接助手可將幾幅圖片拼成一張全景熱圖，且不影響任意圖片的清晰度及拍攝數據?？蓪?duì)整個建筑進行全景分析，易于發現熱缺陷、空鼓、脫落等異常。

10、建筑氣密性檢測

  舉例，若建筑門窗沒有正確安裝，在冬天會導致冷風倒灌，暖氣泄漏情況發生，由此會產生采暖系統負荷升高，運行成本增加，這種問題稱之為“建筑氣密性”缺陷。所謂的“建筑節能”是指建筑的氣密性檢測，而導致密封性產生問題的原因可能來自于隔熱層的質量，施工質量或建筑使用過程中的老化，發現這些導致泄漏的問題點是減少能量損失的關鍵。

  紅外熱像儀可迅速查找氣密缺陷部位，通過加壓實驗，對門窗，管道等關鍵部位進行排查，迅速找到滲漏點，提供有效的定性分析依據，查找定位問題區域，簡單明了。

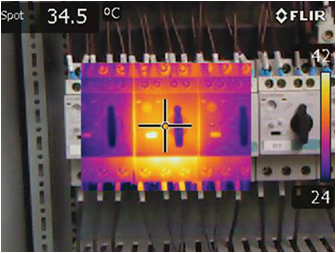

11、電氣預維護檢測

  紅外熱像儀在建筑電氣方面通常用于如下幾方面：

  變配電裝置

  高低壓電氣線路

  各種電氣設施

  電氣開關、插頭、插座、電工元器件

  電氣照明及裝置

  中央空調電氣設施，電梯電氣設施

  控制電器和保護電器裝置、接地裝置

  各種消防設備、設施電氣部分

  圖片展示：

三、檢測設備

   目前針對檢測的紅外熱像儀的設備有低、中、高三檔系列，看客戶具體測什么可以從中選擇；（客戶自行向買設備的話）

   我們公司有專業的檢測服務團隊，檢測人員是具備紅外熱像儀ITC認證證書及具有帶電操作的證書，我們配備的熱像儀給客戶檢測是高端系列的熱像儀

四、服務案例

   目前我們公司檢測服務業務已經覆蓋國網變電站、工業園區、企業工廠、星級酒店、建筑防水、石化管道泄漏、廠區機械設備安全隱患檢測等等；

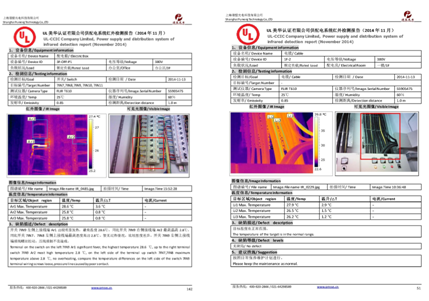

五、檢測報告

   針對變電站報告，檢測規范是符合我國電力行業的標準；

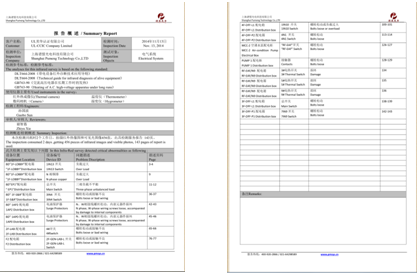

   針對企業報告模板，我們自己有定義一套報告樣式，檢測的內容是根據標準統一來評判，如下：
