一、概述

  隨著中國經濟的發展，對于能源及原料的需求不斷增長，使得整個石化行業正以驚人的速度迅猛發展著。由于生產需要，石化廠內部有很多錯綜復雜的管路、反應爐、煙囪、爐管、水泥旋窯、冷凍器、閥門法蘭頭等等，這些設備常年運轉，檢測人員很難發現問題，長時間日積月累，容易發生大的事故，此時紅外熱像儀檢測設備能更好地發現問題，因此紅外熱成像檢測技術（無損檢測技術）是目前較為有效地診斷方案，大大節約人力物力；

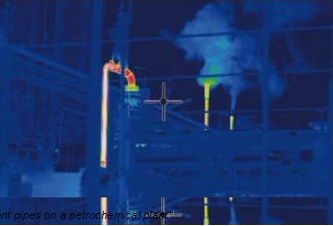

                   遠處拍攝的石化企業紅外熱像儀圖

二、石化應用范圍

  紅外熱像儀在石化行業主要用于以下方面：

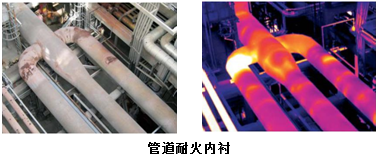

  1、管道

  在石化企業，通常由于生產需要，會有很多管路，如蒸汽、熱水，各種工業溶液，其上通常覆蓋各種保溫材料，以確保其節能的要求，由于這些管路通常架設在廠房上部或室外，沒有任何維護措施；

  產生后果：

  隨著時間的推移，保濕層甚至管道壁有破損或變薄的情形發生，通過熱像儀，你可以非常容易發現熱點區域，從而采取措施，減少能量的浪費和保證正確的工藝溫度

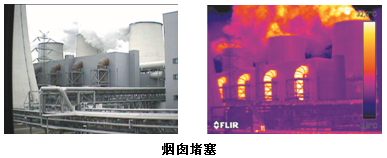

  2、煙囪堵塞

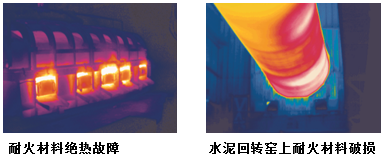

  3、耐火材料絕緣故障

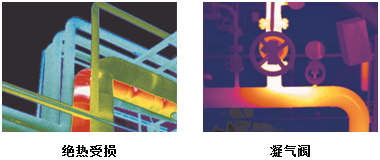

  4、絕熱受損、凝氣閥

  產生后果：

  由于生產中通常會涉及大量的化學反應，特別是在反應爐中，伴隨一定溫度，產生不同程度的腐蝕，特別在一些閥門，板式交換器，端蓋襯里變薄等，在前期表現為簡單的滲漏，往往肉眼無法發現，通過紅外熱像儀你可以判斷細微變化，從而避免對環境及人員造成傷害。

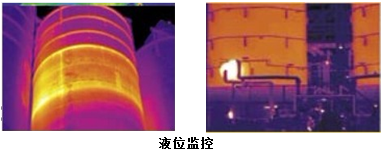

  5、液位監控

  產生后果：

  工廠內會有想許多種類的設備，室內或室外，一般會通過一個液位傳感器進行物料的控制，優勢我們不得不面對液位傳感器的失靈，這常常會導致溢流，或者斷流，使得生產中斷停滯。此時可以通過紅外熱像儀進行探測，由于物料和這些存儲設備為不同材料，其熱容量不同，在紅外熱像儀圖片上可以清楚地反應其液位，也是一種檢測液位的簡單方法，避免許多潛在危險。

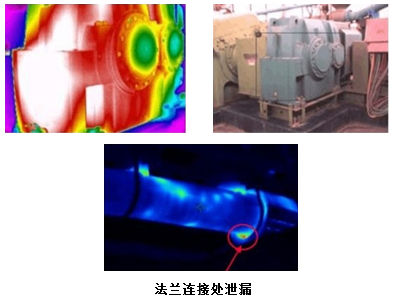

  6、連接法蘭

  在大量使用管道的情況下，自然存在很多的連接法蘭。由于法蘭的密封可能容易發生問題，導致管道輸送蒸汽、原料、產品等在管道法蘭連接處有泄漏。利用熱像儀可直觀、簡便、非常安全地發現泄漏處，而不是靠聽、看、聞、摸的檢測方式。因?yàn)槠鋬?nèi)部可能為有毒物質、高溫氣體介質會對人體造成傷害。

  如何才能拍攝清晰的熱圖？

  法蘭的外殼通常處于環境溫度下，使用紅外熱像儀進行檢測時，外殼的溫度相對較小，要得到衣服清晰的紅外熱圖。

  我們建議：

  對于溫差小的場合，盡量選擇高靈敏度的紅外熱像儀。拍攝時要注意避免陽光直射，在陰影處拍攝不容易受到陽光干擾，效果較好。

  拍攝時注意觀察周圍有無其他熱源，特別對于表面比較光亮的法蘭，其外殼教易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。先使用自動模式測量管道的溫度范圍，然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

  FLIR紅外熱像儀種類較多，可以參考咨詢；

  7、氣體泄漏

  對于液化天然氣、液化石油氣、液化乙烯等的泄漏來說，其無色無味，往往需要特殊的儀器才能探測到，如不能及時進行處理會發生火災、爆炸危害等，使用氣體傳感器來探測氣體，往往只能定點探測，而熱像儀可以進行大面積的探測，它是根據氣體排出時在外界所產生的環境溫度變化來探測氣體的泄漏，當液化氣體流出時周圍出現異?，F(xiàn)象，此時熱成像儀就能判斷出氣體泄漏的位置和規模。

  檢測設備：

  檢測氣體泄漏，有專門的設備---制冷型紅外熱像儀，可以采用FLIR GF320或GF300A；

  綜上，針對石化企業如此多的設備，特別是大多數設備往往處于高溫、高壓、腐蝕和氧化的惡劣情況下，同時其有著工作周期長，維修時間短的特點，特別是往往一旦運行就會長時間不間斷，我們往往需要同時掌握所有這些設備的運行狀態，能夠根據實際情況排出一個檢修的計劃，經濟型紅外熱像儀將是你較好的選擇。

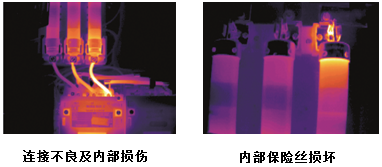

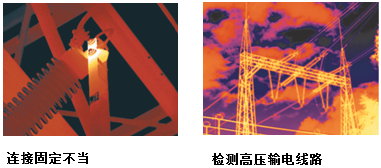

  8、供電系統

  石化企業均有自己的變電房，供電系統是化工工業的基礎，確保供電系統的穩定、安全是化工工業生產的先決條件。利用紅外熱像儀快速定位問題所在，從而降低維護工作量，達到節能效果。

三、石油應用范圍

  油田泄漏安防監控

  因罐體腐蝕、地基沉降、法蘭破損、液位計量失效等原因?qū)е掠土闲孤┗蛞绯鲆恢笔怯蛶煜腊踩闹饕[患，遇到明火極易易燃。

  舉例：

  以重油及裂解焦油為原料的氣化爐壓力容器，爐內正常溫度在1300℃左右，甚至高達1500℃以上。爐內所襯爐轉在高溫時會溶蝕，受熱氣體和熔渣的沖刷，耐火磚不斷變?。辉谀承┣闆r下，例如砌磚時的缺陷，爐轉會掉下，或熾熱氣體通過磚縫侵入，使受壓的氣化爐金屬外殼強度降低，使用壓力迅速下降，造成設備不安全，因此要求檢測氣化爐表面溫度并給予報警。

  檢測氣化爐表面溫度的另一個原因是爐表面溫度反應了爐內耐火磚減薄的程度，可預先確定更換耐火磚的時間。
