譜盟PMS320在線熱成像監控系統

  在線式紅外熱成像監測預警系統是指前端在線式紅外熱像儀設備和后端控制分析診斷軟件集成于一體的在線監測平臺，利用廣域網絡技術，實現遠程操控紅外熱像儀和網絡攝像機，實時或定時自動獲取被檢測目標設備的紅外和可將光圖像和視頻，再通過后他分析診斷軟件獲取所需的相關穩固等信息，實現對目標監測區域的溫度狀態信息監控從而達到熱故障預警、缺陷判斷等功能。

一、產品外觀

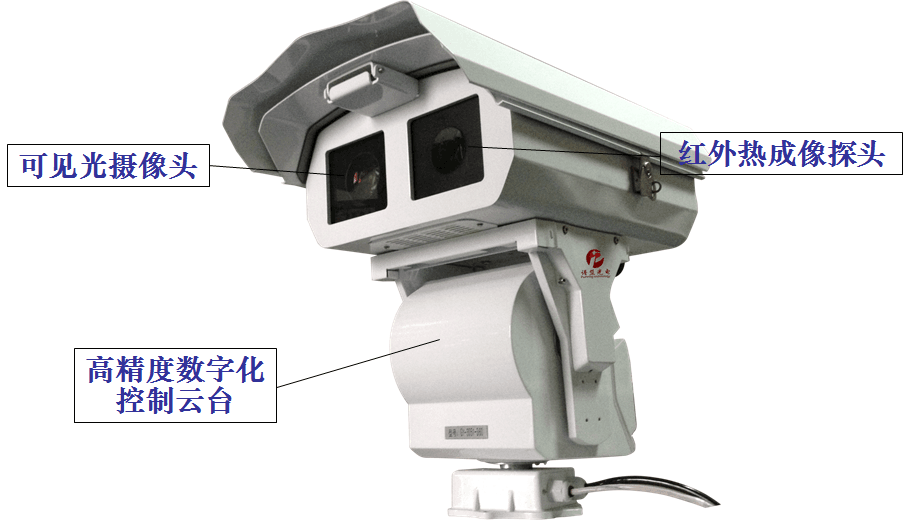

1、在線紅外熱像采集單元

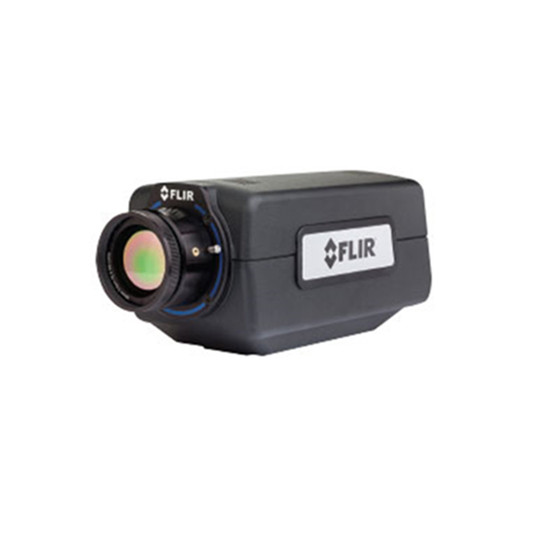

  該系統內部可以接各種不同型號的紅外熱像儀、目前我們集成較多的是FLIR A310、FLIR A315、FLIR A615及FLIR A35；

2、后臺、控制、分析診斷功能（軟件功能可以根據客戶需求定制開發）

三、系統優勢

 1、紅外熱像儀采用FLIR公司產品，成像清晰，測溫精度高，產品穩定

 2、采用一線通設計，設備所有通信，控制接口僅為一根網線

 3、高精度數字化云臺

 4、強大的后臺分析診斷功能，得到實踐檢驗

 5、前端紅外探頭多種參數可選，可根據客戶實際需求定制解決方案

四、應用領域

 1、電力系統：電力設備故障監測、故障診斷

 2、冶金、石化、煤炭、機電等：油田檢測、鋼鐵冶煉、煤礦安全。。。

 3、工業制造、電子產品檢測：生產過程控制

 4、安防領域：邊防、海防、軍事設施安全防范、周界入侵、重要設施、森林防火、油田防盜

 5、教育科研、醫療檢測

 實際案例：

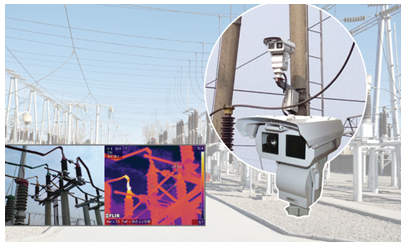

 電力系統：

  1）自動巡航測溫報警功能：人工設定巡航方案，在無人值守情況下，計算機定時開啟紅外熱像儀，控制云臺，對設定的設備進行定時定點的紅外圖像采集和溫度數據分析，對溫度異常的設備進行報警，指導現場工作人員處理；

  2）人工巡檢功能：在人工監控狀態下，遠程控制云臺（垂直90°，仰角，水平360°，精度1°）實現對整個視場范圍的熱故障的搜尋、設備的外觀狀態、工作狀態、溫度場分布情況監控；

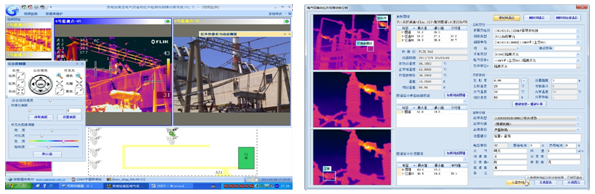

  3）紅外圖譜分析診斷功能：可以對疑難紅外圖譜進行分析，自動生成診斷報表，分析出故障的類型和級別，并給予對應的處理意見，知道現場檢修處理；

電容閘刀紅外及可將光圖

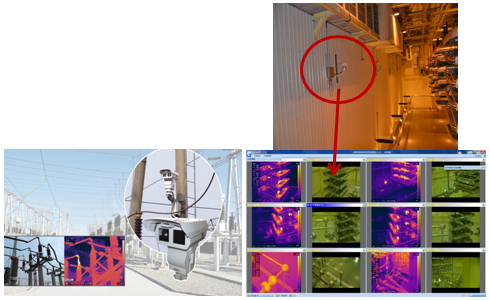

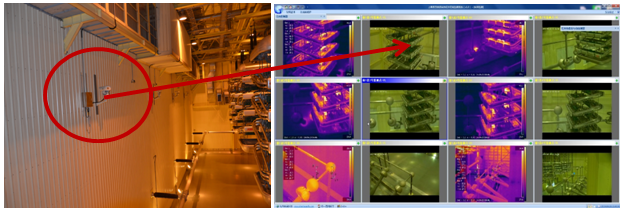

 某換流站閥廳加裝在線紅外在線監控系統

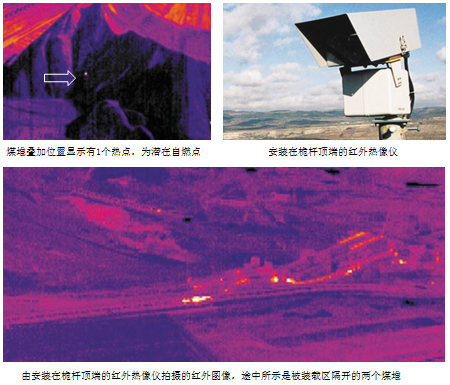

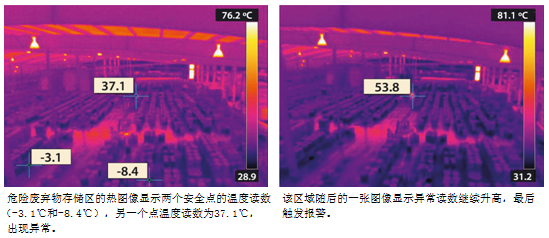

 防火監控系統（森林防火、煤堆自燃、倉庫防火）

 1）、持續實時在線監測火情隱患：365天*24小時，不受雨天煙霧等環境因素影響；

 2）、迅速火情報警：當達到預設溫度閾值時，系統自動報警；

 3）、快速定位起火位置；

     安裝示意圖：

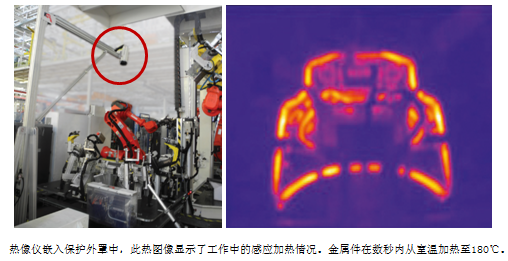

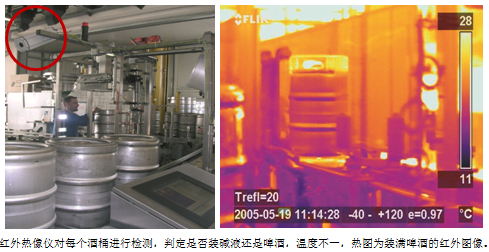

 生產過程控制用紅外熱像儀系統

 公用口岸場合（機場口岸通道、海關進出口檢驗、火車站驗票檢測）

 針對公共場合人體體溫檢測、人流量統計；
