紅外圖譜分析軟件

一、系統簡介

  紅外熱像儀能夠?qū)﹄姎庠O(shè)備間的溫升異常進行檢測，是目前電力領域較好的故障檢測方法，已列為狀態檢修工作的必要環節。紅外熱圖譜網絡化分析管理系統可實現對電力設備紅外圖譜的預處理、診斷分析和查詢管理，同時具備知識共享和培訓功能，支持工作流程管理，系統目前兼容國內外主流的手持、便攜式在線紅設備拍攝的熱圖譜。

二、實現原理

  基于各品牌熱像拍攝的熱圖的基礎上，實現對各種類型，各種格式熱圖譜的溫度信息進行重新解讀與再分析，并依據國網公司《DLT664-2008帶電設備紅外診斷應用規范》和紅外專業人員積累的故障分析處理建議建立紅外故障分析判斷數據庫、典型故障數據庫及設備標準圖庫等，從而達到對各品牌紅外圖譜的“預處理”和智能化診斷，生成診斷報告，從而及時地發現問題，指導相關部門進行相應的檢修計劃。

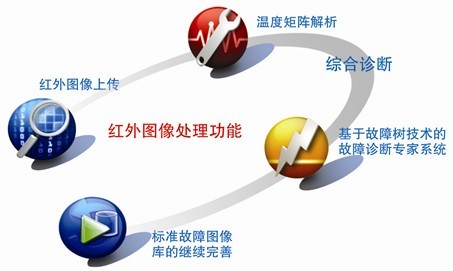

三、主要功能

  1、紅外圖譜預診斷功能：實現對批量上傳圖譜的預診斷和精確診斷，大大減少工作量，規范有紅外巡檢工作的流程和效率；

  2、全區域遠程分析、診斷和管理功能：實現對現場巡檢時發現的疑難圖譜遠程協助分析，提高故障發現和故障處理的響應時間，圖譜管理查詢功能實現對大量紅外圖譜的分類歸檔管理，按設備類型、故障類型建立故障判斷數據庫、典型故障庫、標準圖像庫等；

  3、知識共享和培訓功能：電網紅外診斷共享數據庫是遠程的數據倉庫、案例庫和知識庫，各部門可以在區域范圍內相互共享紅外診斷圖庫和經驗，對專業人員進行紅外診斷技能培訓；

  4、紅外診斷報表生成功能：系統支持自動生成診斷報表，并可根據要求定制報表模版。

四、技術創新點

  1、解讀與分析各品牌熱像儀拍攝的熱圖譜信息；

  2、全區域變電站設備單元、單元設備、設備類型、設備發熱部門、接點信息系統的建立，并與PMS數據同步；

  3、基于國家電網公司紅外診斷導則及各實施單位的實際操作經驗建立診斷支持?jǐn)?shù)據庫；

  4、結合客戶實際建立標準圖譜庫及典型故障庫；

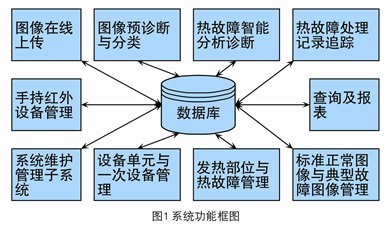

五、系統功能結構圖

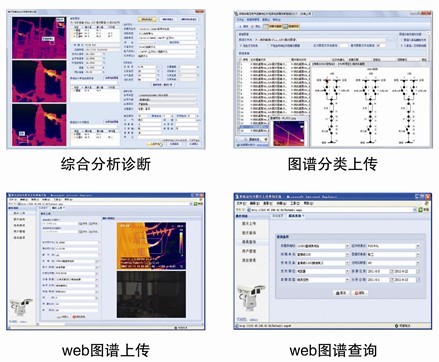

六、系統截圖
