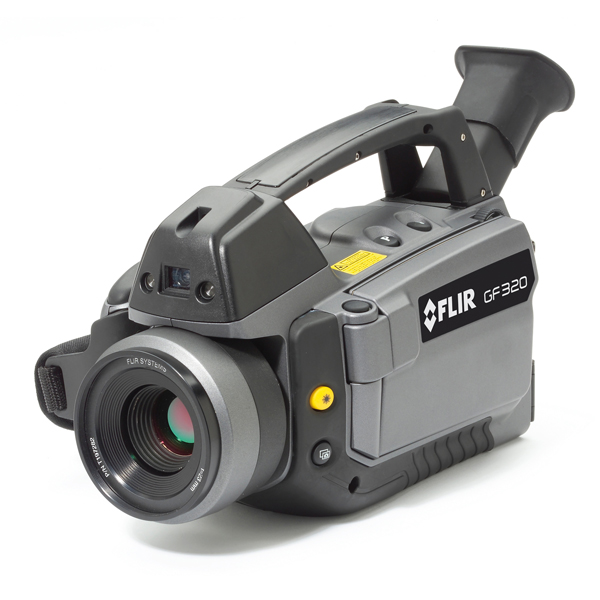

FLIR GF320氣體成像紅外熱像儀
GF320手持式紅外熱像儀是一款氣體成像（OGI）紅外熱像儀，能夠在不停止作業的情況下顯示并準確找到揮發性有機化合物的漏氣點。這款便攜式熱像儀能夠在安全距離以外檢測泄漏，大大保證了操作人員的安全，此外，其還能夠?qū)ξ：Νh(huán)境的氣體進行跟蹤，具有環保效益。GF320適用于工業領域，例如煉油廠、天然氣處理廠、海上油氣開采平臺、化學/化工業、生物氣體廠和發電站。詳情咨詢譜盟光電400 920 2866
400-920-2866

產品詳情技術參數

FLIR GF320（可同時用于氣體泄漏檢測和電氣檢測的紅外熱像儀）

FLIR GF320是一款氣體成像（OGI）紅外熱像儀，能夠在不停止作業的情況下顯示并準確找到揮發性有機化合物的漏氣點。這款便攜式熱像儀能夠在安全距離以外檢測泄漏，大大保證了操作人員的安全，此外，其還能夠?qū)ξ：Νh(huán)境的氣體進行跟蹤，具有環保效益。GF320適用于工業領域，例如煉油廠、天然氣處理廠、海上油氣開采平臺、化學/化工業、生物氣體廠和發電站。

一、產品特點

l 熱靈敏度：＜0.025℃，可發現細微的氣體泄漏

l 測溫范圍：-40℃~+350℃，測量精度達±1℃

l 具備內置式視頻記錄、數碼照相機、激光指示器功能

l 內嵌GPS數據，用以確定不合規狀況的準確位置

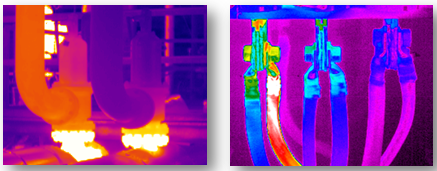

l 氣體泄漏與電氣檢測兩用型熱像儀

l 高分辨率LCD顯示屏和高分辨可旋轉的取景器，即時在光線不佳或陽光直射下也能生存清晰逼真的圖像

二、檢測目標

FLIR GF320紅外熱像儀可用來檢測：

l 苯丁酮丁烷

l 乙醇甲基異丁基甲酮乙烷

l 乙苯辛烷甲烷

l 庚烷戊烷丙烷

l 己烷 1-戊烷乙烯

l 橡膠基質 甲苯丙烯

l 甲醇二甲苯

三、應用領域

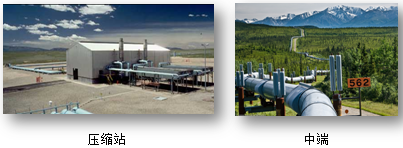

flir gf320應用的領域

天然氣

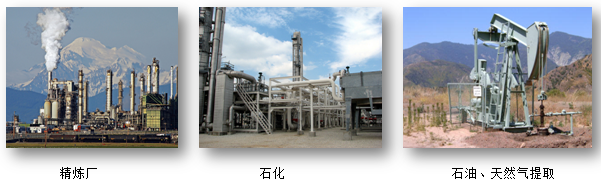

flir gf320紅外熱像儀應用

汽油中端

蒸發回收、儲罐、管線、泵、閥、其他

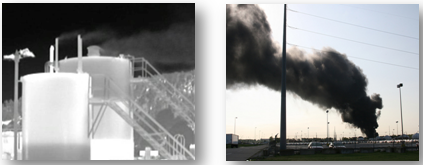

flir gf320紅外熱像儀應用

咨詢、服務公司，填埋場，電氣設備檢測，煤礦等等

1.強大的技術研發實力 Strong R & D strength 譜盟光電擁有一支高素質、高水平的研發隊伍，，保證了技術的持續創新的能力。
	2.專業的產品服務體系 Professional product service system 擁有國內較早從事電力高壓設備紅外熱成像在線監測技術，技術為核心的多種產品體系，成為國內的紅外熱像系統在線監測產品和配套服務專業提供商。
3.質量體系認證 Strong R & D strength 公司采用現代管理模式，取得ISO9001質量體系認證、A級納稅人等，成為值得信賴的行業方案供應商！
	4.豐富的方案服務經驗 A wealth of experience in program services 譜盟光電為多家電力公司、電廠、石化、煤炭、冶金等行業用戶提供了一系列成功案例，系統產品性能穩定，獲得了用戶高的評價和認可。

上海譜盟光電科技有限公司
Shanghai Pumeng Technology Co.,LTD

咨詢熱線：400-920-2866
網址：buy-from-yiwu.com

郵箱：info@pmsys.cn

公司總機服務熱線：021-64298589
傳真：021-64298601

公司地址：
上海市閔行區恒南路1328號派拉蒙中心1-601

公司乘車路線：
8號線江月路站下，沿江月路步行100米，紅綠燈左轉即到（電光防爆科技對面）

FLIR GF304 / GF306 / GF300 / GF320 / GF346 技術參數

因具體的熱像儀而異

	GF304	GF306	GF300	GF320	GF346
成像性能及光學參數
焦平面陣列（FPA）/波長范圍	制冷式QWIP探測器/ 8.0–8.6 µm	制冷式QWIP探測器/ 10.3–10.7 µm	制冷式InSb銻化銦探測器/ 3.2–3.4 µm	制冷式InSb銻化銦探測器/ 3.2–3.4 µm	制冷式InSb銻化銦探測器/內置低溫帶通濾波器 4.52 - 4.67 µm

測量
精度	溫度范圍（0-100°C）的±1°C或者溫度范圍讀數（>+100 °C）的±2%	溫度范圍（0-100 °C）的±1°C或者溫度范圍讀數（>+100°C）的±2%	-	溫度范圍（0-100°C）的±1°C或者溫度范圍讀數（>+100°C）的±2%	+/- 1°C或者溫度范圍讀數（0°C ~ +300°C）的+/-1%
測溫范圍	-20ºC ~ +500ºC	-40ºC ~ +500ºC	能夠顯示-40°C ~ +350°C的溫度范圍內的圖像，但無測溫功能	-40ºC ~ +350ºC	-20ºC ~ +300ºC

測量分析
點測溫	10	10	-	10	10
區域測溫	5個輸入框，包括最大值/最小值/平均值	5個輸入框，包括最大值/最小值/平均值	-	5個輸入框，包括最大值/最小值/平均值	5個輸入框，包括最大值/最小值/平均值
線溫分布圖	1條實時測溫線（水平或垂直）	1條實時測溫線（水平或垂直）	-	1條實時測溫線（水平或垂直）	1條實時測溫線（水平或垂直）
溫差	各測量值或參考溫度間的溫差	各測量值或參考溫度間的溫差	-	各測量值或參考溫度間的溫差	各測量值或參考溫度間的溫差
參考溫度	手動設置，或者根據測量獲得	手動設置，或者根據測量獲得	-	手動設置，或者根據測量獲得	手動設置，或者根據測量獲得
發射率校正	0.01-1.0可調或從可編輯的材料表中進行選擇	0.01-1.0可調或從可編輯的材料表中進行選擇	-	0.01-1.0可調或從可編輯的材料表中進行選擇	0.01-1.0可調或從可編輯的材料表中進行選擇
測量校正	反射溫度，距離，大氣透射率，濕度，外部光學組件	反射溫度，距離，大氣透射率，濕度，外部光學組件	-	反射溫度，距離，大氣透射率，濕度，外部光學組件	反射溫度，距離，大氣透射率，濕度，外部光學組件

電源系統
電池工作時間	>3小時（環境溫度為25°C時的典型應用）	>2小時（環境溫度為25°C時的典型應用）	>3小時（環境溫度為25°C時的典型應用）	>3小時（環境溫度為25°C時的典型應用）	>3小時（環境溫度為25°C時的典型應用）
啟動時間	一般為8分鐘（25°C溫度下）	一般為10分鐘（25°C溫度下）	一般為7分鐘（25°C溫度下）	一般為7分鐘（25°C溫度下）	一般為7分鐘（25°C溫度下）

環境參數
工作溫度范圍	–20°C ~ +40°C	–20°C ~ +40°C	–20°C ~ +50°C	–20°C ~ +50°C	–20°C ~ +50°C

視頻記錄和視頻流
輻射紅外視頻流	可利用USB或WLAN全部輸送至PC	可利用USB或WLAN全部輸送至PC	-	可利用USB或WLAN全部輸送至PC	可利用USB或WLAN全部輸送至PC

數據通信接口
WLAN	iOS采用對等連接，Android采用基礎通信系統（網絡）	iOS采用對等連接，Android采用基礎通信系統（網絡）	-	iOS采用對等連接，Android采用基礎通信系統（網絡）	iOS采用對等連接，Android采用基礎通信系統（網絡）

氣體檢測
氣體	• R404A • R407C • R410A • R134A • R417A • R422A • R507A • R143A • R125 • R245fa	• 六氟化硫（SF6） • 乙酰氯 • 醋酸 • 烯丙基溴 • 烯丙基氯 • 烯丙基氟 • 氨氣（NH3） • 溴化甲烷 • 二氧化氯 • 氰基丙烯酸乙酯 • 乙烯 • 呋喃 • 肼 • 甲基硅烷 • 甲基乙基酮 • 甲基乙烯基酮 • 丙烯醛 • 丙烯 • 四氫呋喃 • 三氯乙烯 • 氟化鈾酰 • 氯乙烯 • 丙烯腈 • 乙烯醚	• 苯 • 乙醇 • 乙苯 • 庚烷• 己烷 • 異戊二烯 • 甲醇 • MEK • MIBK • 辛烷 • 戊烷 • 1-戊烯 • 甲苯 • 二甲苯 • 丁烷 • 乙烷• 甲烷 • 丙烷 • 乙烯 • 丙烯	• 苯 • 乙醇 • 乙苯 • 庚烷• 己烷 • 異戊二烯 • 甲醇 • MEK • MIBK • 辛烷 • 戊烷 • 1-戊烯 • 甲苯 • 二甲苯 • 丁烷 • 乙烷• 甲烷 • 丙烷 • 乙烯 • 丙烯	• 乙腈 • 乙酰氰 • 胂 • 異氰酸溴 • 異氰丁烷 • 一氧化碳 • 氯異氰酸酯 • 二甲基一氯硅烷 • 溴化氰 • 二氯甲基硅烷 • 乙烯酮 • 硫氰酸乙酯 • 鍺烷 • 己基異氰酸 • 乙烯酮 • 硫氰酸甲酯 • 一氧化二氮 • 硅烷

交貨范圍
	Wi-Fi USB微型適配器	Wi-Fi USB微型適配器	-	Wi-Fi USB微型適配器	Wi-Fi USB微型適配器

一般參數

成像性能及光學參數
視場角（FOV）/最短焦距	14.5º鏡頭： 14.5º x 10.8º / 0.5m 24º鏡頭： 24°× 18°/ 0.3 m
F-數字	1.5
調焦	自動（點擊一下）或手動（電動調焦或鏡頭上的調焦）
變焦	1–8倍連續數字變焦
數字圖像增強	降噪濾波器，高靈敏度模式（HSM）
紅外圖像分辨率	320 x 240像素
熱靈敏度/NETD	<15 mK @ +30°C
傳感器冷卻	斯特林制冷器（FLIR MC-3）

電子器件和數據傳輸率
全幀頻	60 Hz

圖像顯示
顯示屏	內置寬屏，4.3英寸液晶顯示屏，800 × 480像素
取景器	內置，可旋轉OLED，800 × 480像素
自動圖像調節	持續/手動；基于線性圖或直方圖
手動圖像調節	電平/跨度
圖像模式	紅外圖像，可見光圖像，高靈敏度模式（HSM）

測量分析
點測溫	10
區域測溫	5個輸入框，包括最大值/最小值/平均值
線溫分布圖	1條實時測溫線（水平或垂直）
溫差	各測量值或參考溫度間的溫差
參考溫度	手動設置，或者根據測量獲得
發射率校正	0.01-1.0可調或從可編輯的材料表中進行選擇
測量校正	反射溫度，距離，大氣透射率，濕度，外部光學組件

設置
菜單命令	電平、跨度、自動持續調整/手動調整/半自動調整、變焦、調色板、開始/停止記錄、儲存圖像、回放/調出圖像
調色板	鐵色、灰色、彩虹色、極光色、熔巖色、高對比彩虹
設置命令	1個用戶自定義鍵，疊加記錄模式，本地化單位調整、語言、日期時間格式

圖像存儲
圖像存儲類型	可移動SD或SDHC存儲卡，雙卡槽
圖像存儲容量	>存儲卡每GB的容量可存儲超過1200張圖片（JPEG），還可進行后期處理
圖像存儲模式	紅外/可見光圖像可見光圖像自動關聯相應的紅外圖像。
定期圖像存儲	每10秒存儲一次，定期存儲時間可長達24小時
文件格式	標準JPEG，包含14位測量數據
GPS	通過內置GPS得到的位置數據自動添加到各圖像上

視頻記錄和視頻流
非輻射紅外視頻記錄	MPEG4 （每個片段最長60分鐘）記錄至存儲卡可見光圖像自動關聯相應的非輻射紅外視頻記錄。
可見光視頻記錄	MPEG4 （每個片段25分鐘）記錄至存儲卡
輻射紅外視頻流	可利用USB或WLAN全部輸送至PC
非輻射紅外視頻流	RTP/MPEG4
可見光視頻流	MPEG4格式采用Wi-Fi傳輸未壓縮彩色視頻采用USB傳輸

數碼相機
內置數碼相機	320萬像素，自動對焦，2個視頻燈

激光指示器
激光	專用按鈕激活

數據通信接口
WLAN	iOS采用對等連接，Android采用基礎通信系統（網絡）
USB	USB-A: 連接外部USB設備（例如存儲卡） USB Mini-B: 與PC進行數據交換
USB，標準	USB Mini-B: 2.0高速接口
視頻	數字視頻輸出（圖像）

電源系統
電池類型	可充電鋰離子電池
電池電壓	7.2 V
充電系統	直充（交流適配器或12V車載充電器）或雙座充電器

環境參數
存放溫度范圍	–30°C ~ +60°C
濕度（工作及存放）	IEC 68-2-30/24 h 95% 相對濕度 +25°C ~ +40°C（循環2次）
EMC	EN61000-6-4（抗輻射） EN61000-6-2（抗干擾） FCC 47 CFR 15部分A級（抗輻射） EN 61 000-4-8, L5
封裝	IP 54 （IEC 60529）
抗沖擊性	25 g （IEC 60068-2-29）
抗振性	2 g （IEC 60068-2-6）

物理參數
熱像儀重量（含鏡頭和電池）	2.48 kg
電池重量	0.24 kg
熱像儀尺寸（含鏡頭）（長x寬x高）	306 × 169 × 161 mm
三腳架安裝	標準，¼”-20
封裝材料	鋁、鎂
手柄材料	TPE熱塑彈性體

交貨范圍
紅外熱像儀、硬質運輸箱、電池充電器、電池（兩組）、校驗證書、下載手冊、FLIR Tools PC軟件CD-ROM、FLIR VideoReportTM PC軟件CD-ROM、HDMI-DVI線、HDMI-HDMI線、鏡頭蓋（裝到鏡頭上）、存儲卡、存儲卡讀卡器、電源（包含多個插頭）、入門指南（印刷版）、注意事項（印刷版）、登記卡、服務&培訓手冊、肩帶、 USB數據線、用戶文件CD-ROM、 Wi-Fi USB微型適配器（取決于CE和FCC對相關國家無線設備的規定）
