[紅外圖譜分析管理軟件]

  • 電力紅外檢測熱圖譜報告自動化生成軟件
  • 隨著紅外帶電檢測大面積開展，工作量大，為及時整理匯總檢測結果，供電公司要求很短時間內提供所有報告（缺陷報告、正常報告）。特別是缺陷報告是供電公司作為故障檢修的依據。報告的及時性和準確性一定程度上影響到檢修的進度。
  • 400-920-2866

    電力紅外檢測熱圖譜報告自動化生成軟件 技術方案

    上海譜盟光電科技有限公司
     http://buy-from-yiwu.com

    地址：上海市閔行區恒南路1328號601室
    聯系人： 謝智愚
    電話：021-64298589
    手機：18121247899
    傳真：021-64298601
    熱線：400-920-2866

    目 錄
    一、應用背景
    1.1、紅外報告是紅外帶電檢測的重要環節
    1.2、電力紅外檢測報告制作流程
    二、現行報告制作方法存在的問題
    三、軟件功能簡介
    四、功能創新點
    五、軟件功能展示

    一、應用背景
    1.1、紅外報告是紅外帶電檢測的重要環節
      隨著紅外帶電檢測大面積開展，工作量大，為及時整理匯總檢測結果，供電公司要求很短時間內提供所有報告（缺陷報告、正常報告）。特別是缺陷報告是供電公司作為故障檢修的依據。報告的及時性和準確性一定程度上影響到檢修的進度。
    1.2、電力紅外檢測報告制作流程
      目前大部分的紅外熱像儀原始記錄圖譜的命名規則為自定義數字，需要按照電力規范要求對熱圖進行重命名，且不同供電公司的命名要求不同。
    現場檢測為了提高效率，大部分現場拍攝熱圖都需要后期處理，進行溫寬跨度重新調整，測溫區域點線框的重新選擇。
    圖譜重命名，分析結束后還需要逐一插入紅外報告模板中，并每張報告手動填寫各測溫框的溫度值等參數。最終所有報告還需添加編號，整理編排目錄，統一打印裝訂。
    二、現行報告制作方法存在的問題
    2.1人工現場拍攝采集的原始圖譜，自定義重命名，沒有統一命名規范，不同人員處理效果不一致；
    2.2需用熱像儀廠家的分析軟件分析熱圖，調整圖像對比度，增加刪減測溫框點，單張操作，效率低下；
    2.3人工在Word報告中手動填寫各測溫框溫度值以及其他拍攝參數，出錯率高。機械重復，勞動強度大，效率低；
    2.4生成報告，單張報告手工合并，編號和命名重新手動填寫，工作量大，容易出錯；

    三、軟件功能簡介
    3.1 圖譜預覽
      紅外圖譜的篩選，圖譜信息展示，圖譜預覽解析。
    3.2 圖譜重命名
      可按既定命名規則統一對變電站、輸電線路、配電線路統一重命名，高效快速不出錯。
    3.3圖譜分析
      紅外圖譜的手動分析。可調整電平跨度，支持點、框、線、橢圓測溫區域選擇，提供配置選項，進行溫度保存和圖譜保存。
    3.4圖譜報告生成
      根據分析后圖譜，采集圖元溫度，自動模板匹配，生成紅外分析報告。
    3.5 批量報告合并成冊
      自動合并單分析報告，根據配置，自動添加和配置Word編號，指定保存位置和名稱。
    3.6 報告模板定制
      標準軟件提供9個免費標準模板，涵蓋變電、輸電、配電。另可依據要求額外定制。
    四、功能創新點
      變電站設備，線路設備，電力二次設備等紅外圖譜標準命名規范化，標準化；
      紅外同一電力設備不同相位的自動識別歸并；
      熱圖再分析，參數，對比度調節，快捷鍵操作；
      紅外熱圖基礎數據按照規則自動導入自動導入到Word；
      Word文檔自動批量合并，文檔排序，批量導出；

    五、軟件功能展示

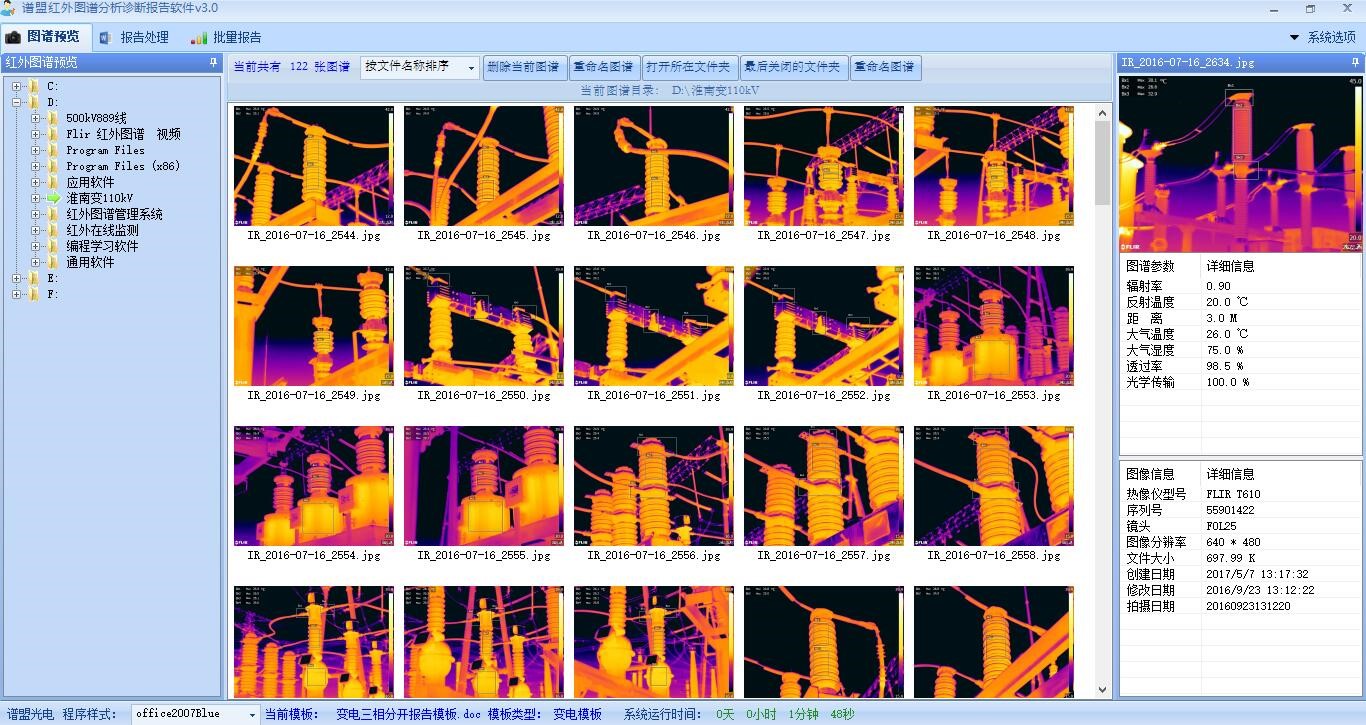

    圖譜預覽

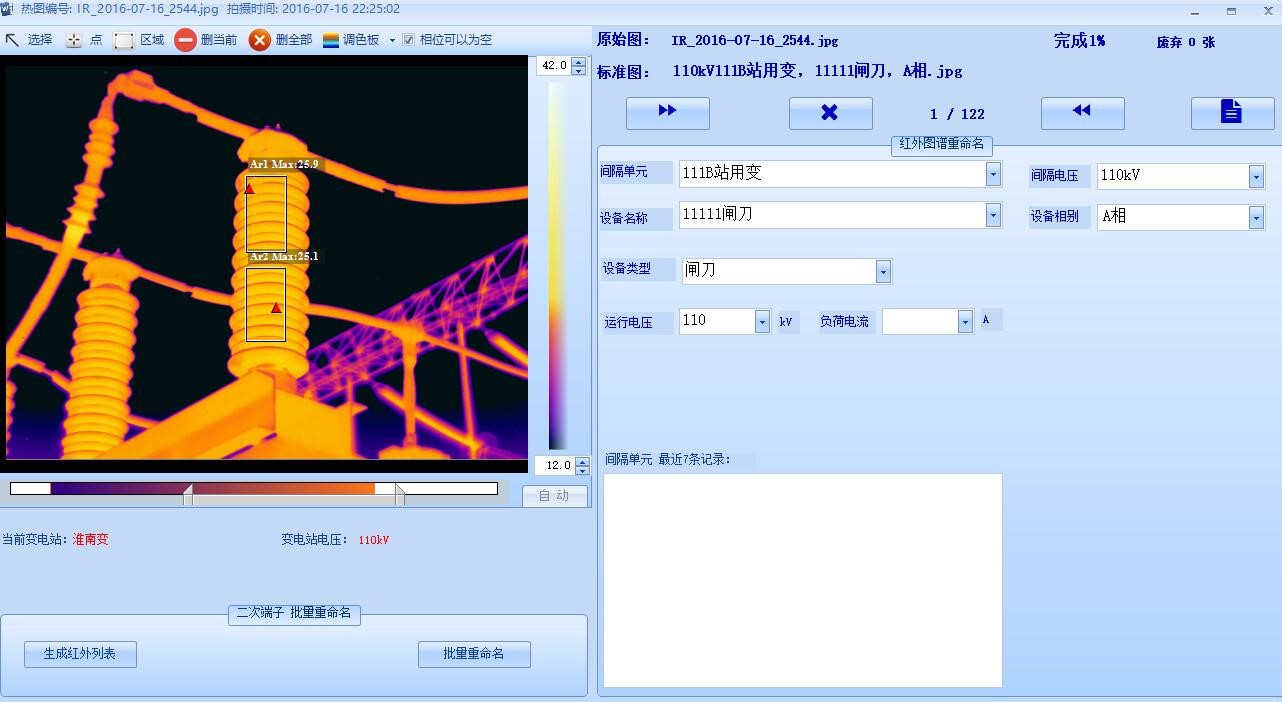

    圖譜重命名

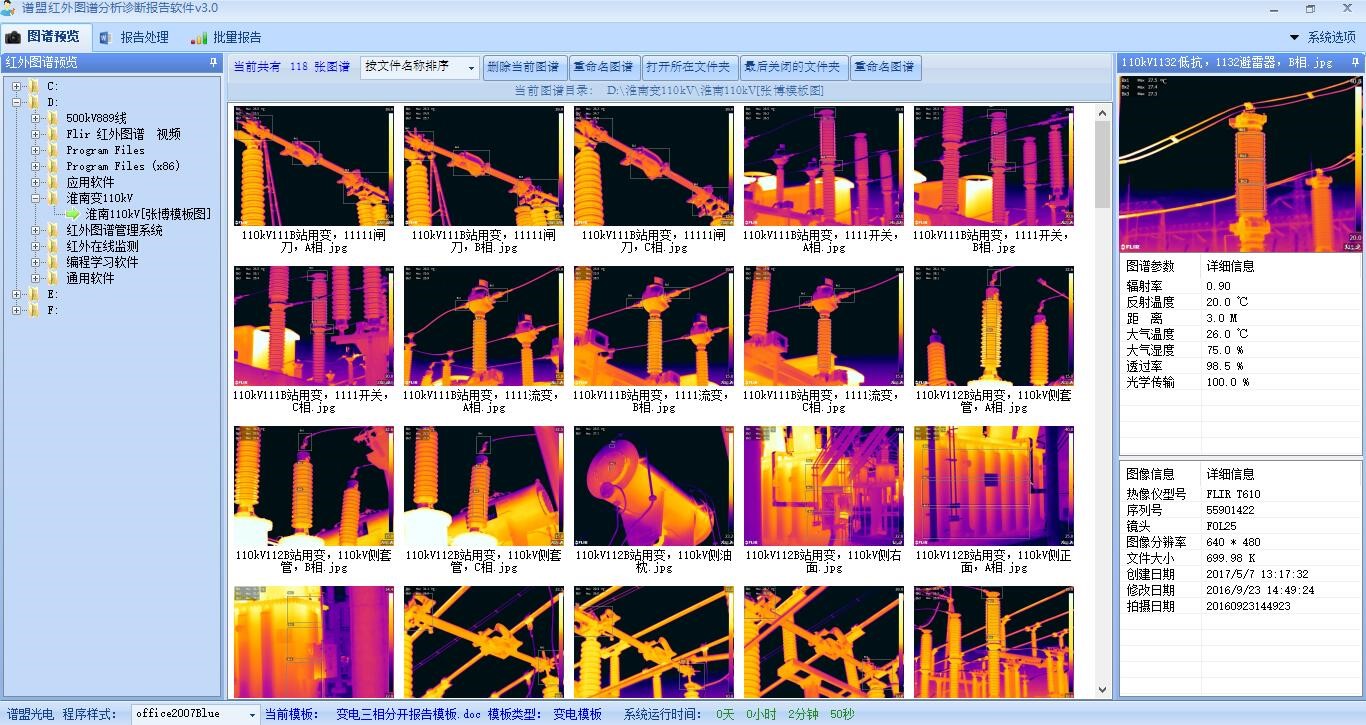

    自動重命名后圖譜

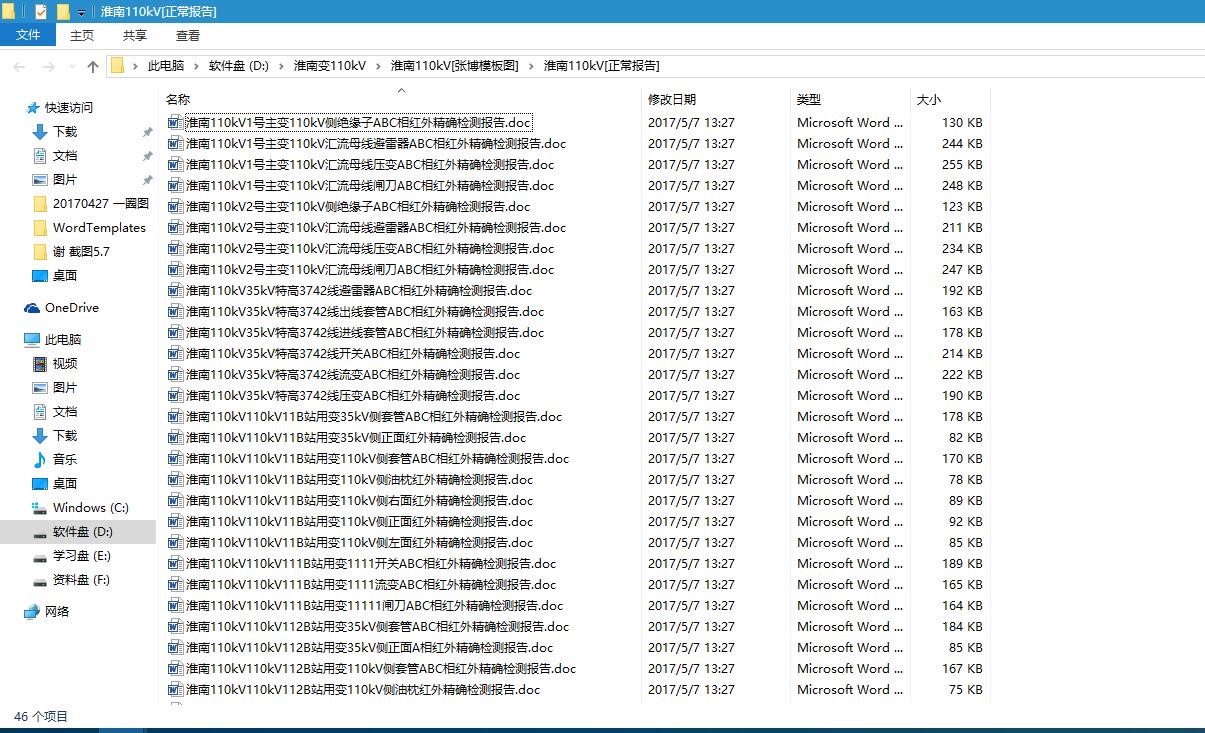

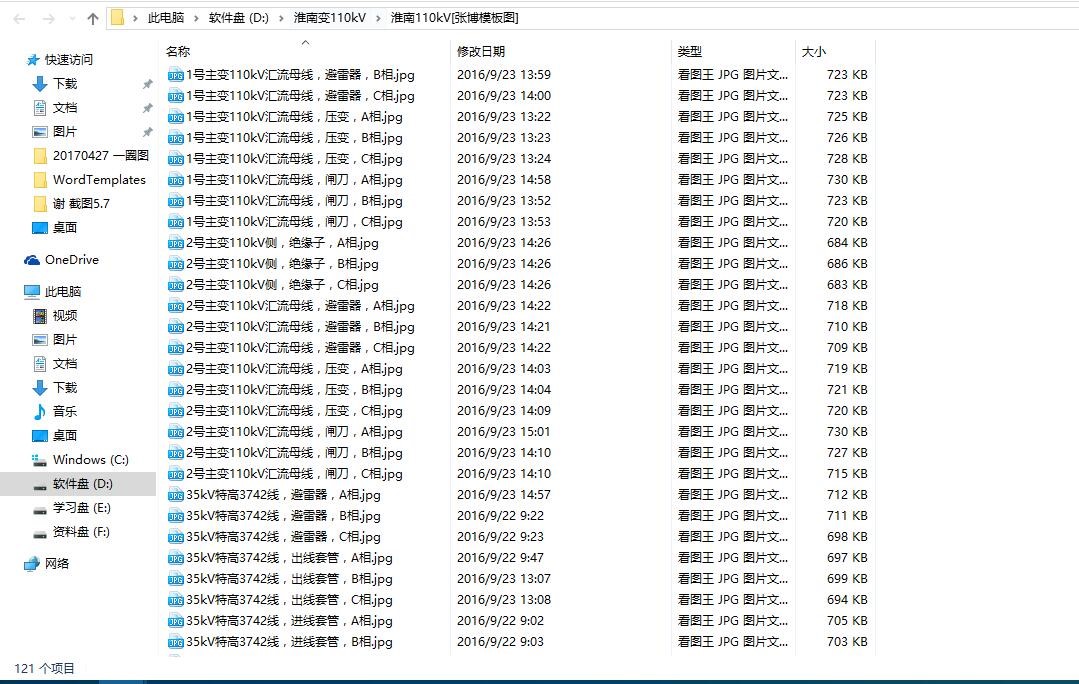

    批量重命名后電腦文件夾

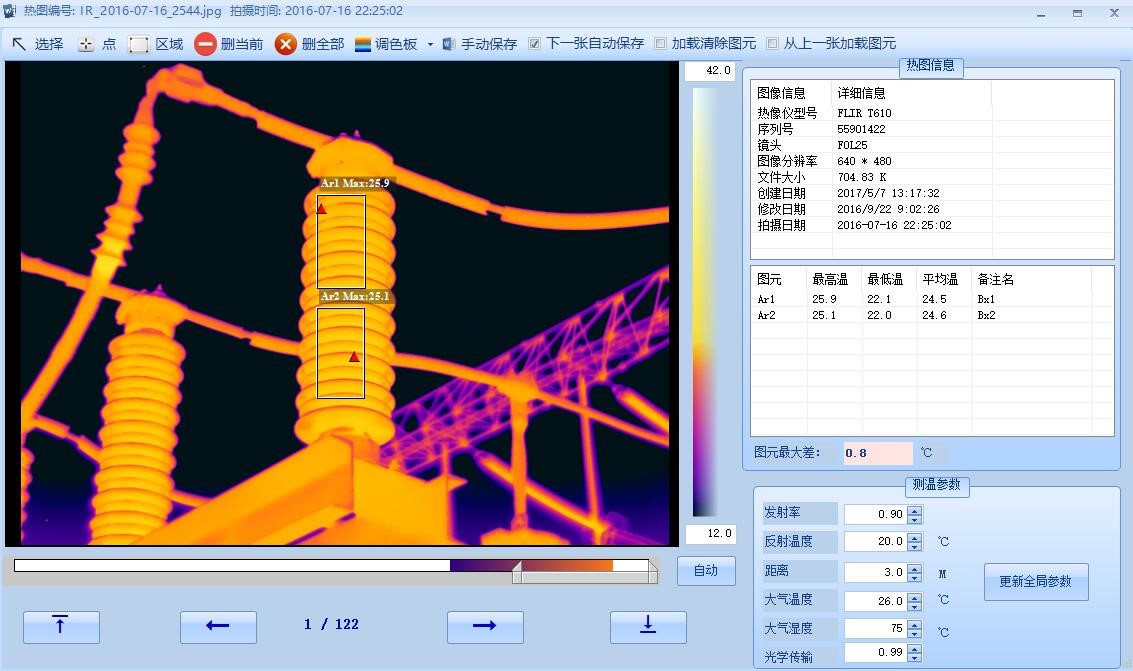

    圖譜分析功能

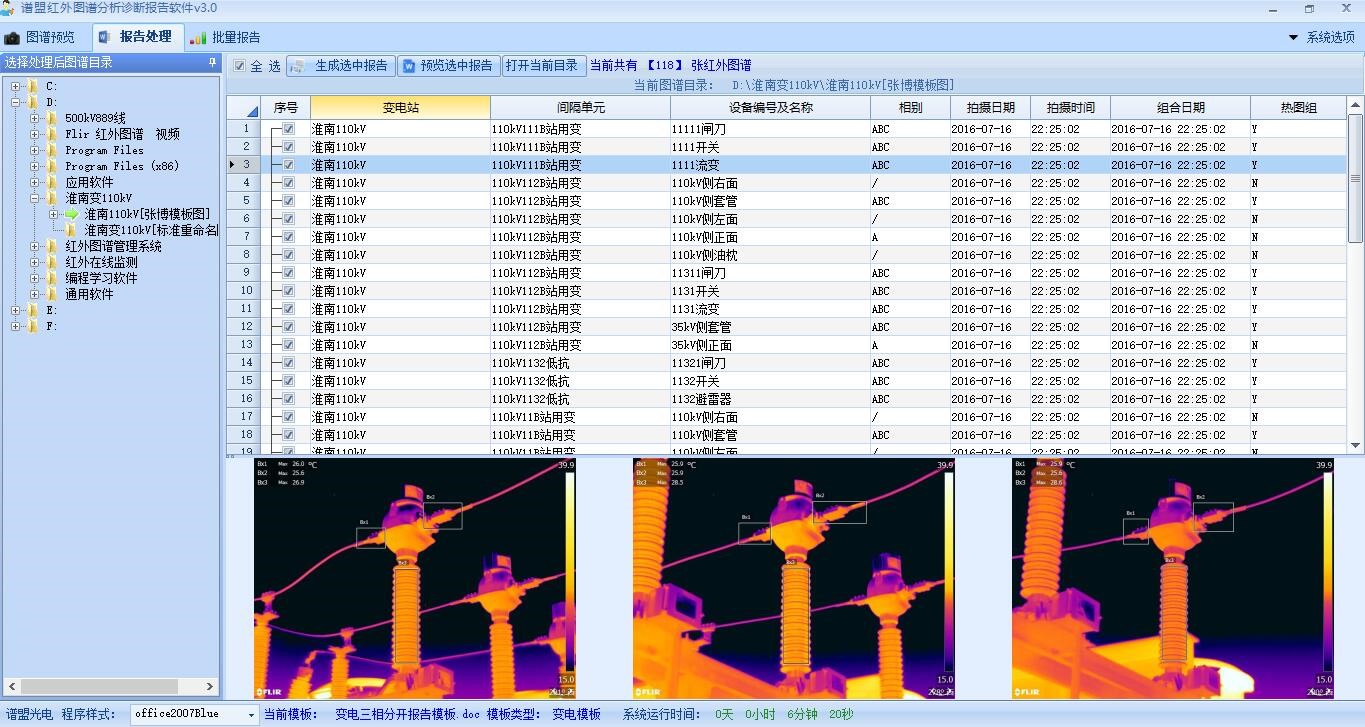

    分析后自動生成報告界面

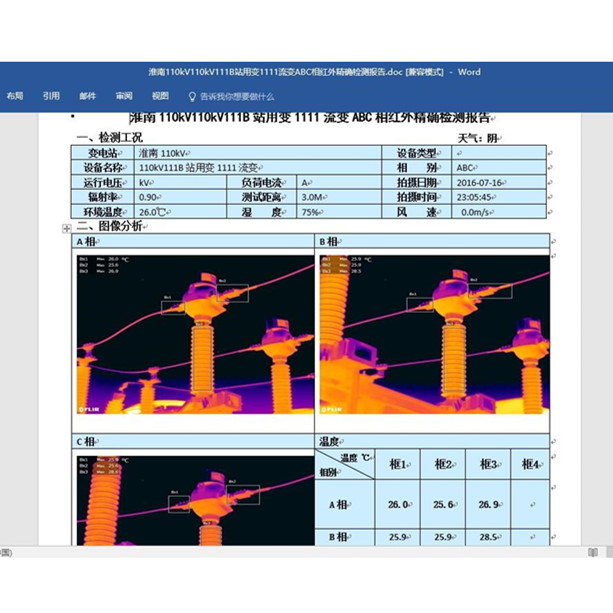

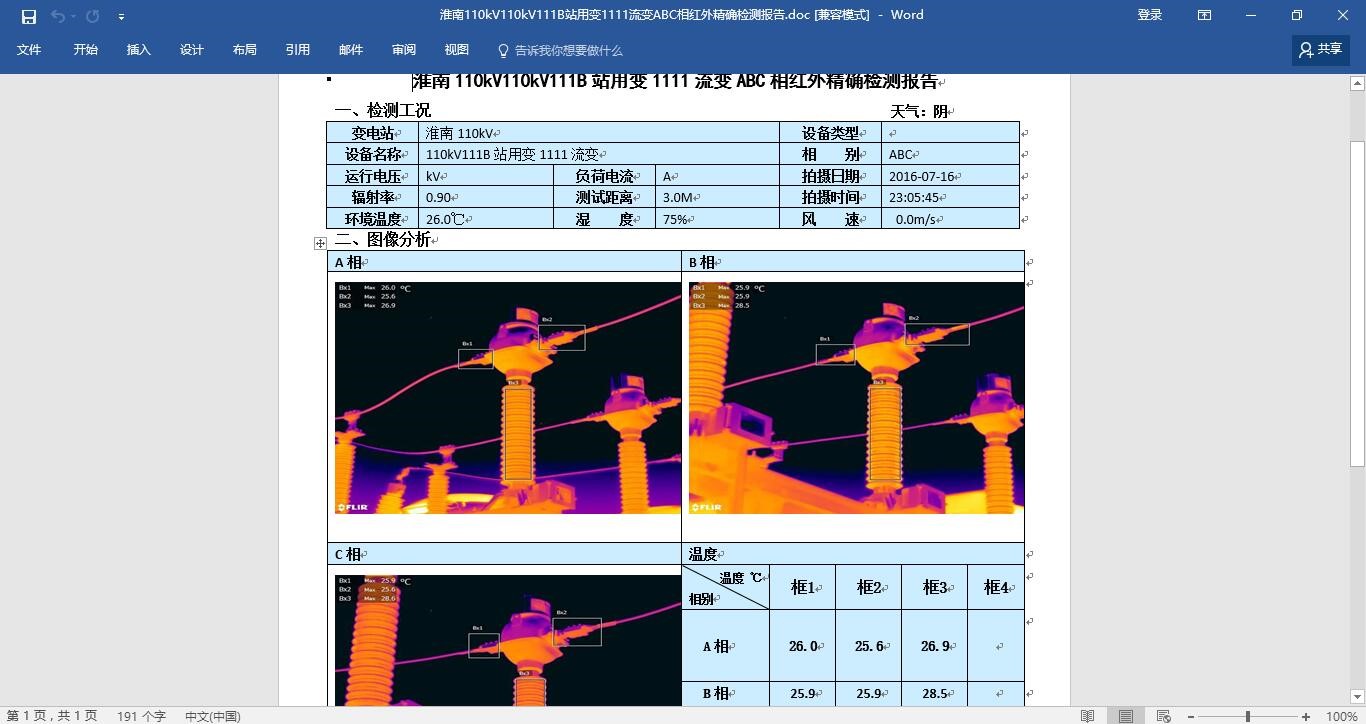

    單張自動生成報告

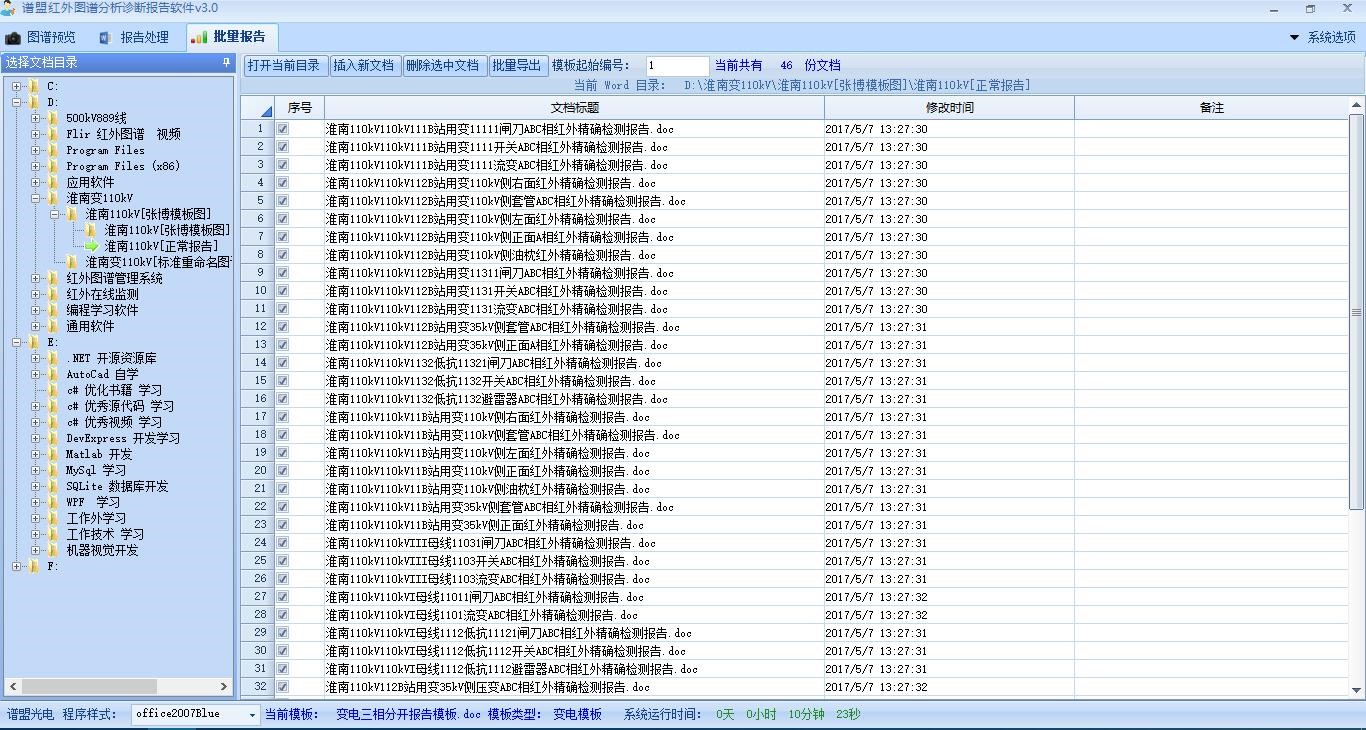

    批量生成報告



    批量單張報告合并

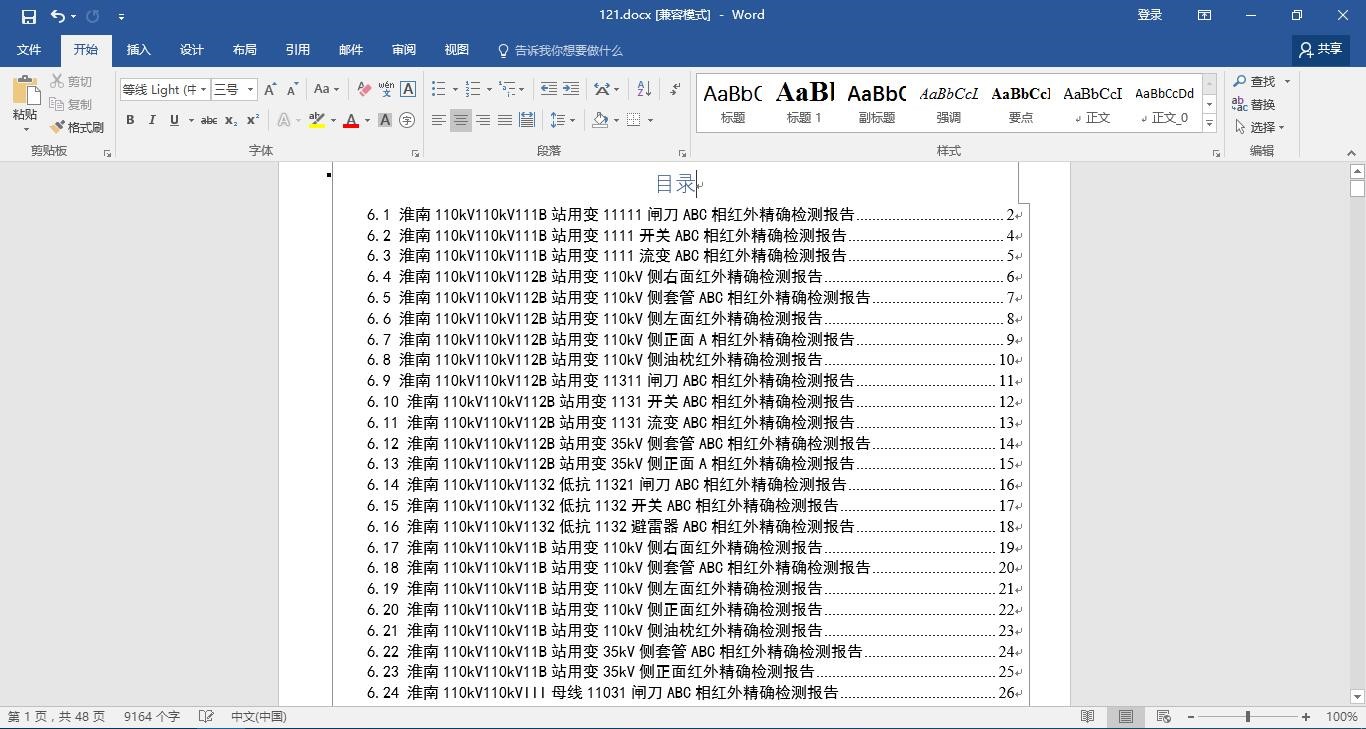

    批量導出word目錄

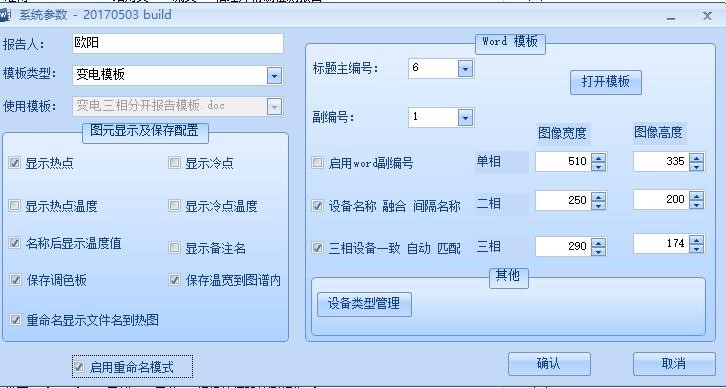

    系統選項

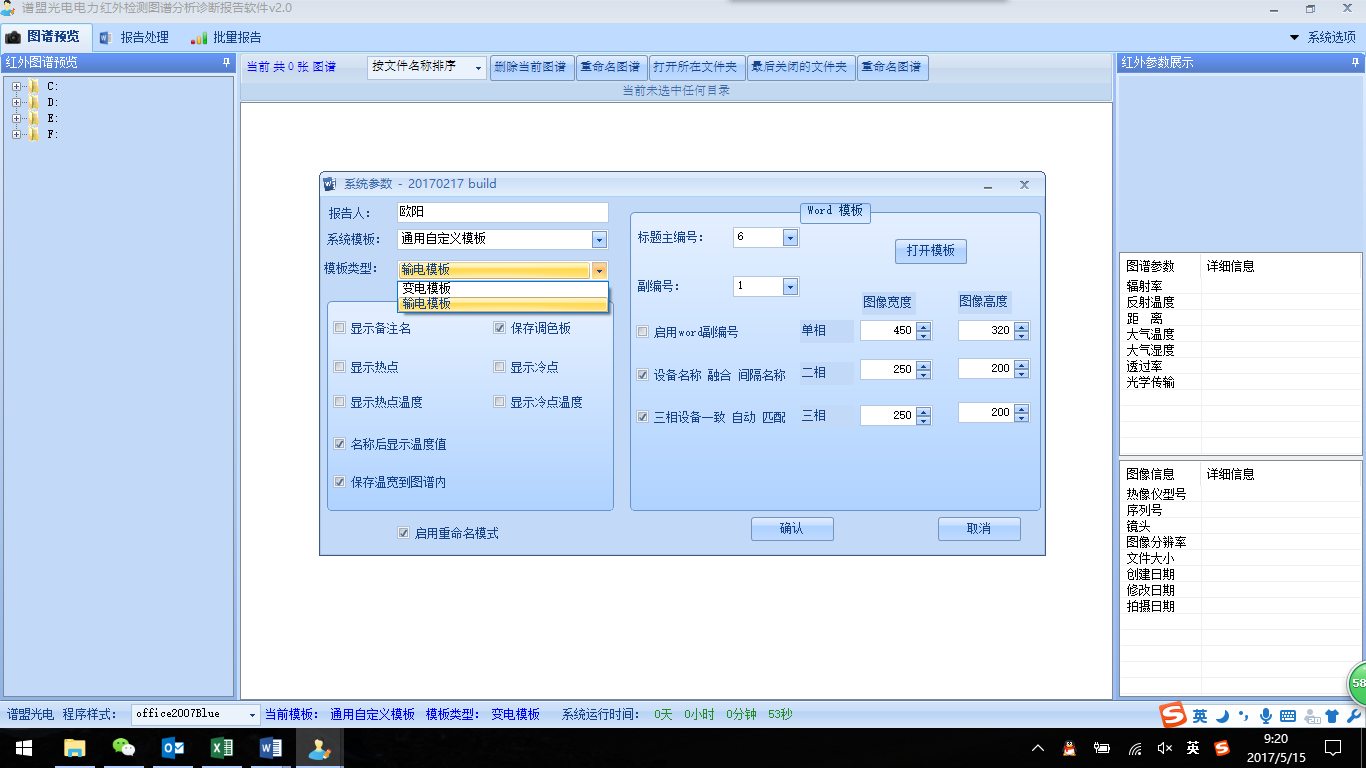

    各種模板選擇

    六、市場價格
        類別       市場價（元）
       2用戶版       24800
       5用戶版       33800
       10用戶版    61800

    備注：
    標準版（1用戶對應1個加密狗），報告分三大類線路、變電、配電，每一大類含3個模板

    定制模板收費：
        另收500元/套
